Khi cầm một bản vẽ có nhiều chi tiết, nêu trình tự đọc bản vẽ lắp nghĩa là xác định đúng thứ tự xem khung tên, bảng kê, hình biểu diễn, kích thước lắp ráp, phân tích chi tiết rồi tổng hợp cách tháo lắp. Cập nhật tháng 5/2026, trình tự này vẫn là nền tảng để học và kiểm tra bản vẽ kĩ thuật.
Trình Tự 6 Bước Đọc Bản Vẽ Lắp

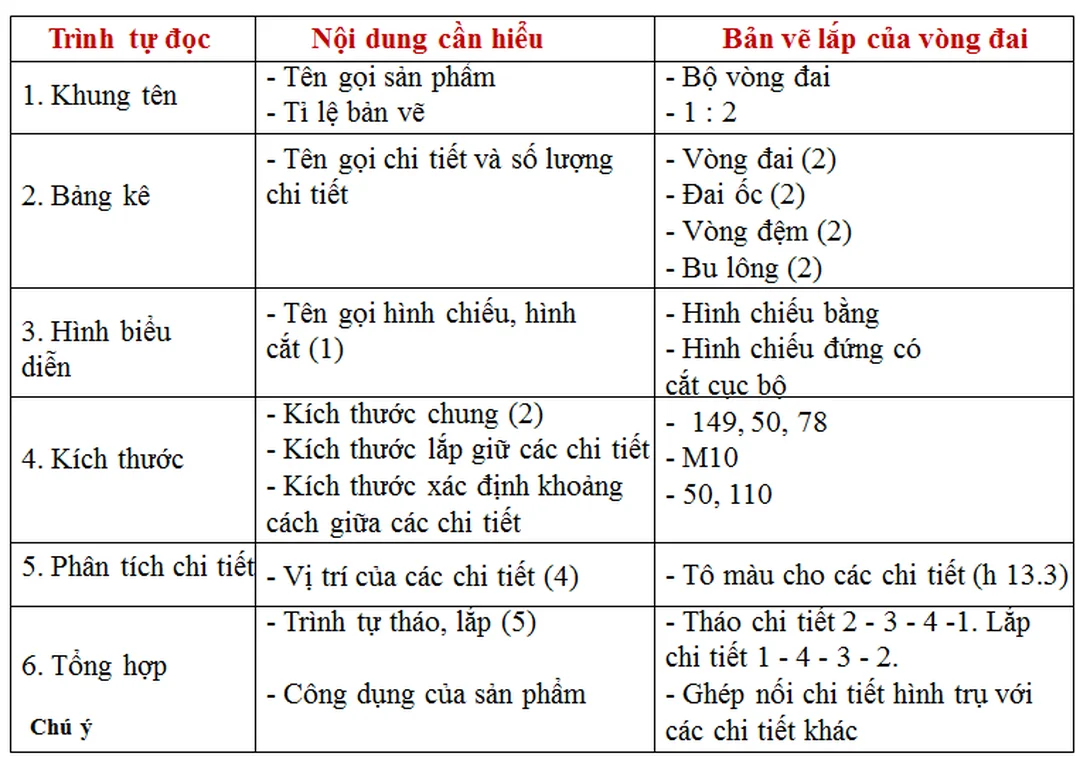

Trình tự đọc bản vẽ lắp gồm 6 bước: khung tên, bảng kê, hình biểu diễn, kích thước, phân tích chi tiết và tổng hợp. Thứ tự này giúp bạn hiểu sản phẩm từ tổng quan đến cách lắp ráp.
| Bước đọc | Mục cần xác định | Dữ kiện thường gặp | Ví dụ khi đọc bộ bản lề | Lỗi cần tránh |
|---|---|---|---|---|
| Khung tên | Tên sản phẩm | 1 tên gọi chính | Bộ bản lề | Nhầm tên chi tiết với tên cụm lắp |
| Khung tên | Tỉ lệ bản vẽ | 1:1, 1:2, 2:1 | Tỉ lệ 1:2 | Đo trực tiếp trên giấy rồi lấy làm kích thước thật |
| Khung tên | Kí hiệu bản vẽ | Mã bản vẽ, số hiệu | BV-01, BL-01 | Bỏ qua phiên bản bản vẽ |
| Bảng kê | Số thứ tự chi tiết | 1, 2, 3, 4 | Chi tiết số 4 là chốt | Không đối chiếu số thứ tự với hình vẽ |
| Bảng kê | Tên gọi chi tiết | Bản lề trái, vòng đệm | 4 chi tiết chính | Đọc thiếu vòng đệm hoặc chốt nhỏ |
| Bảng kê | Số lượng | 1, 2, 4 chiếc | Mỗi chi tiết 1 chiếc | Nhầm số thứ tự thành số lượng |
| Hình biểu diễn | Hình chiếu, hình cắt | Đứng, bằng, cạnh | Hình chiếu đứng và bằng | Chỉ nhìn một hình chiếu rồi kết luận |
| Kích thước | Kích thước chung | Dài, rộng, cao | 100; 20; 68 | Lẫn kích thước bao với kích thước lắp |
| Kích thước | Kích thước lắp | Đường kính, khoảng cách | Lỗ lắp ∅10 | Bỏ qua kí hiệu đường kính |
| Phân tích chi tiết | Vị trí tương quan | Trên, dưới, trong, ngoài | Chốt xuyên qua các lá bản lề | Không xác định chi tiết nào giữ vai trò liên kết |
| Tổng hợp | Trình tự tháo | Từ ngoài vào trong | 1 – 2 – 3 – 4 | Tháo chi tiết chịu liên kết trước khi hiểu cơ cấu |
| Tổng hợp | Trình tự lắp | Ngược với tháo | 4 – 3 – 2 – 1 | Lắp theo thứ tự bảng kê mà không xét liên kết |
Bản vẽ lắp: bản vẽ kĩ thuật thể hiện hình dạng, kết cấu và vị trí tương quan giữa các chi tiết trong một sản phẩm hoặc bộ phận máy.
Bảng kê: bảng ghi số thứ tự, tên gọi, số lượng và đôi khi có vật liệu của từng chi tiết trong cụm lắp.
Kích thước lắp: kích thước quyết định hai hoặc nhiều chi tiết có lắp vừa với nhau hay không, ví dụ đường kính lỗ ∅10 cho chốt.
Theo nội dung Công nghệ 8, bản vẽ lắp không chỉ để nhận diện hình dạng. Bản vẽ còn dùng cho lắp ráp, kiểm tra, sửa chữa và hiểu nguyên lí làm việc của sản phẩm.
⚠️ Lưu ý: Khi đề bài yêu cầu nêu trình tự đọc bản vẽ lắp, câu trả lời ngắn gọn cần đủ 6 ý theo đúng thứ tự. Khi làm bài thực hành, bạn phải giải thích từng bước bằng dữ kiện trên bản vẽ.
Có thể bạn quan tâm: Bản Vẽ Nhà Dùng Trong Thiết Kế Và Thi Công: Cách Hiểu Đúng 2026
Vì Sao Phải Đọc Khung Tên Và Bảng Kê Trước
Khung tên và bảng kê cho biết bạn đang đọc sản phẩm nào, gồm bao nhiêu chi tiết và mỗi chi tiết giữ vai trò gì. Đọc sai hai phần này làm các bước sau dễ bị lệch.
Ở khung tên, bạn cần ghi nhận tên sản phẩm, tỉ lệ, kí hiệu bản vẽ và đơn vị thiết kế nếu có. Tỉ lệ 1:2 nghĩa là hình vẽ nhỏ bằng một nửa kích thước thật, nhưng con số kích thước ghi trên bản vẽ vẫn là kích thước thật.
Ở bảng kê, đừng chỉ đọc tên chi tiết. Hãy đối chiếu số thứ tự trên bảng với số gọi chi tiết trên hình biểu diễn để biết chi tiết đó nằm ở đâu.
Kinh nghiệm thực tế của chúng tôi khi kiểm tra hồ sơ bản vẽ cửa, lan can và cụm bản mã là lỗi nhầm số thứ tự thường xảy ra ở chi tiết nhỏ. Một long đen, chốt hoặc tấm đệm bị bỏ qua có thể làm trình tự lắp thay đổi, dù hình tổng thể nhìn vẫn đúng.
Với bài tập bộ bản lề, bảng kê thường có 4 chi tiết: bản lề trái, vòng đệm, bản lề phải và chốt. Nếu bạn xác định chi tiết số 4 là chốt, bạn sẽ hiểu ngay vì sao chốt thường được xét ở bước tổng hợp tháo lắp.
Một mẹo chuyên gia là dùng bút chì đánh dấu cùng một mã số trên bảng kê và hình biểu diễn. Với cụm có từ 4 chi tiết trở lên, cách này giảm đáng kể nguy cơ đọc nhầm vị trí chi tiết khi hình vẽ có nhiều nét khuất.
Chủ đề liên quan: Bản Vẽ Nhà Gỗ 3 Gian: Kích Thước, Mặt Bằng Và Chi Phí 2026
Cách Đọc Hình Biểu Diễn Và Kích Thước
Hình biểu diễn cho biết sản phẩm trông như thế nào, còn kích thước cho biết sản phẩm lắp được hay không. Hai phần này phải đọc cùng nhau, không tách rời.
Hình biểu diễn trong bản vẽ lắp thường gồm hình chiếu đứng, hình chiếu bằng, hình cắt hoặc hình chiếu riêng phần. Hình cắt đặc biệt quan trọng vì nó cho thấy quan hệ bên trong giữa chốt, lỗ, tấm ghép hoặc thân cụm.
Khi đọc kích thước, bạn cần tách 3 nhóm: kích thước bao, kích thước lắp và kích thước xác định khoảng cách. Ví dụ bộ bản lề có kích thước bao 100; 20; 68, còn kích thước lắp giữa chốt với các lá bản lề là ∅10.
Theo TCVN 7583-1:2006 về ghi kích thước, đường kích thước, đường gióng và trị số kích thước cần được trình bày thống nhất. Khi đọc bản vẽ, trị số kích thước quan trọng hơn kích thước bạn đo bằng thước trên giấy.

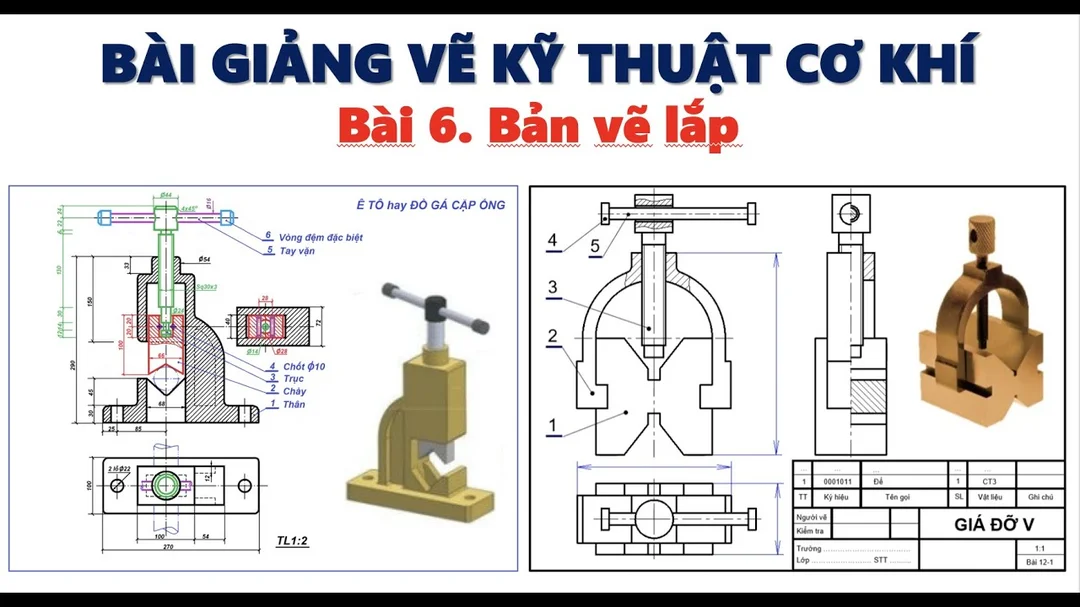

Video minh họa cách đọc, phân tích và tách chi tiết từ bản vẽ lắp cơ khí.
Theo ISO 129-1:2018, nguyên tắc trình bày kích thước và dung sai áp dụng cho bản vẽ 2D ở nhiều ngành. Vì vậy, khi gặp bản vẽ lắp trong cơ khí, nội thất hoặc cấu kiện kiến trúc, bạn vẫn cần ưu tiên trị số kích thước được ghi chính thức.
Trong thực tế, chúng tôi thường yêu cầu người mới đọc bản vẽ dùng 2 màu khác nhau: một màu khoanh kích thước bao, một màu khoanh kích thước lắp. Sau 10–15 phút, người đọc thường nhận ra chi tiết nào quyết định khả năng lắp ghép, thay vì chỉ nhìn hình dạng bên ngoài.
Đọc thêm: Bản Vẽ Mặt Bằng Nhà: Cách Đọc, Lập Và Kiểm Tra 2026

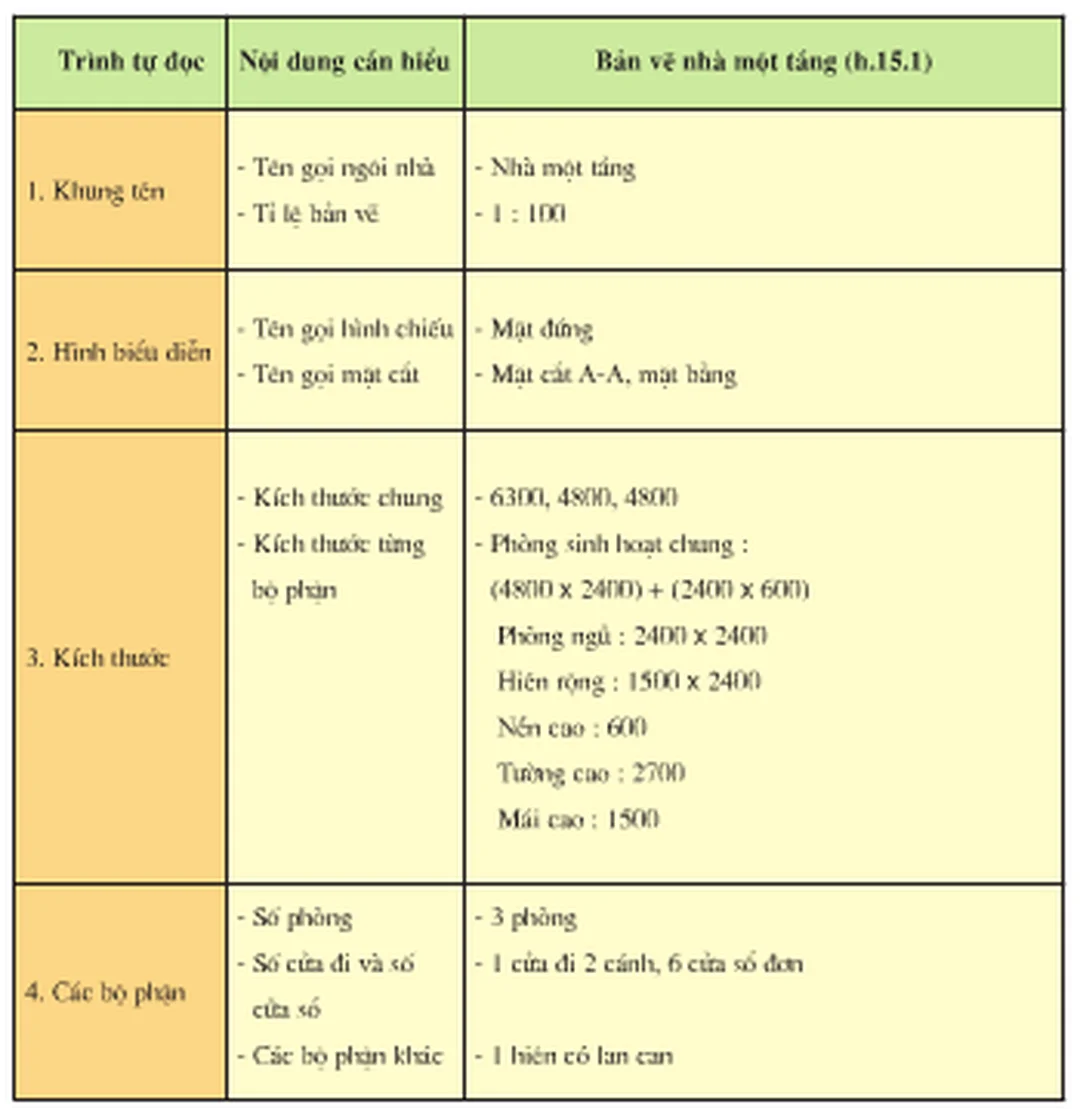

Phân Tích Chi Tiết Để Suy Ra Tháo Lắp
Phân tích chi tiết là bước xác định vị trí, vai trò và quan hệ liên kết của từng bộ phận. Sau bước này, bạn mới tổng hợp được trình tự tháo và lắp hợp lí.
Ở bước này, bạn không đọc từng chi tiết như một vật thể riêng lẻ. Bạn phải xem chi tiết đó nằm trước hay sau, xuyên qua hay ôm lấy chi tiết khác, chịu lực hay chỉ làm nhiệm vụ đệm.
Với bộ bản lề, chốt là chi tiết liên kết xuyên qua bản lề trái, vòng đệm và bản lề phải. Vì vậy, khi tổng hợp, trình tự tháo có thể là 1 – 2 – 3 – 4 trong bài mẫu, còn trình tự lắp thường đi ngược lại là 4 – 3 – 2 – 1.
Nếu cụm lắp đã gắn vào sản phẩm thật, trình tự tháo có thể thay đổi. Ví dụ bản lề đã bắt vào cánh cửa bằng vít thì bạn cần xác định vít cố định trước, sau đó mới xét đến chốt hoặc vòng đệm.

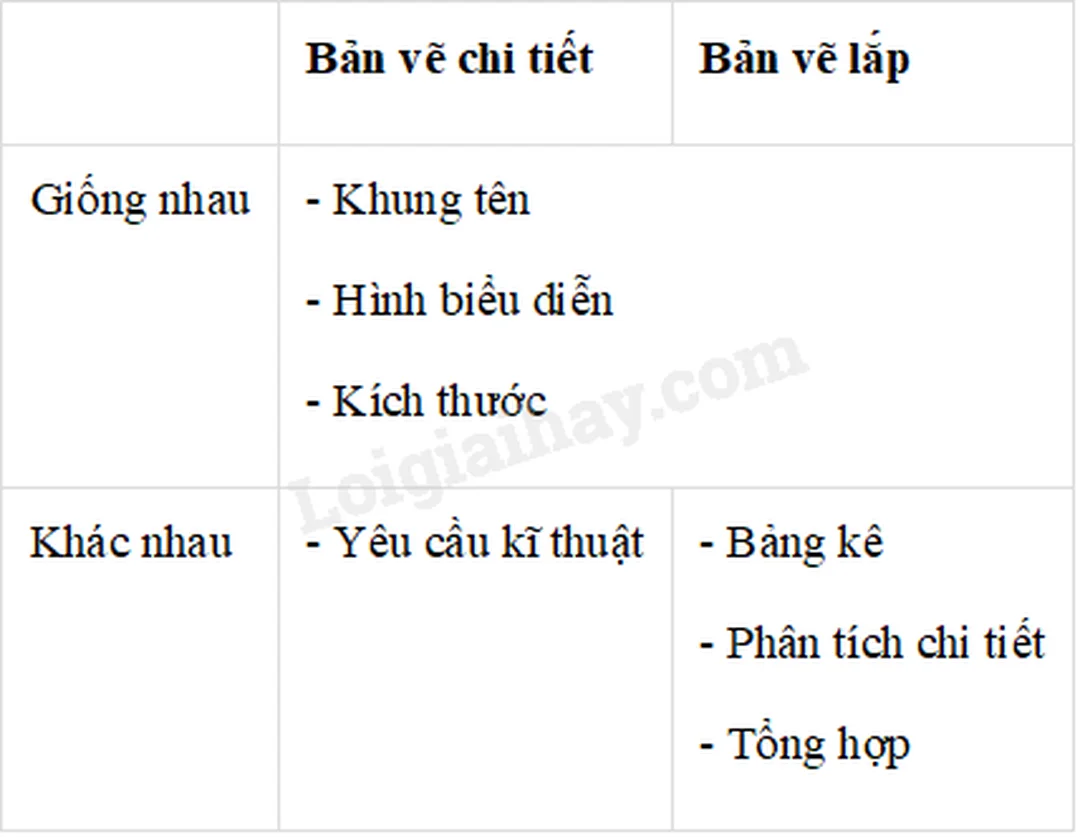

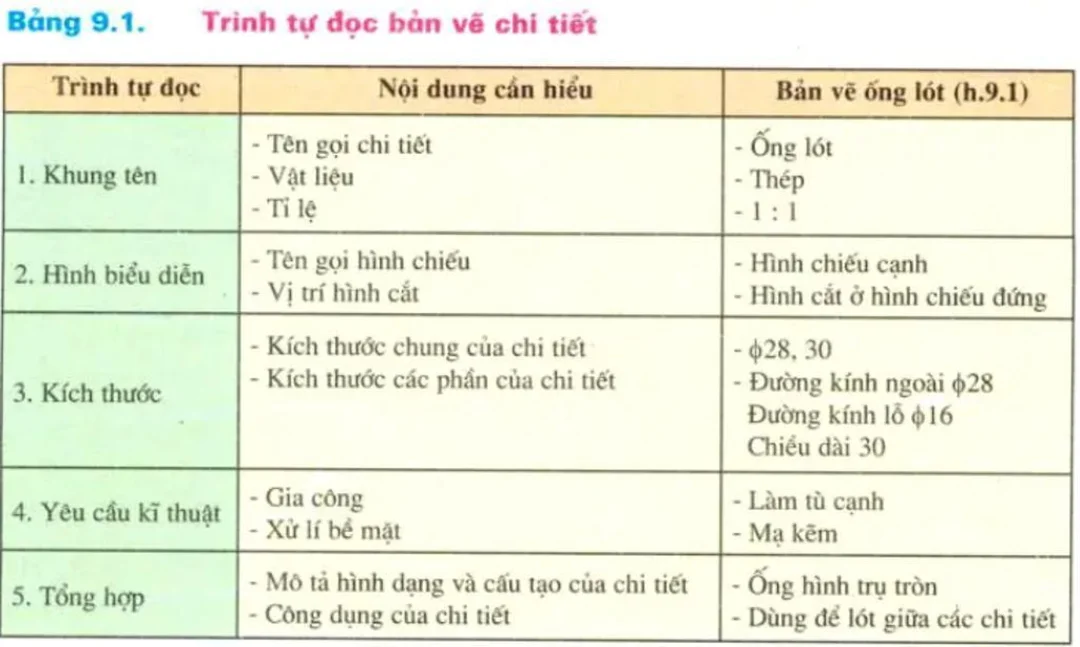

So với bản vẽ chi tiết, bản vẽ lắp đòi hỏi bạn đọc quan hệ giữa nhiều chi tiết. Đây là điểm nhiều học sinh bỏ sót khi trả lời câu hỏi nêu trình tự đọc bản vẽ lắp.
| Tiêu chí so sánh | Bản vẽ lắp | Bản vẽ chi tiết | Dữ kiện cụ thể cần nhớ |
|---|---|---|---|
| Mục đích chính | Hiểu sản phẩm gồm nhiều chi tiết | Chế tạo một chi tiết riêng | Lắp ráp khác với gia công |
| Khung tên | Có | Có | Đều đọc ở đầu |
| Bảng kê | Có | Không có | Bản vẽ lắp cần số thứ tự và số lượng |
| Hình biểu diễn | Thể hiện quan hệ giữa chi tiết | Thể hiện hình dạng một chi tiết | Bản vẽ lắp ưu tiên vị trí tương quan |
| Kích thước | Kích thước bao, lắp, khoảng cách | Kích thước chế tạo chi tiết | ∅10 trong cụm lắp là kích thước lắp |
| Yêu cầu kĩ thuật | Thường không nêu như bản vẽ chi tiết | Thường có | Bản vẽ chi tiết cần dung sai, nhám, vật liệu |
| Bước phân tích | Phân tích từng chi tiết trong cụm | Phân tích hình dạng chi tiết | Bản vẽ lắp có bước phân tích chi tiết |
| Bước tổng hợp | Xác định tháo lắp và công dụng | Hiểu công dụng, yêu cầu gia công | Trình tự lắp có thể ngược trình tự tháo |
Theo ISO 128-1:2020, tài liệu kĩ thuật cần có nguyên tắc biểu diễn thống nhất để người đọc hiểu đúng đối tượng được mô tả. Khi áp dụng vào bản vẽ lắp, tính thống nhất này giúp người học không bị lệ thuộc vào cảm giác nhìn hình.
Xem thêm: Bản Vẽ Nhà Trọ Có Gác Lửng: Thông Số, Chi Phí Và Lưu Ý 2026

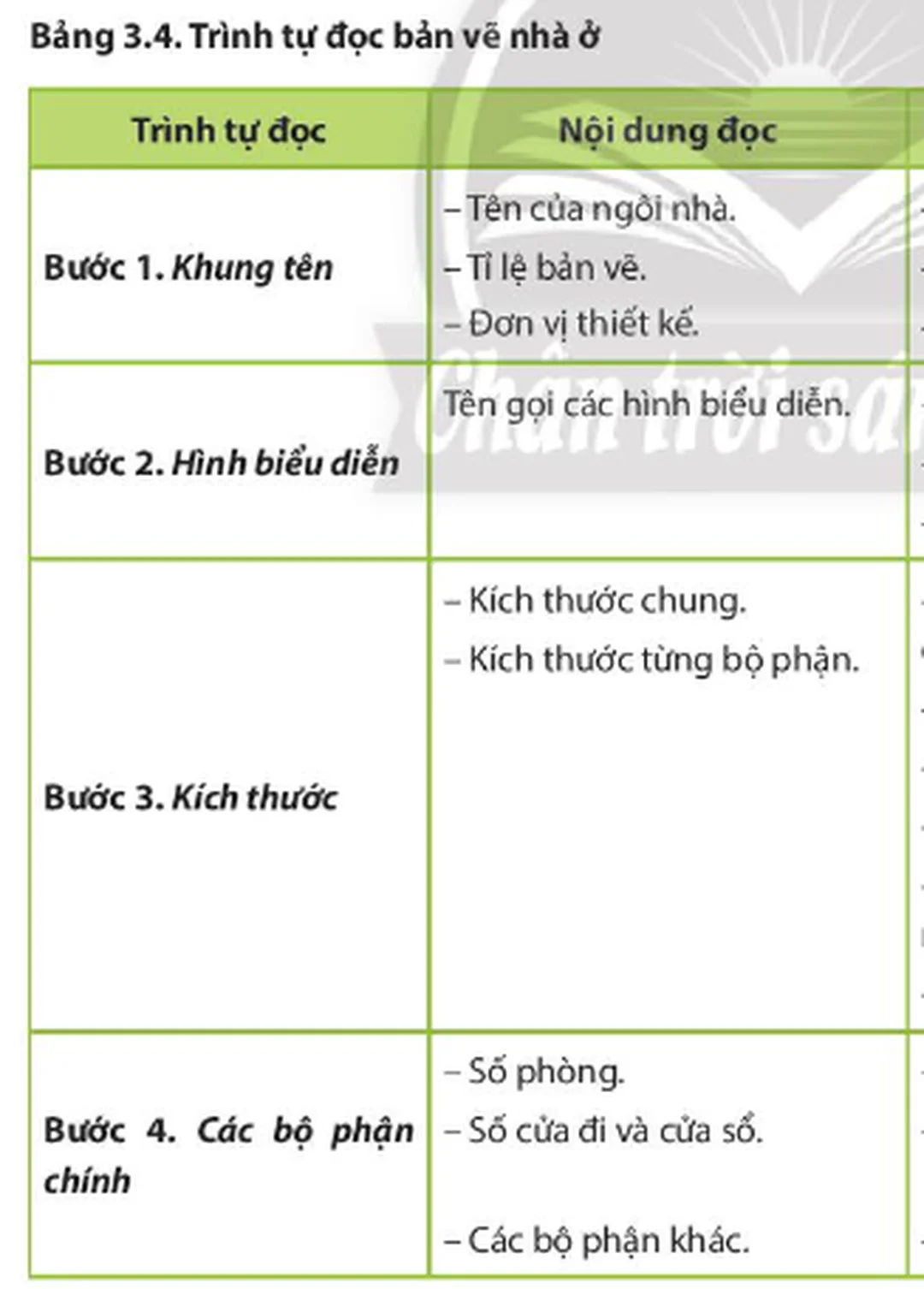

Sai Lầm Phổ Biến Khi Đọc Bản Vẽ Lắp
Sai lầm thường gặp là đọc vội hình vẽ trước khi đọc bảng kê, nhầm kích thước bao với kích thước lắp và không kiểm tra quan hệ giữa chi tiết nhỏ với chi tiết chính.
Các báo cáo quốc tế về rework công bố giai đoạn 2025–2026 thường ghi nhận chi phí sửa lỗi trong xây dựng có thể chiếm khoảng 5–10% tổng chi phí dự án. Con số này không áp dụng trực tiếp cho bài tập Công nghệ 8, nhưng cho thấy việc đọc sai bản vẽ có thể gây hậu quả thật.
Những lỗi cụ thể bạn nên tránh:
- Đọc hình biểu diễn trước, bỏ qua tên sản phẩm và tỉ lệ ở khung tên.
- Nhầm số thứ tự chi tiết trong bảng kê với số lượng chi tiết cần lắp.
- Chỉ xem hình chiếu đứng, không đối chiếu hình chiếu bằng hoặc hình cắt.
- Xem kích thước 100; 20; 68 là các số rời rạc, không phân loại thành dài, rộng, cao.
- Bỏ qua kí hiệu ∅ nên không nhận ra kích thước đường kính lỗ hoặc chốt.
- Tổng hợp trình tự lắp theo thứ tự bảng kê, không xét chi tiết nào phải lắp trước.
- Không kiểm tra phiên bản bản vẽ khi dùng tài liệu CAD hoặc bản in nhiều lần.
Mẹo thực tế là hãy đọc bản vẽ theo 2 lượt. Lượt đầu chỉ ghi tên sản phẩm, số chi tiết và kích thước bao. Lượt thứ hai mới phân tích vị trí, chi tiết liên kết và trình tự tháo lắp.
Với bản vẽ in khổ A4, chi tiết nhỏ dễ bị mờ nếu scan hoặc photocopy nhiều lần. Theo ISO 5457, khổ giấy và bố cục bản vẽ cần được chuẩn hóa; khi học hoặc thi, bạn nên dùng bản in rõ nét để tránh nhầm nét thấy với nét khuất.
Nếu phải trả lời nhanh trong bài kiểm tra, bạn có thể viết: khung tên → bảng kê → hình biểu diễn → kích thước → phân tích chi tiết → tổng hợp. Nếu làm bài thực hành, hãy kèm ví dụ ở từng bước để chứng minh bạn thật sự hiểu bản vẽ.
Câu Hỏi Thường Gặp
Câu hỏi thường gặp nhất xoay quanh thứ tự 6 bước, sự khác nhau giữa bản vẽ lắp và bản vẽ chi tiết, cùng cách ghi nhớ khi làm bài kiểm tra.
Nêu trình tự đọc bản vẽ lắp ngắn gọn như thế nào?
Trình tự gồm: khung tên, bảng kê, hình biểu diễn, kích thước, phân tích chi tiết và tổng hợp. Đây là câu trả lời đủ ý cho dạng câu hỏi lí thuyết ngắn.
Khi muốn đạt điểm cao hơn, bạn nên thêm nội dung từng bước. Ví dụ bảng kê dùng để đọc tên chi tiết và số lượng, còn tổng hợp dùng để xác định trình tự tháo lắp.
Vì sao bản vẽ lắp có bảng kê còn bản vẽ chi tiết thì không?
Bản vẽ lắp có bảng kê vì nó thể hiện nhiều chi tiết trong cùng một sản phẩm. Bảng kê giúp người đọc biết tên gọi, số lượng và số thứ tự của từng chi tiết.
Bản vẽ chi tiết chỉ mô tả một chi tiết riêng để chế tạo. Vì vậy, nó thường tập trung vào hình dạng, kích thước, vật liệu và yêu cầu kĩ thuật.
Khi đọc bản vẽ lắp nên nhìn hình trước hay đọc bảng trước?
Bạn nên đọc khung tên và bảng kê trước, sau đó mới phân tích hình biểu diễn. Cách này giúp bạn biết sản phẩm gồm những chi tiết nào trước khi tìm chúng trên hình.
Nếu nhìn hình trước, bạn dễ bị các nét khuất và hình cắt làm rối. Với cụm có 4–6 chi tiết, việc đối chiếu bảng kê trước sẽ tiết kiệm thời gian hơn.
Làm sao ghi nhớ nhanh 6 bước đọc bản vẽ lắp?
Bạn có thể ghi nhớ bằng chuỗi “Tên – Kê – Hình – Kích – Chi – Tổng”. Chuỗi này tương ứng với khung tên, bảng kê, hình biểu diễn, kích thước, phân tích chi tiết và tổng hợp.
Khi luyện tập, hãy lấy một đồ vật đơn giản như bản lề, khóa cửa hoặc giá đỡ. Việc tự tách tên chi tiết, số lượng và trình tự lắp giúp bạn nhớ lâu hơn học thuộc lòng.
Hiểu đúng nêu trình tự đọc bản vẽ lắp giúp bạn trả lời tốt câu hỏi lí thuyết và đọc được bản vẽ thực hành. Hãy luôn đi từ thông tin tổng quan đến chi tiết liên kết, rồi mới kết luận trình tự tháo lắp.
