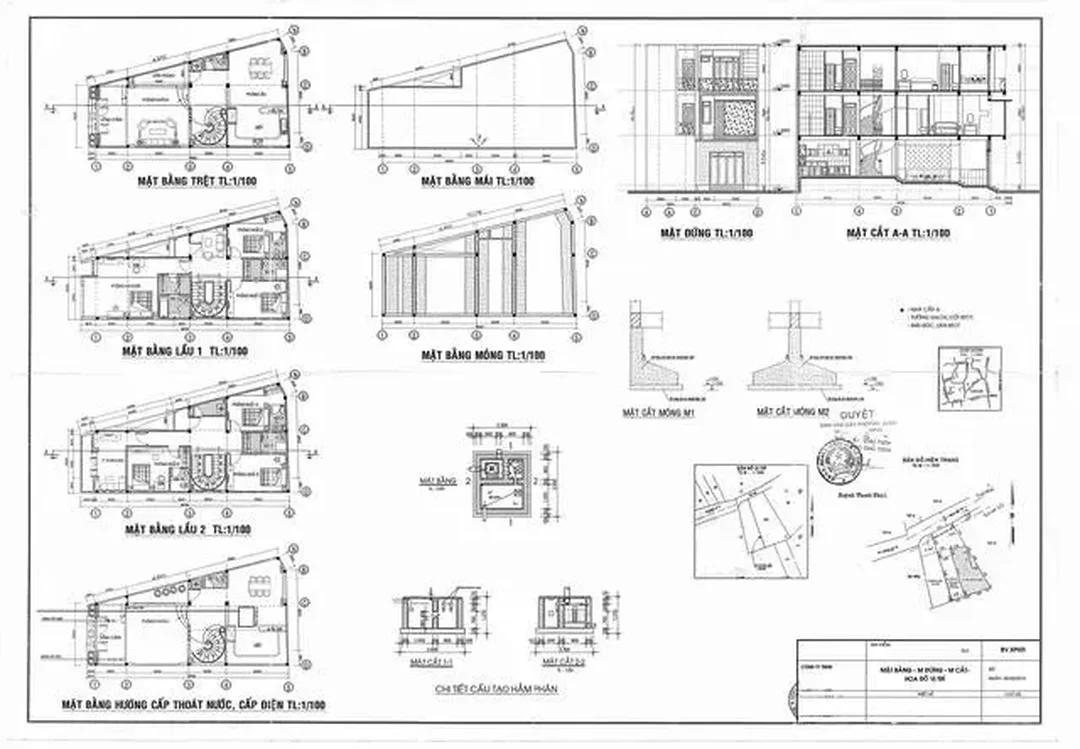

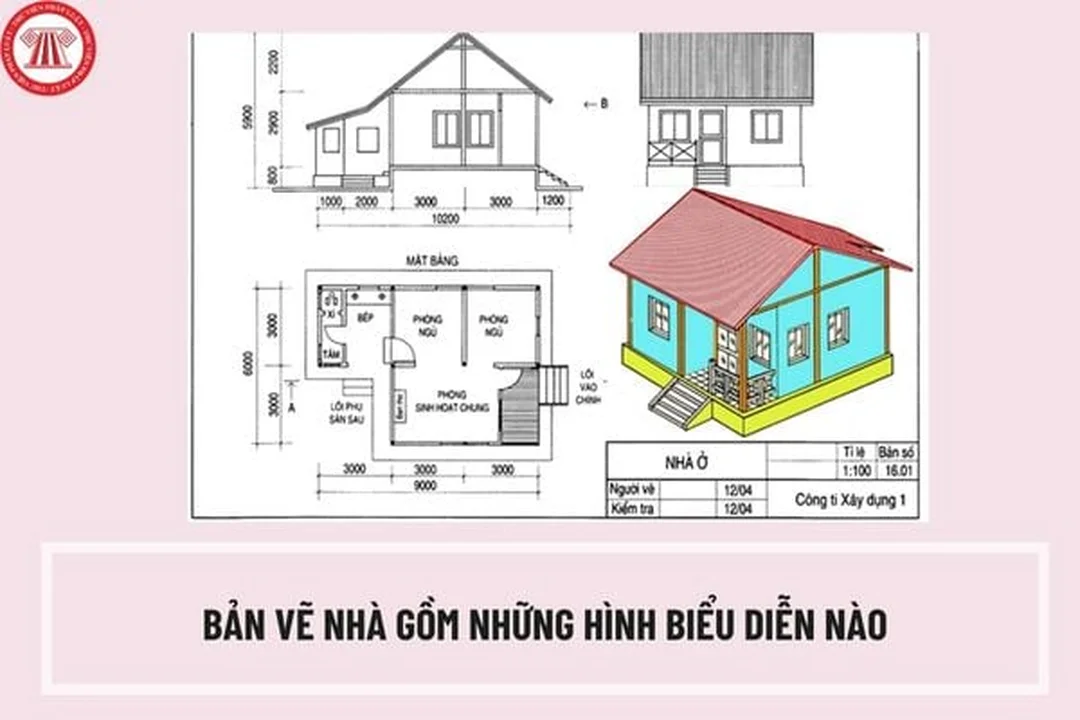

Bản vẽ mặt bằng nhà là gì, và vì sao chỉ một kích thước sai 100 mm có thể làm lệch cả không gian sống? Cập nhật tháng 5/2026, bản vẽ mặt bằng nhà là bản vẽ nhìn từ trên xuống, thể hiện công năng, kích thước, mặt đứng, mặt cắt và luồng di chuyển trước khi thi công.
Bảng Tra Nhanh Trước Khi Vẽ Mặt Bằng
Trước khi vẽ, bạn nên chốt loại nhà, diện tích sàn, số phòng và các khoảng lưu thông tối thiểu. Bảng dưới giúp kiểm tra nhanh phương án mặt bằng ở 1/3 đầu quá trình thiết kế.
| Loại nhà tham khảo | Diện tích sàn phổ biến | Công năng nên có | Bề rộng lối đi nên kiểm tra | Điểm dễ sai trên mặt bằng |
|---|---|---|---|---|
| Nhà phố 4×12 m | 48 m²/tầng | Khách, bếp, 2 WC, 2 phòng ngủ | 900 mm | Cầu thang chiếm quá nhiều giữa nhà |
| Nhà phố 5×15 m | 75 m²/tầng | Khách, bếp, gara nhỏ, 3 phòng ngủ | 900–1.000 mm | Phòng sau thiếu sáng nếu không có giếng trời |
| Nhà ống 4×18 m | 72 m²/tầng | Kinh doanh tầng trệt, ở phía trên | 1.000 mm | Không tách luồng khách và luồng gia đình |
| Nhà cấp 4 8×12 m | 96 m² | Khách, bếp, 3 phòng ngủ, 2 WC | 1.000 mm | WC đặt xa phòng ngủ người lớn tuổi |
| Nhà vườn 10×14 m | 140 m² | Sảnh, khách, bếp, ngủ master, hiên | 1.100 mm | Hiên rộng nhưng phòng chính thiếu diện tích |
| Biệt thự 2 tầng 100 m²/sàn | 200 m² | Khách lớn, bếp, 4 phòng ngủ, phòng thờ | 1.100–1.200 mm | Sảnh và thang quá lớn so với phòng |
| Căn hộ 55 m² | 55 m² | Khách-bếp liên thông, 2 phòng ngủ | 850–900 mm | Bếp bí mùi do thiếu trục thoát khí |
| Căn hộ 70 m² | 70 m² | 2 phòng ngủ, 2 WC, logia giặt | 900 mm | Cửa phòng va vào tủ hoặc giường |
| Nhà có người cao tuổi | 80–120 m² | 1 phòng ngủ tầng trệt, WC gần phòng | 1.000 mm | Bậc tam cấp cao, thiếu tay vịn |
| Nhà kết hợp cho thuê | 120–250 m² | Lối đi riêng, phòng khép kín, khu kỹ thuật | 1.000–1.200 mm | Trục nước phân tán làm tăng chi phí |
| Nhà có gara ô tô | 90–180 m² | Gara, kho, khách, bếp, sân sau | 1.000 mm | Bán kính quay xe không đủ thực tế |
| Nhà hẹp ngang 3–3,5 m | 36–63 m²/tầng | Không gian mở, thang gọn, giếng trời | 850–900 mm | Chia quá nhiều phòng làm nhà tối |
Công thức kiểm tra sơ bộ rất đơn giản: diện tích sử dụng thực = diện tích sàn trừ diện tích tường, thang, hộp kỹ thuật và khoảng rỗng. Với nhà phố 5×15 m, một tầng 75 m² thường chỉ còn khoảng 58–65 m² sử dụng hiệu quả nếu có thang, WC và giếng trời.
Cập nhật tháng 5/2026, nhiều bảng giá công khai trên thị trường cho thấy thiết kế nhà phố thường dao động khoảng 100.000–300.000 đồng/m², tùy phạm vi hồ sơ. Nếu chỉ dựng mặt bằng 3D căn hộ riêng lẻ, một số đơn vị công bố mức khoảng 1 triệu đồng/ảnh, thời gian xử lý có thể trong 24 giờ với mặt bằng đơn giản.
⚠️ Lưu ý: Giá thiết kế thay đổi theo địa phương, diện tích, độ phức tạp kết cấu và số lần chỉnh sửa. Khi ký hợp đồng, bạn nên yêu cầu tách rõ phần kiến trúc, kết cấu, điện nước, phối cảnh 3D và hồ sơ xin phép.
Đọc thêm: Bản Vẽ Nhà Gỗ 3 Gian: Kích Thước, Mặt Bằng Và Chi Phí 2026
2D Hay 3D: Chọn Theo Mục Đích Nào?
Bản vẽ 2D dùng để triển khai kỹ thuật, còn mặt bằng 3D giúp gia chủ dễ hình dung không gian. Hai loại này không thay thế nhau mà nên dùng đúng giai đoạn.
Bản vẽ 2D thể hiện tường, cửa, trục cột, kích thước, cao độ và ký hiệu kỹ thuật. Đây là nền tảng để kiến trúc sư, kỹ sư kết cấu và đội thi công làm việc cùng một hệ thông tin.
Mặt bằng 3D diễn giải cùng nội dung bằng hình khối, màu vật liệu và đồ nội thất. Nó phù hợp khi bạn cần duyệt phương án nhanh, giới thiệu căn hộ mẫu hoặc kiểm tra cảm giác rộng hẹp trước khi triển khai bản vẽ chi tiết.
| Tiêu chí so sánh | Mặt bằng 2D | Mặt bằng 3D |
|---|---|---|
| Mục đích chính | Thiết kế kỹ thuật, xin phép, thi công | Trình bày trực quan, bán hàng, duyệt ý tưởng |
| Dữ liệu bắt buộc | Kích thước, trục, tường, cửa, ký hiệu | Nội thất, vật liệu, màu sắc, ánh sáng mô phỏng |
| Người dùng chính | Kiến trúc sư, kỹ sư, thợ thi công | Gia chủ, môi giới, chủ đầu tư dự án |
| Mức chi tiết thi công | Cao nếu nằm trong hồ sơ kỹ thuật | Thấp, không dùng thay bản vẽ thi công |
| Thời điểm nên dùng | Từ phương án sơ bộ đến thi công | Sau khi đã chốt bố cục 2D cơ bản |
| Rủi ro nếu dùng sai | Thi công sai do thiếu kích thước | Đẹp hình nhưng không kiểm soát kỹ thuật |
Kinh nghiệm thực tế của chúng tôi là không nên duyệt nội thất chỉ bằng phối cảnh 3D nếu mặt bằng 2D chưa khóa kích thước. Một căn bếp nhìn đủ rộng trên hình có thể vướng tủ lạnh khi thi công vì thiếu 70–100 mm khe mở cánh.
Với nhà ở gia đình, quy trình hợp lý là chốt mặt bằng 2D trước, rà soát lối đi và đồ nội thất chính, sau đó mới dựng 3D. Cách làm này giúp giảm số lần chỉnh sửa và hạn chế việc thay đổi tường khi hồ sơ kết cấu đã triển khai.
Có thể bạn quan tâm: Bản Vẽ Nhà Dùng Trong Thiết Kế Và Thi Công: Cách Hiểu Đúng 2026
Đọc Ký Hiệu Để Tránh Thi Công Sai

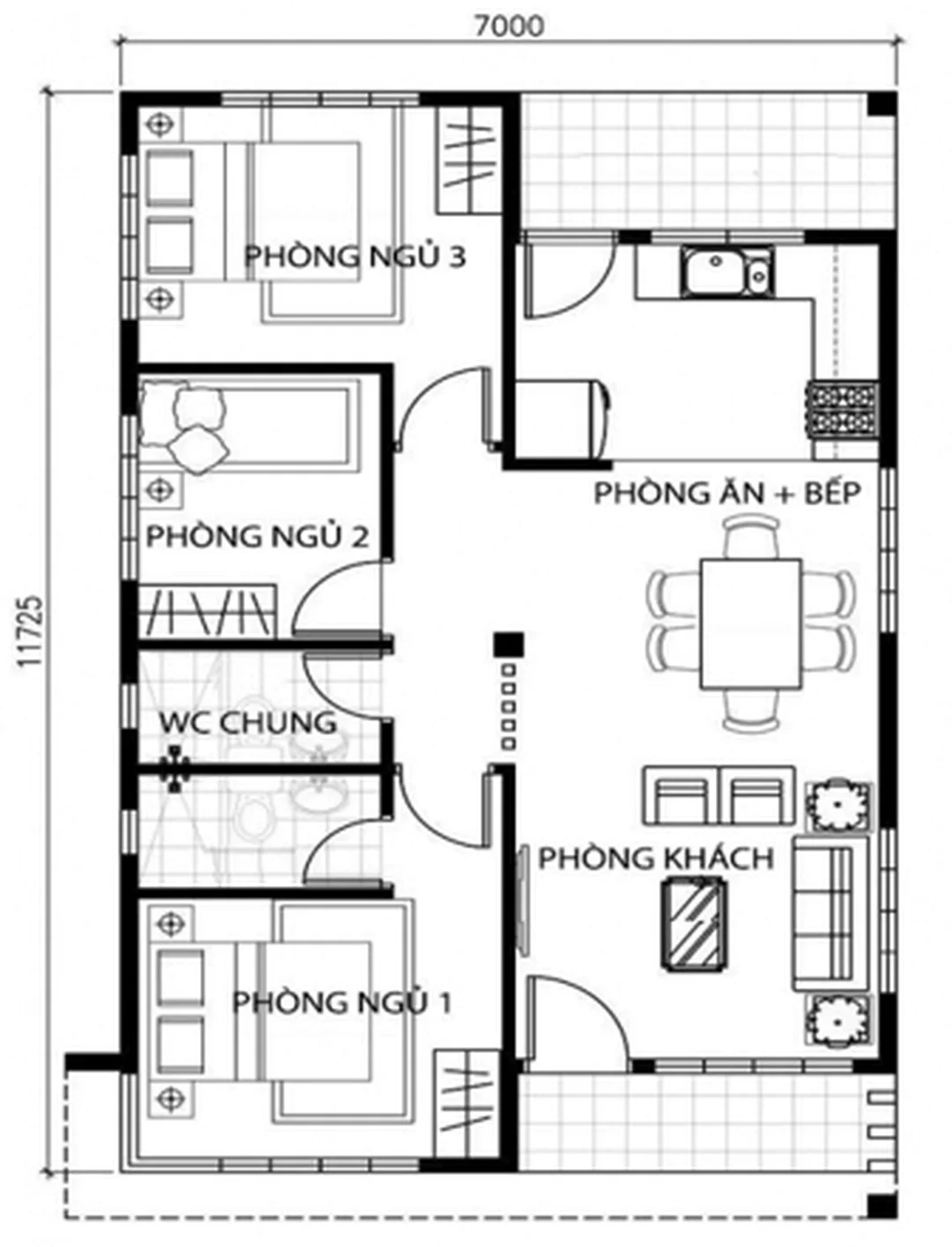

Muốn đọc bản vẽ mặt bằng nhà, bạn cần hiểu tường, cửa, cầu thang, trục kích thước và ký hiệu thiết bị. Đây là lớp thông tin quyết định thợ xây có làm đúng ý tưởng hay không.
Tường bao: nét dày hơn, thể hiện ranh giới bảo vệ bên ngoài công trình. Khi đọc mặt bằng, bạn cần kiểm tra tường này có trùng ranh đất, chỉ giới xây dựng và khoảng lùi hay không.
Tường ngăn: nét mảnh hơn, dùng để chia phòng. Loại tường này thường linh hoạt hơn tường chịu lực, nhưng vẫn phải phối hợp với dầm, cột và hệ điện nước.
Tim trục: hệ lưới đánh số hoặc chữ cái, giúp định vị cột, tường, cửa và kích thước. Nếu đội thi công lấy sai tim trục, sai số sẽ lan sang toàn bộ phòng.
Các ký hiệu cần soi kỹ trước khi duyệt bản vẽ gồm:
- Cửa đi: kiểm tra chiều mở, hướng mở và khoảng va chạm với tủ.
- Cửa sổ: kiểm tra cao độ bậu, hướng gió và tầm nhìn riêng tư.
- Cầu thang: kiểm tra số bậc, chiều rộng vế thang và khoảng thông tầng.
- WC: kiểm tra vị trí phễu thu, lavabo, bồn cầu và trục thoát.
- Bếp: kiểm tra tam giác thao tác giữa chậu rửa, bếp nấu và tủ lạnh.
- Giếng trời: kiểm tra diện tích lấy sáng, thoát nước mưa và an toàn lan can.
Video minh họa quá trình chuyển một phương án thiết kế thành không gian sống thực tế, hữu ích khi bạn muốn hiểu mối liên hệ giữa mặt bằng, nội thất và thi công.
Một mẹo chuyên gia là hãy đặt thử đồ nội thất thật lên mặt bằng trước khi chốt tường. Giường đôi thường cần khoảng 1.600×2.000 mm, tủ áo sâu 600 mm, bếp dưới sâu 600 mm và lối đứng thao tác bếp nên khoảng 900 mm để sử dụng thoải mái.
Bài viết liên quan: Trình Tự Đọc Bản Vẽ Chi Tiết Chuẩn 2026
Quy Trình Lập Mặt Bằng Trước Khi Xin Phép
Một mặt bằng dùng được cho xin phép và thi công phải đi từ khảo sát, phương án công năng, kiểm tra pháp lý đến hồ sơ kỹ thuật. Bỏ qua khảo sát thường tạo sai lệch khó sửa.
Theo Nghị định 175/2024/NĐ-CP, hồ sơ cấp phép xây dựng nhà ở riêng lẻ có yêu cầu về đơn đề nghị, giấy tờ đất đai hợp pháp và hồ sơ thiết kế xây dựng. Từ ngày 1/7/2026, bạn nên kiểm tra thêm quy định cập nhật tại địa phương vì Luật Xây dựng mới có hiệu lực theo lộ trình công bố.
Quy trình làm mặt bằng nên đi theo 5 bước:
- Khảo sát hiện trạng: đo chiều ngang, chiều dài, cao độ nền, vị trí hẻm, cống, trụ điện và nhà liền kề.
- Ghi nhu cầu sử dụng: xác định số người ở, thói quen nấu ăn, chỗ làm việc, chỗ để xe và nhu cầu mở rộng.
- Phân khu công năng: tách khu ồn, khu yên tĩnh, khu ướt và khu kỹ thuật để giảm xung đột sử dụng.
- Kiểm tra kích thước đồ thật: đặt giường, tủ, bàn ăn, xe máy, ô tô lên bản vẽ theo đúng tỷ lệ.
- Rà soát hồ sơ: đối chiếu mặt bằng với mặt đứng, mặt cắt, kết cấu, điện nước và yêu cầu cấp phép.
Trong một hồ sơ nhà 5×18 m chúng tôi từng xử lý, gia chủ muốn gara, phòng khách lớn và bếp kín ở tầng trệt. Sau khảo sát, vị trí hố ga trước nhà buộc phải dịch cửa gara 300 mm và đổi hướng cầu thang để không cắt vào trục thoát nước.
Phương án cuối cùng giữ được gara 2,7 m, lối đi bên hông 900 mm và bếp kín có cửa trượt. Hạn chế là phòng khách giảm khoảng 1,8 m², nhưng đổi lại hệ thoát nước thẳng, ít rủi ro đục phá khi thi công.
Xem thêm: Bản Vẽ Nhà Đơn Giản: Cách Đọc, Mẫu Tham Khảo Và Lưu Ý 2026
Sai Lầm Khi Bố Trí Công Năng Nhà Thật
Sai lầm lớn nhất khi lập mặt bằng là chỉ nhìn diện tích phòng mà bỏ qua hành vi sử dụng. Nhà đủ mét vuông vẫn bất tiện nếu luồng đi, ánh sáng và kỹ thuật bị xung đột.
Lỗi đầu tiên là chia phòng quá sớm. Với nhà ống 4 m ngang, nếu tách phòng khách, bếp và thang bằng tường đặc, không gian tầng trệt dễ tối và bí dù diện tích xây dựng vẫn đủ.
Lỗi thứ hai là đặt WC rải rác. Khi WC tầng 2 lệch xa WC tầng 1, trục thoát nước phải chạy ngang nhiều hơn, tăng rủi ro thấm, ồn và khó bảo trì. Với nhà nhỏ, gom khu ướt theo trục thường tiết kiệm hơn.
Lỗi thứ ba là quên chiều mở cửa. Một cửa phòng ngủ rộng 800 mm có thể va tủ áo sâu 600 mm nếu bản vẽ không đặt nội thất đúng tỷ lệ. Khi đó, giải pháp sửa thường là đổi cửa lùa hoặc thu hẹp tủ.
Trong một căn hộ 68 m², chúng tôi từng gặp phương án bếp chữ L rất đẹp trên 3D nhưng lối đứng chỉ còn 650 mm sau khi đặt bàn ăn. Khi đổi sang bếp chữ I dài 3,2 m và bàn ăn gấp, lối đi tăng lên 950 mm, căn hộ dễ sử dụng hơn dù diện tích bếp không tăng.
Sai lầm phổ biến khác là chọn mặt bằng theo mẫu sẵn mà không kiểm tra hướng nắng. Nhà hướng Tây có phòng ngủ mặt tiền cần giải pháp che nắng, logia hoặc lớp đệm cây xanh. Nếu chỉ sao chép mẫu đẹp, chi phí rèm, điều hòa và chống nóng có thể tăng trong quá trình ở.
Câu Hỏi Thường Gặp
Bản vẽ mặt bằng nhà thường gây nhầm lẫn ở chi phí, tỷ lệ, hồ sơ xin phép và khả năng tự vẽ. Các câu hỏi dưới đây giúp bạn kiểm tra nhanh trước khi làm việc với kiến trúc sư.
Bản vẽ mặt bằng nhà có dùng để xây luôn không?
Không nên dùng riêng mặt bằng để xây. Mặt bằng chỉ cho biết bố trí không gian theo phương ngang, còn thi công cần thêm mặt đứng, mặt cắt, kết cấu, điện nước và chi tiết kỹ thuật.
Tự vẽ mặt bằng nhà bằng phần mềm miễn phí được không?
Bạn có thể tự phác thảo nhu cầu bằng phần mềm miễn phí hoặc giấy kẻ ô. Tuy vậy, bản vẽ dùng cho xin phép và thi công nên được kiểm tra bởi người có chuyên môn để tránh sai kích thước, kết cấu và quy định địa phương.

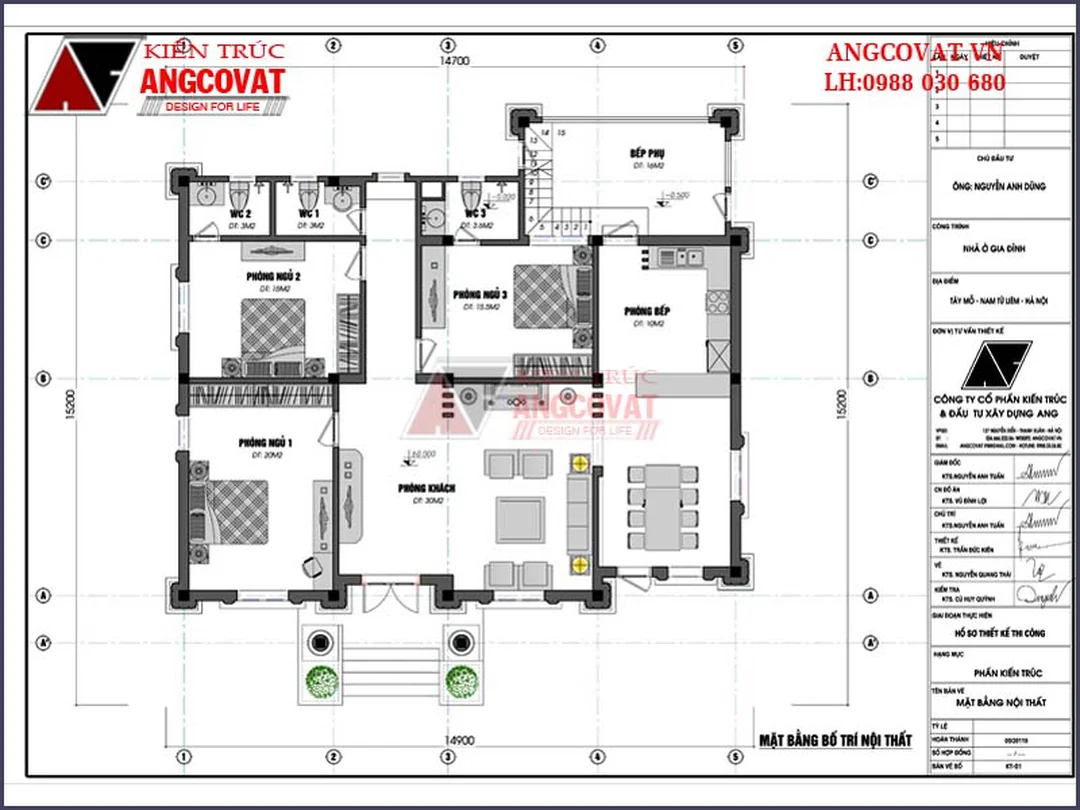

Mặt bằng nhà cấp 4 cần chú ý gì nhất?
Nhà cấp 4 cần ưu tiên thông gió, khoảng đệm nắng mưa và khoảng cách giữa phòng ngủ với khu bếp, WC. Nếu có người lớn tuổi, phòng ngủ nên gần WC và hạn chế bậc cao.
Bao lâu thì hoàn thành một bộ hồ sơ mặt bằng?
Phương án mặt bằng sơ bộ có thể hoàn thành trong vài ngày nếu nhu cầu rõ ràng. Bộ hồ sơ thiết kế đầy đủ cho nhà phố thường cần khoảng 15–25 ngày làm việc, tùy số tầng, mức chi tiết và số lần chỉnh sửa.
Một bản vẽ mặt bằng nhà tốt không chỉ đẹp trên giấy mà còn giúp ở thuận tiện, thi công rõ ràng và kiểm soát chi phí. Trước khi xây, bạn nên kiểm tra công năng, kích thước thật, pháp lý địa phương và sự khớp nhau giữa các bản vẽ kỹ thuật.
