Bạn cần bản vẽ nhà gỗ 3 gian để kiểm tra điều gì trước khi thi công? Cập nhật tháng 5/2026, một bộ bản vẽ đúng phải thể hiện rõ mặt bằng, mặt cắt, kết cấu vì kèo, kích thước cột và hạng mục dự toán để bạn đối chiếu công năng, thờ tự, chi phí.
Đọc Bản Vẽ Cần Nhìn Vào Thông Số Nào?
Bản vẽ cần được đọc theo thứ tự: kích thước phủ bì, lòng nhà, nhịp gian, hệ cột, chiều cao dạ tàu, độ dốc mái và hạng mục hoàn thiện.
Bảng dưới đây tổng hợp các thông số thường gặp trong mẫu nhà gỗ 3 gian 18 cột, 22 cột và 2 dĩ. Số liệu dùng để tham khảo khi đọc hồ sơ, không thay thế bản vẽ kỹ thuật riêng cho từng khu đất.
| Hạng mục cần kiểm tra | Thông số tham khảo | Ý nghĩa trên bản vẽ | Rủi ro nếu bỏ qua |
|---|---|---|---|
| Kích thước phủ bì | 9,57m x 8,40m | Xác định diện tích chiếm đất chính | Thiếu khoảng sân, bậc hoặc thoát nước |
| Lòng nhà | 6,00m | Không gian sử dụng bên trong | Gian thờ và lối đi bị chật |
| Hiên | 2,15m | Vùng đệm nắng mưa trước nhà | Mái văng ngắn, cửa dễ tạt nước |
| Gian giữa | 2,82m | Trục thờ tự và tiếp khách | Ban thờ lệch tỷ lệ với vì kèo |
| Hai gian bên | 2,75m/gian | Sinh hoạt, nghỉ ngơi, tiếp khách phụ | Kê đồ khó, cửa bức bàn bị vướng |
| Cột cái | 31cm | Cột chịu lực chính | Tỷ lệ nhà kém bề thế |
| Cột con | 28cm | Đỡ kết cấu phụ trong lòng nhà | Nhịp xà dễ mất cân đối |
| Cột hậu, cột hiên | 26cm | Đỡ mái sau và mái hiên | Hiên yếu về thị giác và kết cấu |
| Dạ tàu | 2,62m | Cao độ mép mái, ảnh hưởng thoáng khí | Hiên thấp, bí và tối |
| Quá giang | 24cm | Cấu kiện ngang chính | Không khớp khi gia công mộng |
| Kẻ hiên | 25cm | Đỡ mái hiên, tạo dáng vươn mái | Hiên thiếu độ thanh thoát |
| Xà | 20cm, 18cm, 14cm | Liên kết hệ cột và vì | Sai tiết diện làm lệch dự toán |
| Hoành | 10cm | Đỡ rui, mè, ngói | Mái võng nếu tính thiếu tải |
| Độ dốc mái | Khoảng 68% | Thoát nước và giữ dáng cổ truyền | Nước mưa thoát chậm hoặc mái quá gắt |
| Mặt sàn tham khảo | Khoảng 90m² | Quy mô sử dụng phổ biến | Dự toán sai nếu tính theo phủ bì |
Mẹo chuyên gia: Khi nhận hồ sơ, bạn nên yêu cầu bảng cấu kiện đi kèm bản vẽ mặt bằng và mặt cắt. Ít nhất phải có đường kính cột, tiết diện quá giang, kẻ hiên, xà, hoành và cao độ dạ tàu; chỉ nhìn phối cảnh 3D thì chưa đủ để xưởng mộc bóc tách gỗ.
Thuật ngữ: “Dĩ” là phần mở rộng hai bên hoặc phần phụ giúp công trình rộng và bề thế hơn, thường xuất hiện trong các mẫu nhà gỗ 3 gian 2 dĩ. Khi có dĩ, mặt bằng không chỉ tăng diện tích mà còn thay đổi nhịp kết cấu, mái và chi phí gia công.
Đọc thêm: Bản Vẽ Nhà 2026: Cách Đọc, Bộ Hồ Sơ Và Chi Phí

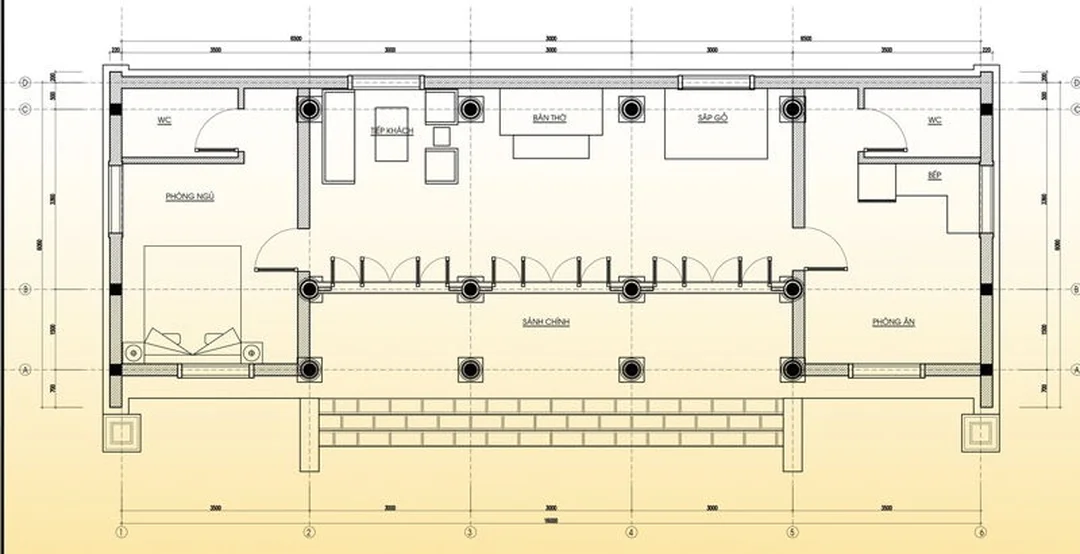

Mặt Bằng 3 Gian Nên Bố Trí Ra Sao?
Mặt bằng hợp lý đặt gian thờ ở trục giữa, hai gian bên phục vụ tiếp khách hoặc nghỉ ngơi, hiên làm vùng chuyển tiếp giữa sân và nội thất.
Gian giữa thường là không gian quan trọng nhất vì gắn với bàn thờ, sập, cửa bức bàn và trục nhìn từ sân. Với nhịp gian giữa khoảng 2,82m, bản vẽ cần cho thấy vị trí ban thờ không bị cắt bởi cột, cửa hoặc lối đi chính.
Hai gian bên không nên chỉ được xem như phần “đệm”. Nếu dùng để nghỉ ngơi, bạn cần kiểm tra chiều sâu đặt giường, tủ và lối mở cửa. Nếu dùng làm tiếp khách phụ, cần tính khoảng trống quanh sập hoặc bộ trường kỷ.
Kinh nghiệm thực tế của chúng tôi là không nên chốt mặt bằng khi chưa đặt thử kích thước đồ thờ. Một bộ án gian, hoành phi, câu đối và sập gụ có thể làm gian giữa hẹp hơn nhiều so với cảm giác trên phối cảnh.
Với khu đất khoảng 600m², nhà gỗ 3 gian diện tích sàn khoảng 90m² thường vẫn cần sân trước đủ rộng để nhìn được toàn bộ mái. Nếu sân bị cắt quá ngắn, tỷ lệ công trình mất đi cảm giác “lùi” vốn rất quan trọng trong kiến trúc Bắc Bộ.

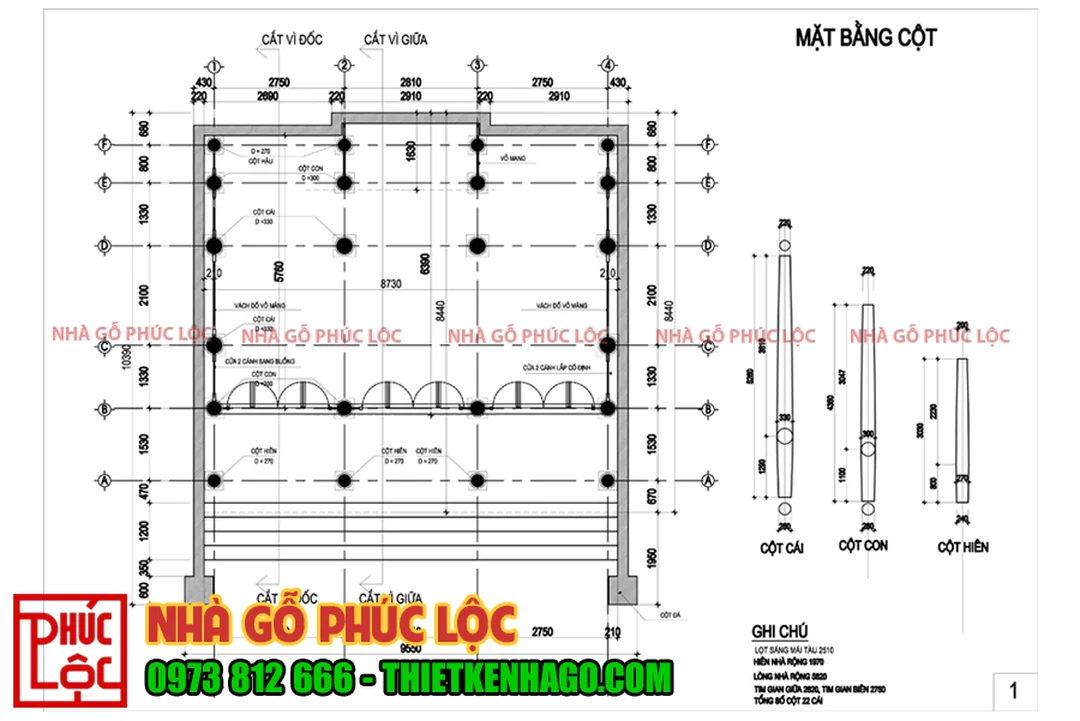

Các hạng mục nên có trong bản vẽ mặt bằng gồm:
- Trục cột, tim cột và khoảng cách từng gian.
- Vị trí gian thờ, cửa bức bàn, cửa hậu nếu có.
- Kích thước hiên, bậc tam cấp và sân trước.
- Hướng thoát nước mái, rãnh thu nước, nền sân.
- Vị trí nhà ngang, bếp, vệ sinh nếu xây đồng bộ.
- Khoảng lùi với ranh đất, cổng và tường bao.
Theo TCVN 13967:2024 về nhà ở riêng lẻ, công trình xây mới cần bảo đảm các yêu cầu chung về kiến trúc, kết cấu, kỹ thuật và an toàn sử dụng. Với nhà kiến trúc truyền thống, tiêu chuẩn này có thể được tham khảo khi thiết kế để tránh chỉ làm theo kinh nghiệm truyền miệng.
Bài viết liên quan: Bản Vẽ Nhà Xác Định Gì? Cách Đọc Đúng Năm 2026
18 Cột, 22 Cột Hay Có 2 Dĩ Khác Gì?
Số cột và phần dĩ quyết định độ bề thế, chi phí gỗ, cách chia nhịp và cảm giác rộng của nhà, không chỉ là khác biệt hình thức.
Mẫu 18 cột thường phù hợp khi bạn cần công trình gọn, tiết chế chi phí và vẫn giữ được khung nhà cổ truyền. Khi thêm 2 dĩ hoặc tăng lên 22 cột, không gian có cảm giác đầy đặn hơn, nhưng số lượng cấu kiện gỗ, đá chân tảng, mộng, xà và mái cũng tăng.
| Tiêu chí so sánh | 18 cột | 22 cột 2 dĩ | 4 mái chạy quanh |
|---|---|---|---|
| Mức độ bề thế | Khá | Cao | Rất cao |
| Độ phức tạp vì kèo | Trung bình | Cao | Cao hơn |
| Nhu cầu diện tích đất | Từ khoảng 250–350m² | Từ khoảng 350–500m² | Thường trên 500m² |
| Chi phí tham khảo 2026 | Tùy gỗ và hoàn thiện | Khoảng 2,9–3,3 tỷ đồng | Khoảng 3,9–4,0 tỷ đồng |
| Phù hợp mục đích | Nhà thờ nhỏ, nhà ở kết hợp | Nhà thờ họ, nhà từ đường | Công trình điểm nhấn sân vườn |
| Rủi ro khi sao chép mẫu | Thiếu bề thế nếu đất rộng | Quá nặng chi phí nếu đất nhỏ | Mái phức tạp, cần thợ giỏi |
Dữ liệu giá công khai năm 2026 cho thấy mẫu nhà gỗ 3 gian 22 cột 2 dĩ bằng lim tali Nam Phi thường nằm quanh mức 2,9 tỷ đồng cho phần nhà gỗ cơ bản. Khi cộng mái ngói, đá, móng, tường, điện và nội thất thờ, tổng mức đầu tư có thể lên khoảng 3,3 tỷ đồng tùy hồ sơ.
Điểm khác biệt quan trọng là chi phí không tăng tuyến tính theo số cột. Một cột tăng thêm kéo theo chân tảng, mộng, xà, hoa văn, lắp dựng và xử lý mái. Vì vậy, lựa chọn 22 cột chỉ hợp lý khi khu đất, ngân sách và nhu cầu thờ tự thật sự tương xứng.
Khi nào nên chọn mẫu có 2 dĩ?
Mẫu có 2 dĩ phù hợp khi bạn cần nhà rộng hơn nhưng vẫn muốn giữ trục 3 gian truyền thống. Phần dĩ giúp hai bên nhà cân bằng hơn, đặc biệt với công trình đặt trong khuôn viên có sân, ao, nhà ngang hoặc cổng lớn.
Nếu đất hẹp ngang, 2 dĩ dễ làm công trình bị nén vào ranh đất. Khi đó, phương án 18 cột gọn hơn có thể hợp lý hơn, miễn là kích thước gian giữa vẫn đủ trang nghiêm cho đồ thờ.
Có thể bạn quan tâm: Bản Vẽ Nhà Dùng Trong Thiết Kế Và Thi Công: Cách Hiểu Đúng 2026
Chi Phí 2026 Cần Dự Trù Theo Hạng Mục Nào?
Chi phí cần tách thành thiết kế, gỗ, mái, đá, xây dựng nền móng, điện nước, nội thất thờ và cảnh quan để tránh nhầm giữa giá nhà gỗ và giá hoàn thiện trọn gói.
Một lỗi phổ biến là so sánh giá theo câu “bao nhiêu tiền một căn” nhưng không hỏi phạm vi báo giá. Có đơn vị chỉ báo phần khung gỗ, có đơn vị tính cả ngói, đá chân tảng, móng, tường gạch, điện chiếu sáng và nội thất gian thờ.
Với mẫu kích thước phủ bì 9,57m x 8,40m, dạ tàu 2,62m, cột 31–28–26cm, một bảng dự toán tham khảo từng ghi phần gỗ lim tali Nam Phi và nhân công trọn gói khoảng 1,78 tỷ đồng. Các phần còn lại có thể gồm mái ngói khoảng 180 triệu, đá khoảng 160 triệu, xây dựng nền móng khoảng 580 triệu và nội thất thờ khoảng 600 triệu đồng.

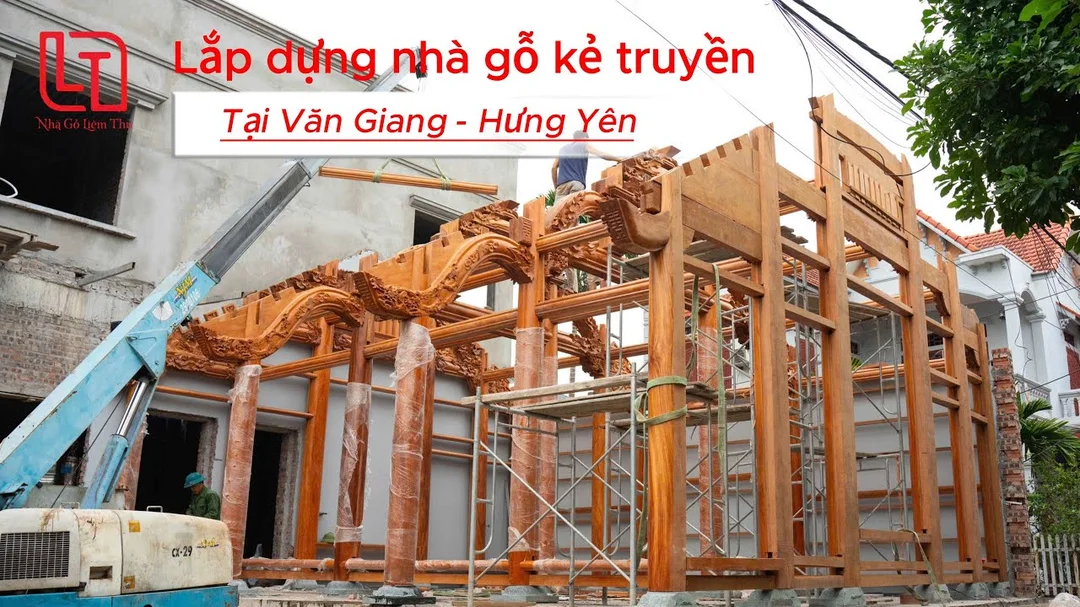

Video dưới đây giúp bạn hình dung quy trình lắp dựng thực tế trước khi đối chiếu với bản vẽ. Khi xem, hãy chú ý thứ tự dựng cột, liên kết vì kèo và cách mái được hoàn thiện theo từng lớp.
Video minh họa quá trình lắp dựng nhà gỗ 3 gian kẻ truyền, hữu ích khi đọc bản vẽ mặt cắt và hệ cột.
Bản dự toán tốt nên ghi rõ hạng mục nào là “tạm tính”, hạng mục nào đã chốt vật liệu. Gỗ lim, gõ đỏ, xoan hoặc vật liệu giả gỗ có mức đầu tư khác nhau; nếu chỉ ghi “gỗ tự nhiên” mà không nêu chủng loại, nguồn gốc và quy cách, báo giá chưa đủ an toàn để ký hợp đồng.
Kinh nghiệm thực tế: chúng tôi từng rà soát một hồ sơ có phối cảnh đẹp nhưng bảng dự toán thiếu phần đá chân tảng và bậc ngũ cấp. Khi đưa vào thi công, chi phí phát sinh không lớn bằng phần gỗ, nhưng ảnh hưởng tiến độ vì phải đặt đá theo kích thước cột và cao độ nền.
Chủ đề liên quan: Bản Vẽ Mặt Bằng: Cách Đọc, Kiểm Tra Và Chốt Phương Án 2026
Sai Lệch 3–5cm Có Thể Làm Hỏng Chi Tiết Nào?
Sai lệch nhỏ ở tim cột, cao độ nền hoặc độ dốc mái có thể làm lệch cửa bức bàn, kẻ hiên, rui mè và cảm giác cân xứng của toàn bộ mặt tiền.
Nhà gỗ truyền thống phụ thuộc nhiều vào mộng, tỷ lệ và trục đối xứng. Một sai lệch 3–5cm ở móng hoặc chân tảng có thể khiến cột không đứng đúng tim, kéo theo quá giang và xà bị lệch khi lắp dựng.
Sai lầm phổ biến thứ nhất là lấy bản vẽ mẫu rồi thu nhỏ theo khu đất. Khi giảm chiều ngang nhưng giữ nguyên số cột, nhịp gian bên có thể quá hẹp, khiến cửa bức bàn và đồ thờ không còn tỷ lệ đẹp.

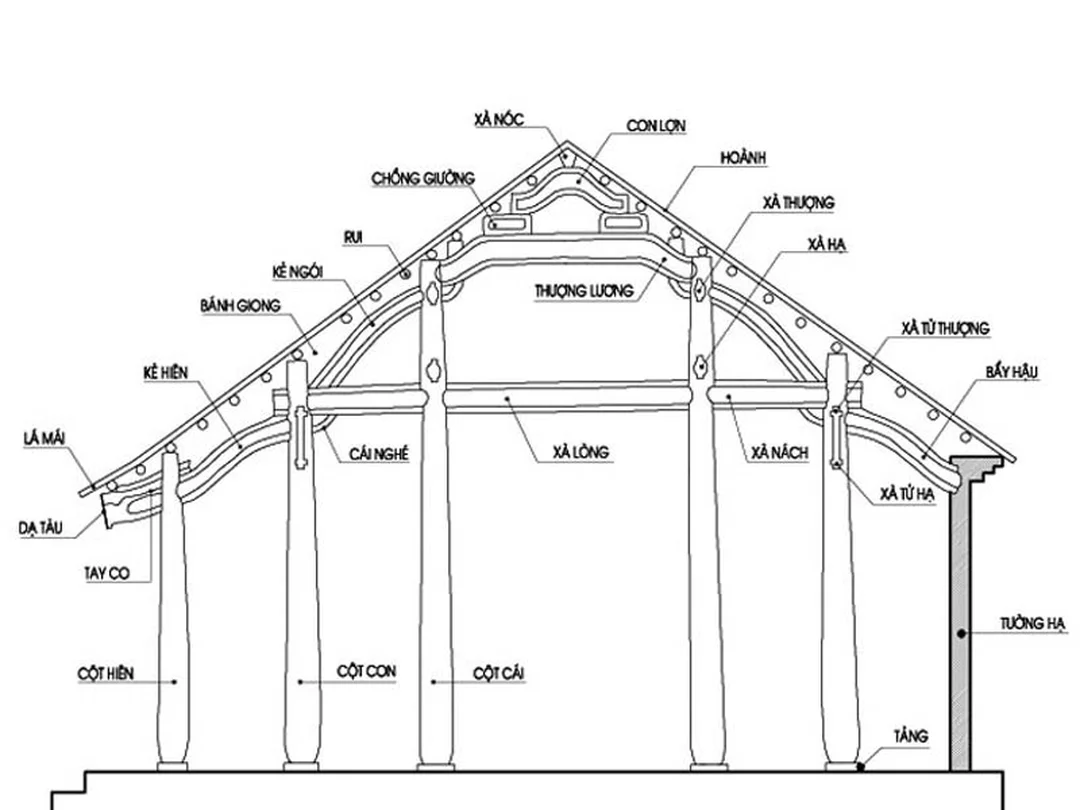

Sai lầm thứ hai là chỉ kiểm tra mặt bằng mà bỏ mặt cắt. Nếu không nhìn cao độ dạ tàu, độ dốc mái và chiều cao nền, hiên có thể bị thấp, nhà tối và phần mái trông nặng hơn dự kiến.
Sai lầm thứ ba là chốt loại gỗ theo giá rẻ nhưng không kiểm quy cách cấu kiện. Cột cái 31cm, cột con 28cm và cột hiên 26cm tạo cảm giác khác hẳn so với việc giảm tiết diện để tiết kiệm chi phí.
⚠️ Lưu ý: Bản vẽ nhà gỗ không nên tách rời bản vẽ móng, chân tảng và thoát nước sân. Khung gỗ có thể gia công chính xác, nhưng nền sai cao độ vẫn làm công trình khó lắp và nhanh xuống cấp phần chân.
Vì sao phối cảnh đẹp vẫn khó thi công?
Phối cảnh 3D chỉ cho biết hình khối, màu sắc và tỷ lệ nhìn từ bên ngoài. Thi công cần bản vẽ cấu kiện, mặt cắt, chi tiết mộng, tim cột và bảng thống kê gỗ.
Khi xưởng mộc nhận hồ sơ thiếu chi tiết, thợ phải tự suy luận kích thước cấu kiện. Cách làm này phụ thuộc quá nhiều vào kinh nghiệm từng đội, dễ dẫn đến sai khác giữa thiết kế và công trình thực tế.
Quy Trình Chốt Bản Vẽ Trước Khi Hạ Gỗ
Trước khi hạ gỗ, bạn cần chốt mặt bằng, mặt cắt, cấu kiện, vật liệu, dự toán và biên bản chỉnh sửa để xưởng gia công theo cùng một phiên bản.
Quy trình kiểm tra nên đi từ nhu cầu sử dụng đến kỹ thuật gia công. Nếu làm ngược, bạn dễ bị cuốn vào hoa văn, loại gỗ hoặc phối cảnh mà quên mất bản vẽ có phù hợp đất và ngân sách hay không.
Bước 1, xác định mục đích chính: nhà thờ họ, nhà ở cuối tuần, không gian tiếp khách hay nhà gỗ kết hợp nhà ngang. Mỗi mục đích tạo ra cách bố trí gian giữa và hai gian bên khác nhau.
Bước 2, đo hiện trạng khu đất bằng số liệu thật. Cần có chiều ngang, chiều sâu, hướng nắng, hướng gió, vị trí cổng, cao độ sân và điểm thoát nước.
Bước 3, chốt phương án cột và mái. Đây là bước ảnh hưởng lớn nhất đến chi phí gỗ, thợ mộc, đá chân tảng và thời gian lắp dựng.
Bước 4, kiểm tra bản vẽ mặt bằng cùng đồ thờ. Bạn nên đặt thử kích thước án gian, sập, tủ chè, bộ trường kỷ để thấy lối đi thực tế.
Bước 5, rà lại mặt cắt và cấu kiện. Cần đọc cùng lúc cao độ dạ tàu, độ dốc mái, tiết diện xà, quá giang, hoành và vị trí chân tảng.
Bước 6, yêu cầu dự toán theo hạng mục. Một báo giá rõ nên tách phần gỗ, mái, đá, xây dựng, điện, nội thất, vận chuyển và lắp dựng.
Bước 7, ký xác nhận phiên bản bản vẽ cuối. Mọi thay đổi sau khi hạ gỗ cần có biên bản, vì chỉ một thay đổi ở nhịp gian cũng có thể làm lại nhiều cấu kiện.
Trong thực tế tư vấn, chúng tôi thường khuyên bạn không nên duyệt bản vẽ trong một buổi nếu công trình có thờ tự. Phần phong thủy, hướng bàn thờ, vị trí cửa và chiều cao nền nên được kiểm tra lại sau khi có đủ mặt bằng, mặt cắt và dự toán.
Câu Hỏi Thường Gặp
Bản vẽ nhà gỗ 3 gian thường cần trả lời ba nhóm câu hỏi: kích thước bao nhiêu, chi phí ra sao và hồ sơ nào đủ để thi công.
Bản vẽ nhà gỗ 3 gian gồm những gì?
Một bộ hồ sơ nên có mặt bằng, mặt đứng, mặt cắt, phối cảnh, chi tiết cấu kiện, bản vẽ móng, điện nước và bảng thống kê vật liệu. Với nhà gỗ truyền thống, phần cấu kiện gỗ và chi tiết mộng cần được thể hiện kỹ hơn nhà xây thông thường.
Nhà gỗ 3 gian diện tích bao nhiêu là hợp lý?
Diện tích sàn khoảng 80–100m² phù hợp với nhiều mẫu 3 gian có hiên, trong đó ví dụ phổ biến là khoảng 90m². Tuy nhiên, khu đất nên rộng hơn nhiều để có sân, thoát nước mái và khoảng nhìn mặt tiền.
Có nên dùng bản vẽ mẫu để thi công không?
Bạn có thể dùng bản vẽ mẫu để tham khảo tỷ lệ, nhưng không nên dùng trực tiếp để thi công. Mỗi khu đất có hướng, cao độ, nhu cầu thờ tự, ngân sách và điều kiện nền móng khác nhau.
Giá thiết kế bản vẽ có nằm trong chi phí thi công không?
Tùy đơn vị thực hiện. Một số đơn vị tách phí thiết kế, một số khấu trừ khi ký thi công trọn gói; bạn cần yêu cầu ghi rõ trong hợp đồng để tránh hiểu nhầm.
Nhà gỗ 3 gian có cần xin phép xây dựng không?
Thông thường nhà ở xây mới cần xem xét thủ tục theo quy định địa phương. Trước khi thi công, bạn nên kiểm tra với cơ quan quản lý xây dựng tại nơi có đất, nhất là khi công trình nằm trong khu dân cư, đất chuyển mục đích hoặc khu bảo tồn.
Một bộ bản vẽ nhà gỗ 3 gian đáng dùng phải giúp bạn đọc được kích thước, kết cấu, vật liệu, chi phí và rủi ro trước khi thi công. Khi có đủ bản vẽ mặt bằng, mặt cắt, cấu kiện và dự toán, quyết định đầu tư sẽ thực tế hơn.
