Bản vẽ nhà có phải chỉ để nộp hồ sơ xin phép? Không: bản vẽ nhà dùng trong cả thiết kế nhà, thi công xây dựng, kiểm soát chi phí và nghiệm thu hiện trường. Cập nhật tháng 5/2026, một bộ bản vẽ đúng phải thể hiện đủ mặt bằng, mặt đứng, mặt cắt, móng, kích thước và đấu nối kỹ thuật.
Bản vẽ nhà dùng để làm gì?
Bản vẽ nhà dùng để chuyển ý tưởng thành thông tin kỹ thuật có thể thiết kế, xin phép, thi công, kiểm tra khối lượng và đối chiếu khi nghiệm thu.

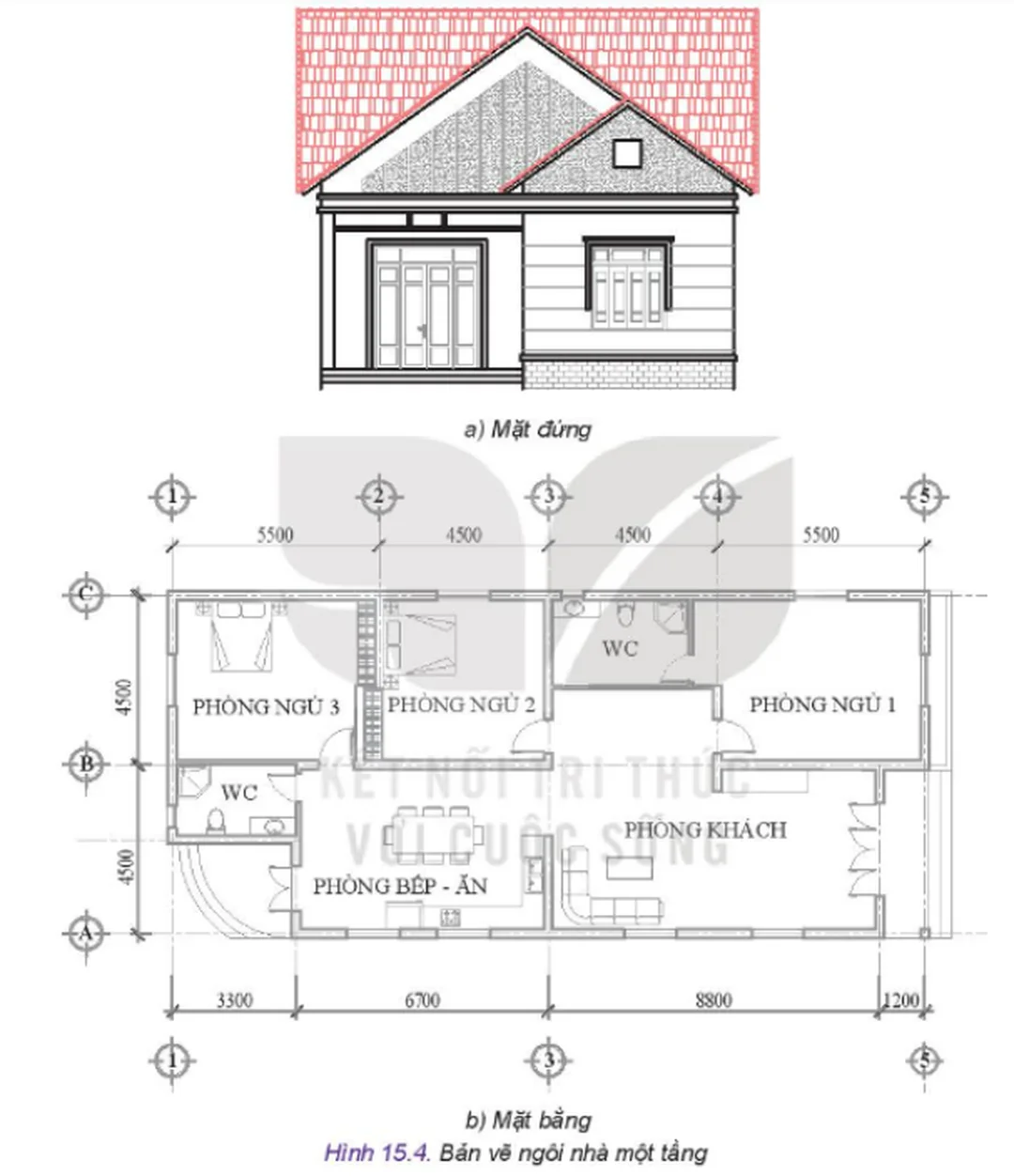

Trong chương trình Công nghệ, đáp án ngắn gọn là bản vẽ nhà dùng trong thiết kế nhà và thi công xây dựng nhà. Trong thực tế nghề kiến trúc, câu trả lời cần rộng hơn: bản vẽ là “ngôn ngữ chung” giữa chủ nhà, kiến trúc sư, kỹ sư kết cấu, đội điện nước và nhà thầu.
Một bộ bản vẽ nhà không chỉ cho biết phòng khách ở đâu. Nó còn cho biết tường dày bao nhiêu, cửa mở hướng nào, cao độ sàn chênh nhau thế nào, đường ống thoát nước đi qua đâu và móng chịu tải ra sao.
| Hạng mục bản vẽ | Dùng trong giai đoạn | Thông tin bắt buộc cần đọc | Người dùng chính | Lỗi hay gặp nếu thiếu |
|---|---|---|---|---|
| Mặt bằng tổng thể | Xin phép, bố trí công trình | Ranh đất, khoảng lùi, vị trí nhà | Chủ nhà, cơ quan cấp phép | Xây lấn chỉ giới, sai khoảng lùi |

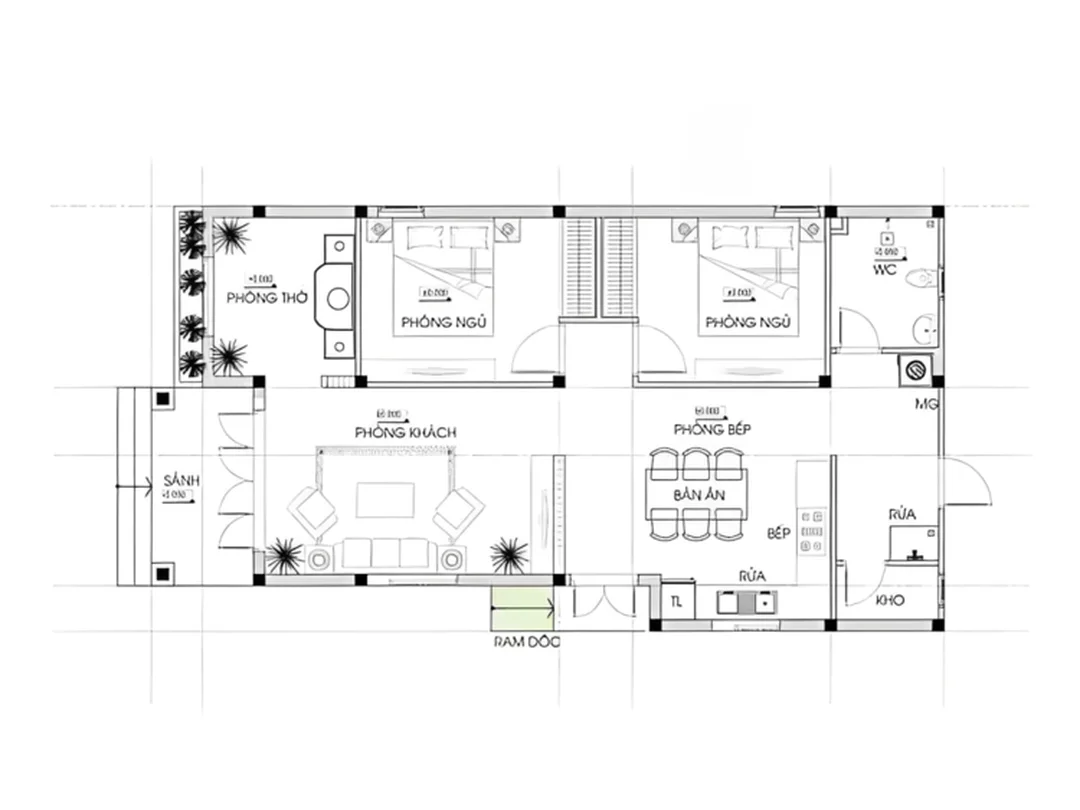

| Mặt bằng tầng 1 | Thiết kế công năng | Kích thước phòng, cửa, cầu thang | Kiến trúc sư, thợ xây | Chia phòng thiếu diện tích sử dụng |
| Mặt bằng tầng điển hình | Thi công phần thân | Trục cột, tường, lỗ mở | Đội xây, giám sát | Tường xây lệch trục, cửa sai vị trí |
| Mặt đứng chính | Kiểm soát hình thức | Cao độ, cửa, ban công, mái | Kiến trúc sư, chủ nhà | Mặt tiền thi công khác phối cảnh |
| Mặt cắt | Kiểm soát chiều cao | Cao độ sàn, dầm, mái, cầu thang | Kỹ sư, đội thi công | Trần thấp, cầu thang dốc |
| Bản vẽ móng | Thi công kết cấu | Loại móng, kích thước, thép, cao độ | Kỹ sư kết cấu, thợ thép | Móng yếu hoặc phát sinh đào sửa |
| Bản vẽ cột, dầm, sàn | Thi công khung chịu lực | Tiết diện, thép chủ, thép đai | Đội cốp pha, đội thép | Đặt thép sai lớp bảo vệ |
| Bản vẽ cấp điện | Lắp đặt MEP | Ổ cắm, công tắc, tủ điện, dây chờ | Thợ điện | Đục tường sửa sau hoàn thiện |
| Bản vẽ cấp thoát nước | Lắp đặt MEP | Ống cấp, ống thoát, độ dốc, hố ga | Thợ nước | Tắc nghẽn, thấm sàn vệ sinh |
| Bản vẽ nội thất | Hoàn thiện | Kích thước tủ, giường, bếp, thiết bị | Xưởng nội thất | Đồ đóng xong không vừa không gian |
| Bảng thống kê cửa | Đặt hàng vật tư | Mã cửa, kích thước, vật liệu | Nhà thầu, nhà cung cấp | Đặt sai cửa, chậm tiến độ |
| Bản vẽ hoàn công | Nghiệm thu, lưu hồ sơ | Hiện trạng đã thi công | Chủ nhà, đơn vị quản lý | Khó sửa chữa, khó đối chiếu về sau |

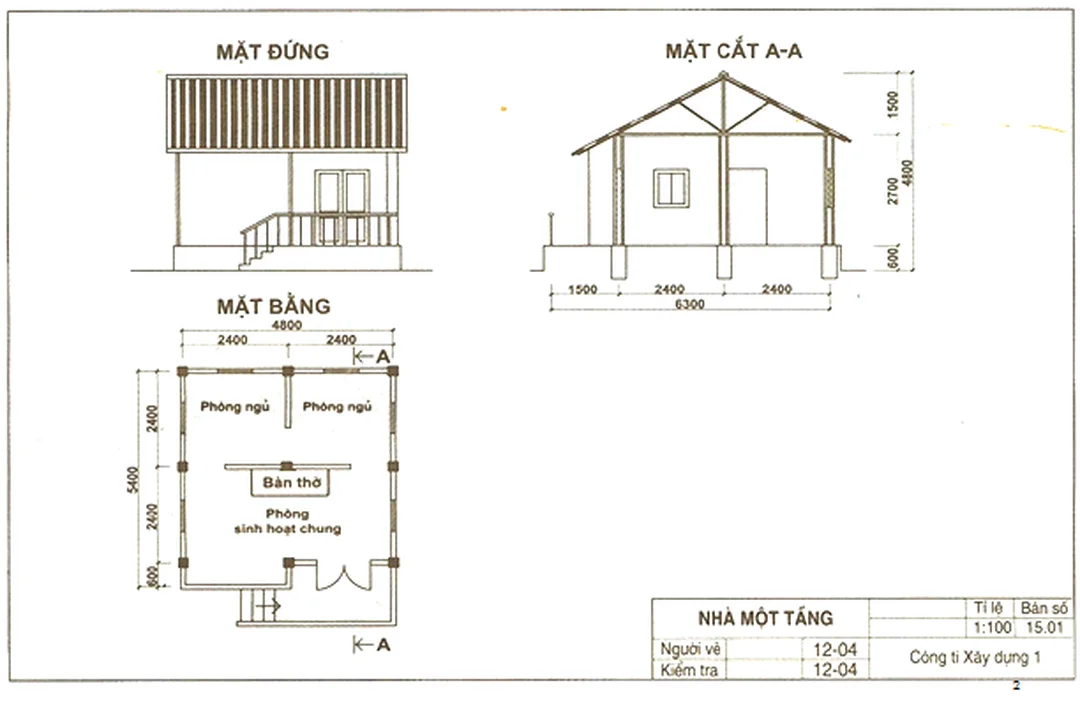

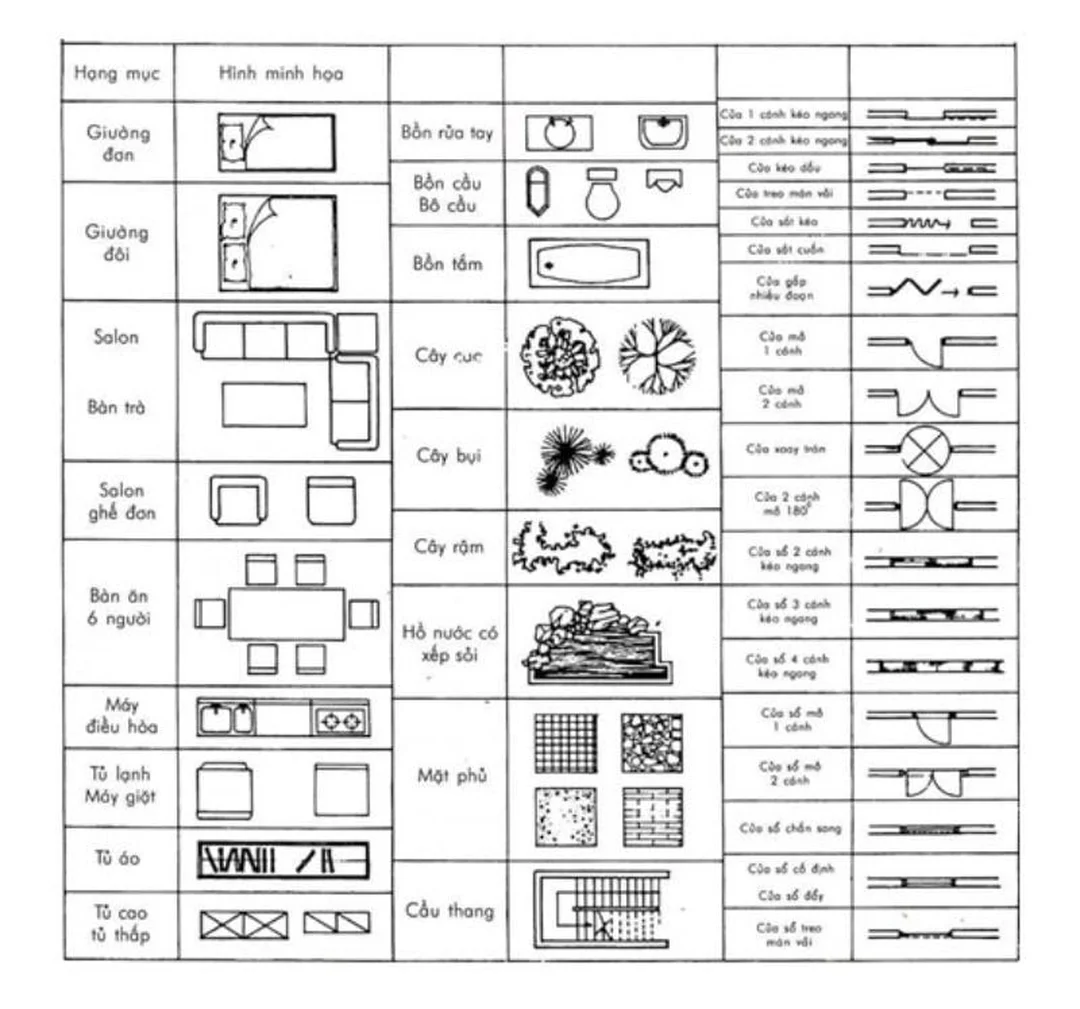

Khung tên: phần ghi tên công trình, tỷ lệ, ký hiệu bản vẽ, ngày phát hành và người phụ trách. Khi thi công, mọi chỉnh sửa phải bám theo phiên bản bản vẽ mới nhất trong khung tên.
Theo TCVN 6083:2012, bản vẽ xây dựng có nguyên tắc trình bày riêng cho bản vẽ bố cục chung và bản vẽ lắp ghép. Điểm quan trọng với nhà ở là không đọc từng hình riêng lẻ; phải đối chiếu mặt bằng, mặt đứng, mặt cắt và ghi chú kỹ thuật cùng lúc.
Đọc thêm: Bản Vẽ Nhà 2026: Cách Đọc, Bộ Hồ Sơ Và Chi Phí
Bộ hồ sơ bản vẽ cần có năm 2026
Năm 2026, hồ sơ bản vẽ nhà ở riêng lẻ cần đủ bản vẽ mặt bằng, mặt đứng, mặt cắt, móng và đấu nối hạ tầng kỹ thuật khi thuộc diện xin phép xây dựng.
Theo Điều 58 Nghị định 175/2024/NĐ-CP, hồ sơ cấp giấy phép xây dựng nhà ở riêng lẻ có yêu cầu 02 bộ bản vẽ thiết kế xây dựng kèm theo. Thành phần thường gồm mặt bằng công trình trên lô đất, sơ đồ vị trí công trình, mặt bằng các tầng, mặt đứng, mặt cắt chính, mặt bằng móng, mặt cắt móng và sơ đồ đấu nối cấp nước, thoát nước, cấp điện.
Từ góc độ thực hành, chủ nhà nên chuẩn bị bản vẽ theo ba lớp: bản vẽ xin phép, bản vẽ thi công và bản vẽ hoàn thiện nội thất. Bản vẽ xin phép giúp đáp ứng yêu cầu pháp lý; bản vẽ thi công giúp đội thợ làm đúng; bản vẽ nội thất giúp kiểm soát kích thước đồ đạc trước khi đặt hàng.
⚠️ Lưu ý: Quy định áp dụng có thể thay đổi theo thời điểm và địa phương. Trước khi nộp hồ sơ, bạn nên kiểm tra mẫu hướng dẫn của UBND cấp tỉnh, quận, huyện hoặc bộ phận một cửa nơi có đất.
Một bộ hồ sơ kỹ thuật tối thiểu cho nhà phố 3 tầng thường có 30–60 trang A3, tùy mức chi tiết. Nếu chỉ có vài mặt bằng tổng quát, đội thi công sẽ phải tự suy diễn nhiều vị trí, làm tăng nguy cơ sai lệch.
Trong các hồ sơ chúng tôi từng rà soát, lỗi phổ biến nhất không nằm ở bản vẽ mặt tiền mà nằm ở chỗ thiếu mặt cắt cầu thang và thiếu sơ đồ thoát nước. Hai thiếu sót này thường chỉ lộ ra khi đổ sàn hoặc khi đặt thiết bị vệ sinh, lúc đó chi phí sửa đã cao hơn nhiều so với việc bổ sung bản vẽ ngay từ đầu.
Cách đọc bản vẽ trước khi thi công

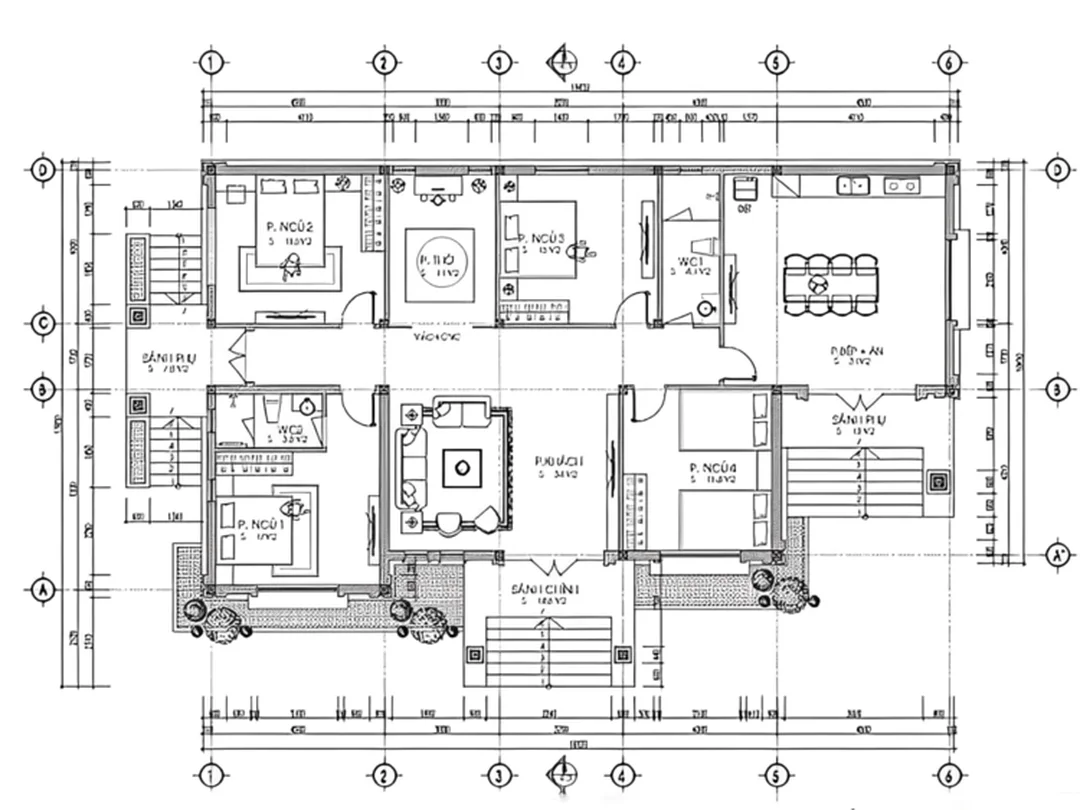

Muốn dùng bản vẽ nhà hiệu quả, bạn cần đọc theo thứ tự khung tên, tỷ lệ, trục định vị, kích thước, cao độ rồi mới đến chi tiết vật liệu.
Đừng bắt đầu bằng việc nhìn phòng nào đẹp hơn. Khi ra công trường, thứ quyết định nhà có đúng hay không là trục, cao độ và kích thước thông thủy. Một phòng ngủ ghi 3,3m x 3,6m trên bản vẽ có thể bị hụt 100–150mm nếu thợ lấy kích thước theo tim tường thay vì mép hoàn thiện.
Quy trình đọc bản vẽ nên đi theo 6 bước:
- Đọc khung tên để biết tên bản vẽ, tỷ lệ, ngày phát hành và mã hiệu.
- Kiểm tra mặt bằng tổng thể để xác định ranh đất, hướng nhà và khoảng lùi.
- Đọc lưới trục để hiểu cột, tường chịu lực và vị trí cầu thang.
- Đối chiếu kích thước tổng, kích thước phòng và kích thước lỗ cửa.
- Xem mặt cắt để kiểm tra cao độ sàn, dầm, mái và chiều cao thông thủy.
- So sánh bản vẽ kiến trúc với kết cấu, điện nước trước khi thi công từng hạng mục.
Video minh họa cách đọc bản vẽ xây dựng phần mặt bằng, phù hợp để người mới hiểu trình tự kiểm tra trước khi thi công.
Khi giám sát một nhà phố diện tích đất 5m x 18m, chúng tôi từng phát hiện bản vẽ kiến trúc để cửa vệ sinh rộng 700mm, nhưng bản vẽ nội thất lại bố trí lavabo quá sát cánh mở. Nếu chỉ nhìn mặt bằng tổng thể, lỗi này rất khó thấy. Cách xử lý là dựng lại vùng thao tác tối thiểu 600mm trước lavabo và đổi hướng mở cửa trước khi xây tường.
Mẹo của người làm hiện trường là luôn in bộ bản vẽ thi công ra giấy A3, dùng bút màu đánh dấu phần đã kiểm tra. Bản mềm trên điện thoại hữu ích khi tra cứu nhanh, nhưng rất dễ bỏ sót cao độ, ghi chú nhỏ và ký hiệu sửa đổi.
Thiết kế, xin phép, thi công khác nhau thế nào?
Bản vẽ thiết kế, bản vẽ xin phép và bản vẽ thi công khác nhau ở mức độ chi tiết, mục đích sử dụng và trách nhiệm kỹ thuật.
Nhiều chủ nhà nhầm rằng có bản vẽ xin phép là đủ xây. Thực tế, bản vẽ xin phép thường tập trung vào thông tin để cơ quan quản lý kiểm tra quy hoạch, mật độ, chiều cao và an toàn cơ bản. Bản vẽ thi công cần chi tiết hơn để thợ triển khai được từng hạng mục.
| Tiêu chí | Bản vẽ ý tưởng | Bản vẽ xin phép | Bản vẽ thi công | Bản vẽ nội thất | Bản vẽ hoàn công |
|---|---|---|---|---|---|
| Mục đích chính | Chốt công năng, hình khối | Nộp hồ sơ pháp lý | Xây đúng kỹ thuật | Sản xuất, lắp đặt đồ | Lưu hiện trạng thực tế |
| Tỷ lệ thường gặp | 1/100, 1/200 | 1/100 | 1/50, 1/25, 1/20 | 1/50, 1/20, 1/10 | Theo hiện trạng đo lại |
| Mức chi tiết | Trung bình | Vừa đủ theo hồ sơ | Cao | Cao ở khu vực đồ đạc | Phản ánh sau thi công |
| Ai kiểm tra nhiều nhất | Chủ nhà, kiến trúc sư | Cơ quan cấp phép | Giám sát, nhà thầu | Xưởng nội thất | Chủ nhà, đơn vị quản lý |
| Rủi ro khi dùng sai | Chưa đủ để xây | Thi công phải đoán | Dễ sai nếu thiếu cập nhật | Đồ không khớp tường | Khó sửa chữa về sau |
Năm 2026, chi phí thiết kế nhà ở dân dụng trên thị trường thường được báo theo m² sàn, thay đổi theo phong cách, độ phức tạp kết cấu và mức chi tiết nội thất. Với nhà phố phổ thông, mức thiết kế kiến trúc thường thấp hơn gói thiết kế trọn bộ kiến trúc, kết cấu, điện nước và nội thất.
So sánh theo phương pháp triển khai, tự vẽ sơ bộ phù hợp để ghi nhu cầu gia đình, nhưng không nên dùng thay bản vẽ thi công nếu nhà có từ 2 tầng, nền đất yếu, nhà liền kề hoặc có cải tạo kết cấu. Thuê đơn vị chuyên môn tốn chi phí ban đầu, nhưng giúp giảm rủi ro đập sửa, đặt sai vật tư và tranh cãi với thầu.
Theo kinh nghiệm tư vấn, khoản phí bản vẽ thường nhỏ hơn nhiều so với chi phí sửa sai. Một dầm đặt sai cao độ có thể kéo theo sửa trần, sửa cửa, sửa đường điện và chậm tiến độ 3–7 ngày. Phần thiệt hại này hiếm khi được tính đủ khi gia chủ so sánh giá thiết kế ban đầu.
Sai lầm khiến bản vẽ đúng nhưng nhà vẫn lệch
Bản vẽ đúng vẫn có thể cho ra công trình sai nếu phiên bản không thống nhất, thợ đọc nhầm kích thước hoặc chủ nhà đổi chi tiết ngoài hiện trường.
Sai lầm đầu tiên là dùng nhiều phiên bản bản vẽ cùng lúc. Chủ nhà giữ bản PDF mới, đội thợ lại thi công theo bản in cũ. Chỉ cần vị trí cửa thay đổi 200mm, tủ bếp, công tắc và ổ cắm đã có thể lệch dây chuyền.
Sai lầm thứ hai là chỉ xem phối cảnh 3D rồi bỏ qua mặt cắt. Phối cảnh giúp hình dung thẩm mỹ, nhưng không nói đủ chiều cao dầm, độ dốc mái, lớp chống thấm hay cao độ nền. Nhà nhìn đẹp trên 3D vẫn có thể nóng, tối hoặc vướng dầm nếu mặt cắt xử lý kém.
Sai lầm thứ ba là không khóa kích thước thiết bị trước khi thi công. Máy giặt cửa trước, tủ lạnh side-by-side, bồn cầu treo tường, thang máy gia đình hoặc bồn nước mái đều cần thông số cụ thể. Chờ đến lúc hoàn thiện mới chọn thiết bị sẽ dễ phát sinh đục phá.
Chúng tôi từng xử lý một trường hợp nhà ống 4m x 16m, bản vẽ ban đầu đặt hộp kỹ thuật rộng 300mm. Khi đổi sang đường ống thoát lớn hơn cho hai phòng vệ sinh xếp tầng, không cập nhật bản vẽ, đội thợ vẫn xây hộp kỹ thuật cũ. Kết quả là phải đục tường sau khi trát, vừa tốn nhân công vừa làm yếu mảng tường khu vệ sinh.
Insider tip: trước ngày khởi công, hãy tổ chức một buổi “soát bản vẽ 90 phút” với chủ nhà, kiến trúc sư, kỹ sư kết cấu, thầu chính và đội điện nước. Mỗi bên ký xác nhận trên danh mục bản vẽ đang dùng, gồm mã bản vẽ, ngày phát hành và số trang. Với nhà dân dụng, thao tác nhỏ này thường giảm đáng kể lỗi do giao tiếp.
Các điểm cần kiểm tra tại hiện trường gồm:
- Trục móng và trục cột đã được bắn mốc cố định chưa.
- Cao độ ±0.000 đã thống nhất theo sân, đường hay nền nhà cũ chưa.
- Kích thước cửa đã tính lớp tô, lát, ốp và khuôn cửa chưa.
- Vị trí phễu thu sàn có đủ độ dốc thoát nước 1–2% chưa.
- Ổ cắm bếp đã tránh khu vực chậu rửa và bếp nấu chưa.
- Hộp kỹ thuật có đủ chỗ bảo trì van, co, tê và ống thông hơi chưa.
Câu Hỏi Thường Gặp
Bản vẽ nhà thường gây nhầm ở ba điểm: dùng để làm gì, có tự vẽ được không và khi nào cần bản vẽ thi công chi tiết.
Bản vẽ nhà dùng trong những việc nào?
Bản vẽ nhà dùng trong thiết kế, xin phép xây dựng, thi công, giám sát, tính vật tư và nghiệm thu. Với nhà ở riêng lẻ, bản vẽ còn giúp chủ nhà đối chiếu khi sửa chữa, lắp nội thất hoặc xử lý sự cố điện nước sau này.
Có bản vẽ xin phép rồi có xây ngay được không?
Không nên xây chỉ bằng bản vẽ xin phép nếu hồ sơ thiếu chi tiết kết cấu, điện nước và hoàn thiện. Bản vẽ xin phép thường chưa đủ thông tin về thép, chống thấm, cao độ chi tiết, ổ cắm, đường ống và cấu tạo vật liệu.

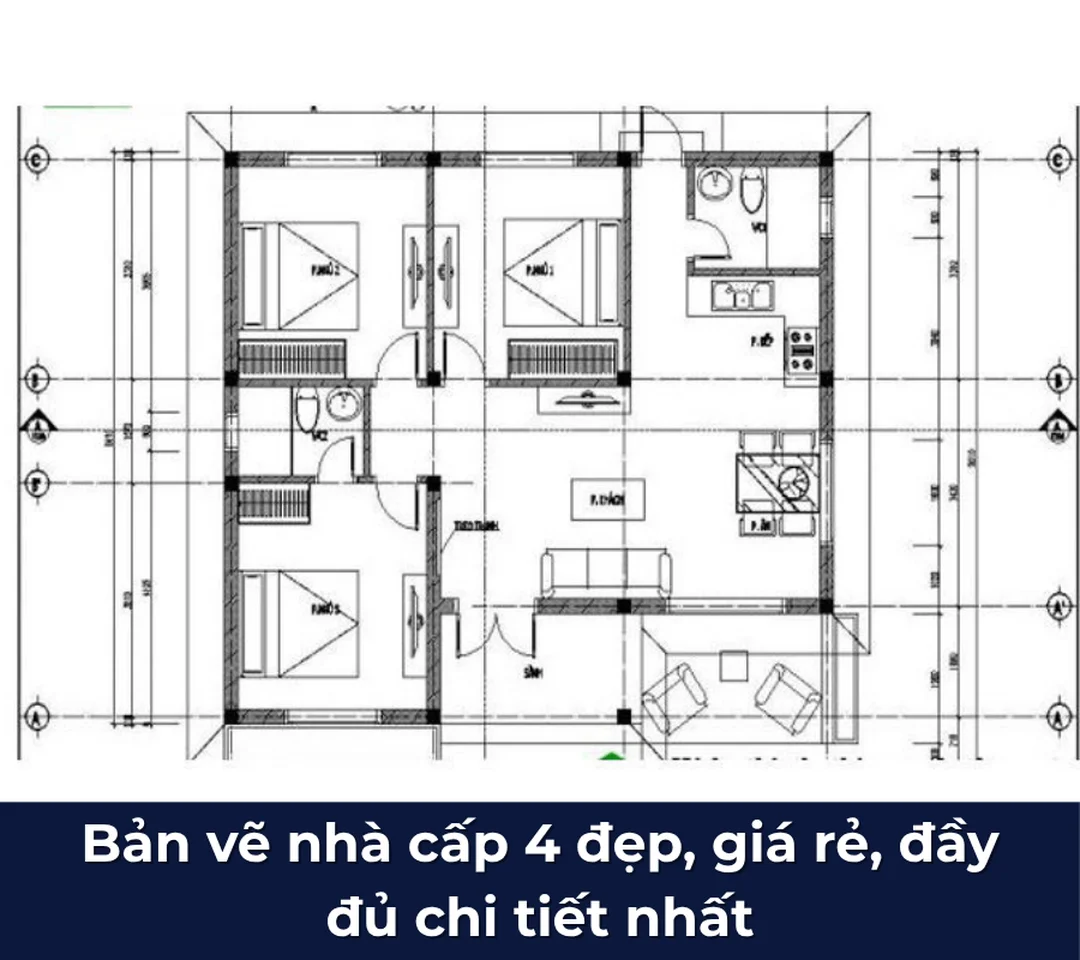

Nhà cấp 4 có cần bản vẽ thi công không?
Nhà cấp 4 vẫn nên có bản vẽ thi công, nhất là khi diện tích trên 80m², mái phức tạp, nền đất yếu hoặc có nhiều phòng vệ sinh. Bản vẽ giúp giảm lỗi chia phòng, thoát nước, lấy sáng và đặt cửa.
Khi nào phải cập nhật bản vẽ?
Bản vẽ phải cập nhật khi đổi kích thước phòng, vị trí cửa, cầu thang, thiết bị vệ sinh, kết cấu chịu lực hoặc hệ thống điện nước. Mọi thay đổi ngoài hiện trường nên được ghi lại bằng bản vẽ điều chỉnh, không chỉ trao đổi miệng.
Chủ nhà nên giữ những bản vẽ nào sau khi hoàn thiện?
Chủ nhà nên giữ bản vẽ hoàn công, bản vẽ điện nước, mặt bằng móng, bản vẽ kết cấu chính và bản vẽ nội thất cố định. Đây là bộ tài liệu quan trọng khi sửa nhà, chống thấm, khoan treo thiết bị hoặc chuyển nhượng công trình.
Bản vẽ nhà dùng trong thiết kế và thi công xây dựng, nhưng giá trị lớn nhất là giúp mọi bên hiểu cùng một thông tin kỹ thuật. Trước khi xây, hãy kiểm tra bản vẽ theo phiên bản mới nhất, đủ mặt bằng, mặt cắt, kết cấu và điện nước.
