Đọc bản vẽ chi tiết là quá trình nhận diện tên chi tiết, hình biểu diễn, kích thước, vật liệu và yêu cầu kỹ thuật để hiểu đúng hình dáng, công dụng và cách chế tạo một bộ phận. Cập nhật tháng 5/2026, kỹ năng này cần kết hợp hình chiếu, kích thước, khung tên, yêu cầu kỹ thuật và tư duy kiểm tra sai lệch.
Bảng Kiểm Nhanh Khi Đọc Bản Vẽ Chi Tiết
Bảng kiểm giúp bạn đọc bản vẽ theo đúng thứ tự, tránh bỏ sót thông tin quan trọng trước khi vẽ lại, gia công hoặc trả lời bài tập Công nghệ 8.
| Hạng mục cần đọc | Dấu hiệu trên bản vẽ | Cách hiểu đúng | Lỗi thường gặp | Kết quả cần đạt |
|---|---|---|---|---|
| Tên chi tiết | Khung tên | Xác định chi tiết là gối đỡ, đai ốc, ống lót, vòng đệm | Đọc hình trước nên đoán sai tên | Biết đối tượng cần phân tích |
| Vật liệu | Ô vật liệu trong khung tên | Biết chi tiết làm bằng thép, gang, nhôm hoặc nhựa kỹ thuật | Bỏ qua vật liệu khi suy luận công dụng | Hiểu khả năng chịu lực, gia công |
| Tỷ lệ | 1:1, 1:2, 2:1 | Phân biệt kích thước thật với kích thước vẽ | Đo trực tiếp trên giấy rồi kết luận | Không nhầm kích thước thực tế |
| Hình chiếu đứng | Hình biểu diễn chính | Nhìn hình dáng chủ đạo của chi tiết | Chọn nhầm hình chiếu chính | Nắm dáng tổng thể nhanh nhất |
| Hình chiếu bằng | Hình đặt dưới hình chiếu đứng | Xác định chiều sâu, lỗ, rãnh, bậc khuất | Đọc tách rời từng hình | Ghép được hình khối 3D |
| Hình chiếu cạnh | Hình đặt bên phải hoặc bên trái | Kiểm tra chiều rộng và phần khuất | Nhầm hướng nhìn trái – phải | Hoàn chỉnh hình dạng không gian |
| Hình cắt | Vùng gạch gạch vật liệu | Thấy cấu tạo bên trong như lỗ, rãnh, khoang | Tưởng phần gạch là bề mặt trang trí | Hiểu kết cấu bên trong |
| Kích thước chung | Dài, rộng, cao lớn nhất | Xác định khổ bao của chi tiết | Chỉ đọc kích thước nhỏ lẻ | Biết chi tiết chiếm không gian bao nhiêu |
| Kích thước thành phần | Lỗ, bậc, rãnh, ren | Biết vị trí và kích thước từng bộ phận | Bỏ qua khoảng cách tâm lỗ | Đủ dữ liệu để vẽ hoặc gia công |
| Đường nét | Nét liền đậm, nét đứt, nét chấm gạch | Phân biệt cạnh thấy, cạnh khuất, trục đối xứng | Đọc mọi nét như nhau | Không nhầm cạnh thật với đường trục |
| Yêu cầu kỹ thuật | Ghi chú cuối bản vẽ | Nhận biết làm tù cạnh, xử lý bề mặt, độ nhám | Chỉ đọc hình và kích thước | Hiểu điều kiện chế tạo |
| Kiểm tra logic | Đối chiếu các hình chiếu | So sánh kích thước, trục, lỗ giữa các hình | Không kiểm tra mâu thuẫn | Phát hiện lỗi trước khi sử dụng bản vẽ |
Khung tên: vùng chứa tên chi tiết, vật liệu, tỷ lệ, người vẽ và thông tin quản lý bản vẽ.
Hình biểu diễn: tập hợp hình chiếu, hình cắt, mặt cắt dùng để mô tả hình dạng bên ngoài và bên trong của chi tiết.
Kích thước chức năng: kích thước ảnh hưởng trực tiếp đến lắp ghép, chuyển động hoặc khả năng làm việc của chi tiết.
Theo ISO 129-1:2018, nguyên tắc ghi kích thước và dung sai trên bản vẽ 2D được chuẩn hóa để người thiết kế, người kiểm tra và người gia công hiểu cùng một dữ liệu. Vì vậy, khi đọc bản vẽ chi tiết, bạn không nên chỉ nhìn hình mà phải đọc cả con số, ký hiệu và ghi chú đi kèm.
Đọc thêm: Bản Vẽ Nhà Dùng Trong Thiết Kế Và Thi Công: Cách Hiểu Đúng 2026

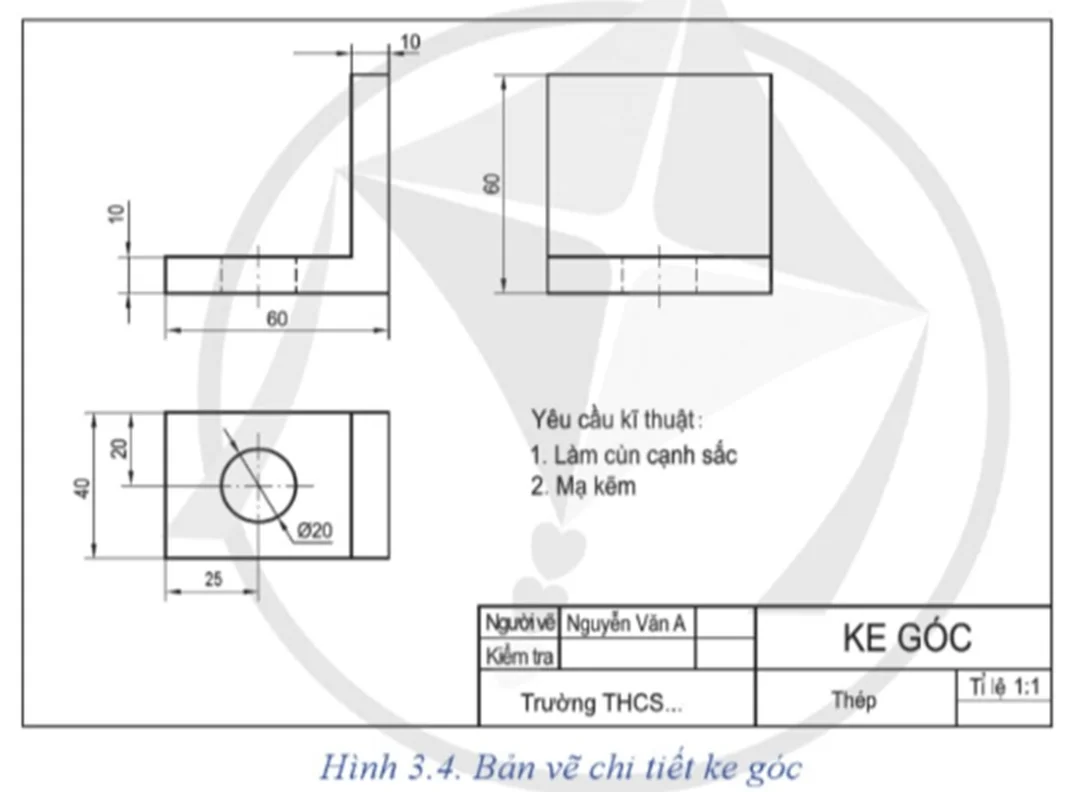

Trình Tự Đọc Chuẩn Không Bị Rối
Trình tự đọc bản vẽ chi tiết nên đi từ khung tên, hình biểu diễn, kích thước đến yêu cầu kỹ thuật. Thứ tự này giúp bạn hiểu từ tổng quan đến chi tiết.
Một người mới thường nhìn ngay vào hình vẽ vì phần này dễ thấy nhất. Cách đó nhanh nhưng dễ sai, nhất là khi chi tiết có lỗ xuyên, mặt cắt hoặc nhiều bậc nhỏ.

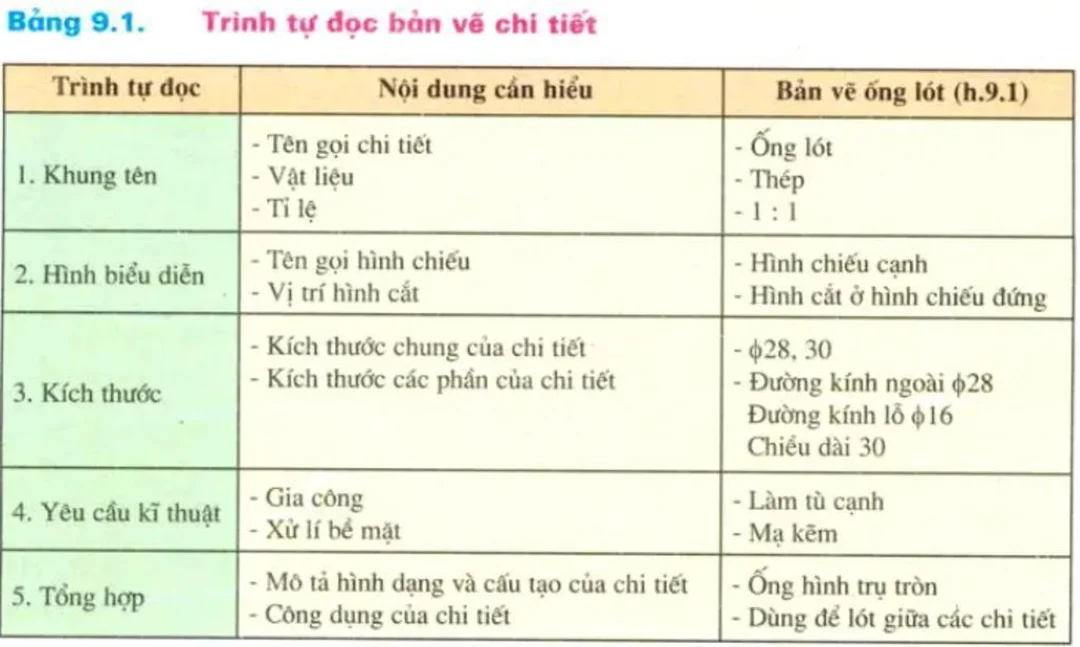

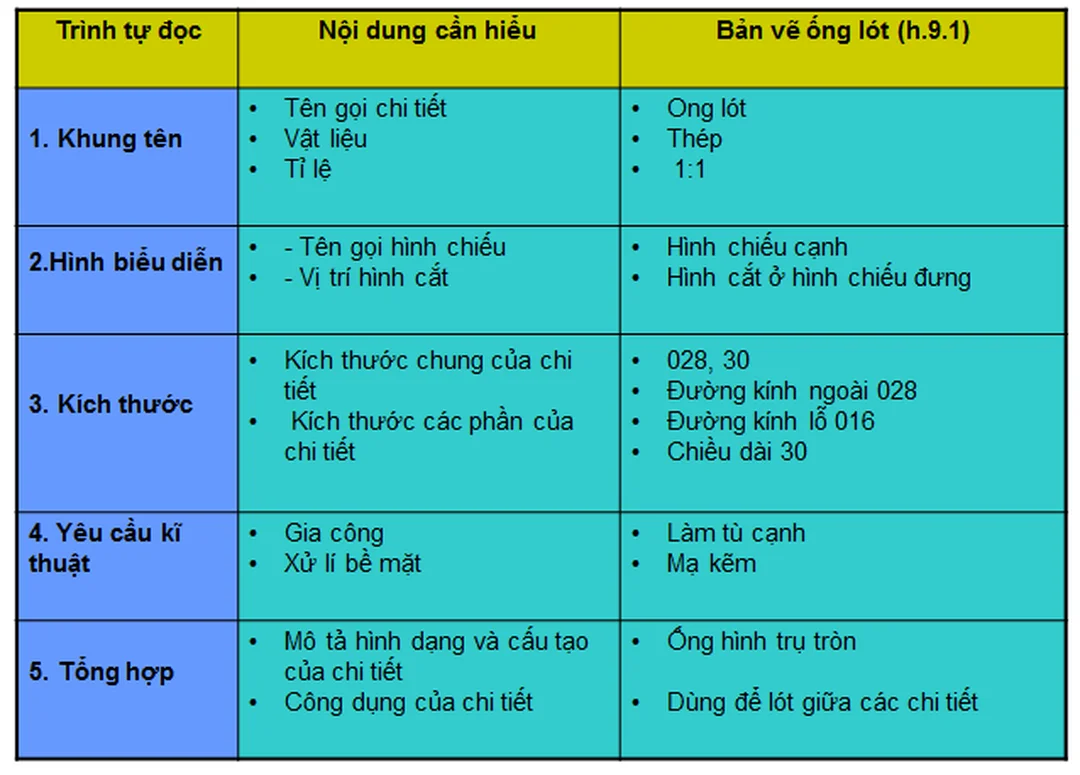

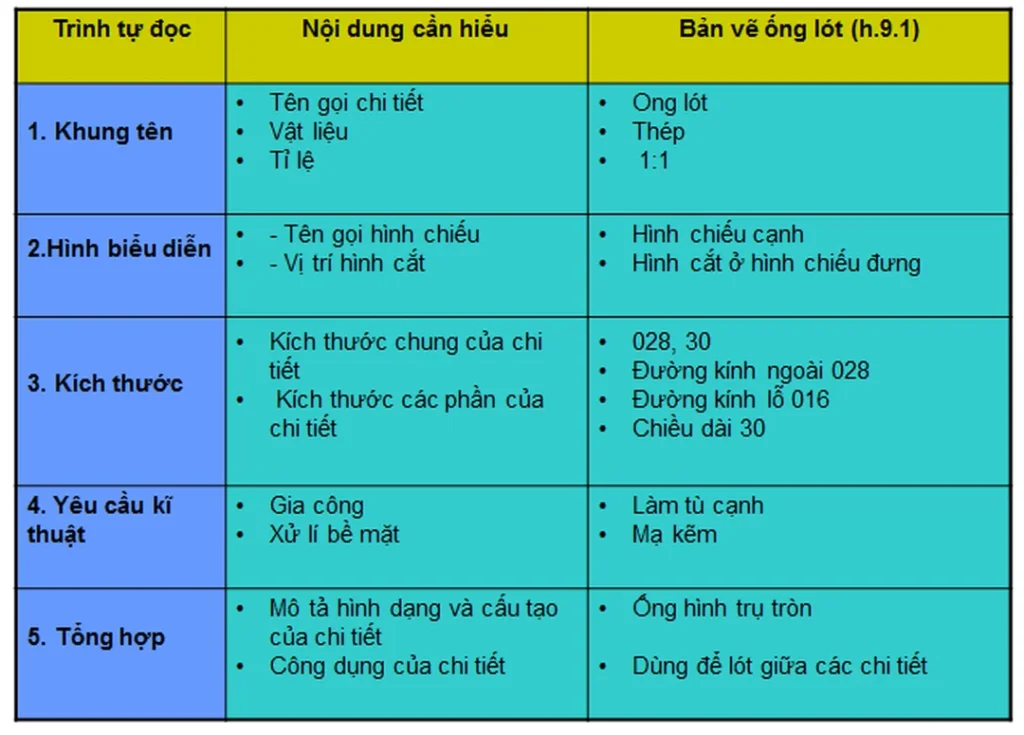

Quy trình thực tế nên đi theo 5 bước:
- Đọc khung tên để biết tên chi tiết, vật liệu, tỷ lệ và đơn vị.
- Xác định các hình biểu diễn đang có: hình chiếu đứng, bằng, cạnh, hình cắt hoặc mặt cắt.
- Đọc kích thước chung trước, sau đó đọc kích thước từng bộ phận.
- Kiểm tra yêu cầu kỹ thuật như làm tù cạnh, độ nhám, dung sai, nhiệt luyện nếu có.
- Ghép thông tin từ các hình chiếu để hình dung chi tiết ở dạng 3D.
Trong một hồ sơ thực tế, chúng tôi thường yêu cầu học viên che bớt phần kích thước trong 2 phút đầu và chỉ nhận diện hình chiếu. Sau đó mới mở phần kích thước để kiểm tra suy luận. Cách này giúp người học không bị “ngập số” khi bản vẽ có nhiều đường dóng và mũi tên.
⚠️ Lưu ý: Nếu bản vẽ dùng tỷ lệ 2:1, hình trên giấy lớn gấp đôi vật thật. Kích thước ghi bằng số mới là kích thước cần dùng, không phải kích thước đo bằng thước trên bản in.
Với bản vẽ học sinh lớp 8, trình tự thường dừng ở khung tên, hình biểu diễn, kích thước và yêu cầu kỹ thuật. Với bản vẽ cơ khí sản xuất, cần đọc thêm dung sai, độ nhám, ký hiệu ren, ký hiệu hàn hoặc chuẩn kiểm tra nếu bản vẽ có yêu cầu.
Bài viết liên quan: Bản Vẽ Nhà 2026: Cách Đọc, Bộ Hồ Sơ Và Chi Phí
Nhìn Hình Chiếu Để Hiểu Hình Dáng Chi Tiết
Muốn hiểu hình dáng chi tiết, hãy đọc tên hình chiếu, hướng nhìn và mối liên hệ giữa các hình. Không nên phân tích từng hình như ba bức tranh riêng biệt.
Trong bản vẽ chi tiết, hình chiếu đứng thường được chọn làm hình biểu diễn chính vì thể hiện rõ nhất hình dạng đặc trưng. Hình chiếu bằng bổ sung chiều sâu, còn hình chiếu cạnh giúp kiểm tra phần rộng, lỗ bên hoặc mặt nghiêng.
Khi đọc, hãy tìm các trục đối xứng trước. Đường trục thường đi qua tâm lỗ, tâm trụ hoặc tâm chi tiết tròn xoay. Nếu bản vẽ có lỗ tròn ở hình chiếu bằng nhưng lại là hai nét đứt ở hình chiếu đứng, đó là dấu hiệu lỗ nằm khuất trong vật thể.
Kinh nghiệm tại xưởng cho thấy lỗi phổ biến không nằm ở việc “không biết hình chiếu”, mà nằm ở việc không ghép hình chiếu. Có trường hợp học viên nhìn hình chiếu đứng thấy một rãnh chữ U, nhưng quên đối chiếu hình chiếu bằng nên tưởng đó là lỗ xuyên. Khi vẽ lại, chi tiết sai hoàn toàn công dụng kẹp.
Một mẹo nhanh là đọc theo cặp: đứng – bằng, đứng – cạnh, bằng – cạnh. Mỗi kích thước hoặc đường nét quan trọng nên xuất hiện hợp lý ở ít nhất một cặp hình chiếu. Nếu một cạnh thấy ở hình này nhưng không có dấu hiệu tương ứng ở hình khác, bạn cần kiểm tra lại hướng nhìn.
Khi nào cần hình cắt?
Hình cắt cần thiết khi hình chiếu bình thường không thể hiện rõ cấu tạo bên trong. Với chi tiết có lỗ bậc, rãnh trong, lỗ ren hoặc khoang rỗng, hình cắt giúp giảm số nét đứt và làm bản vẽ dễ đọc hơn.
Theo ISO 128-3:2020, nguyên tắc trình bày hình chiếu, mặt cắt và hình cắt được dùng để thống nhất cách biểu diễn trên bản vẽ kỹ thuật. Trong thực hành, điều này giúp người đọc phân biệt rõ phần bị cắt, phần nhìn thấy và phần nằm phía sau mặt phẳng cắt.
Xem thêm: Bản Vẽ Nhà Xác Định Gì? Cách Đọc Đúng Năm 2026

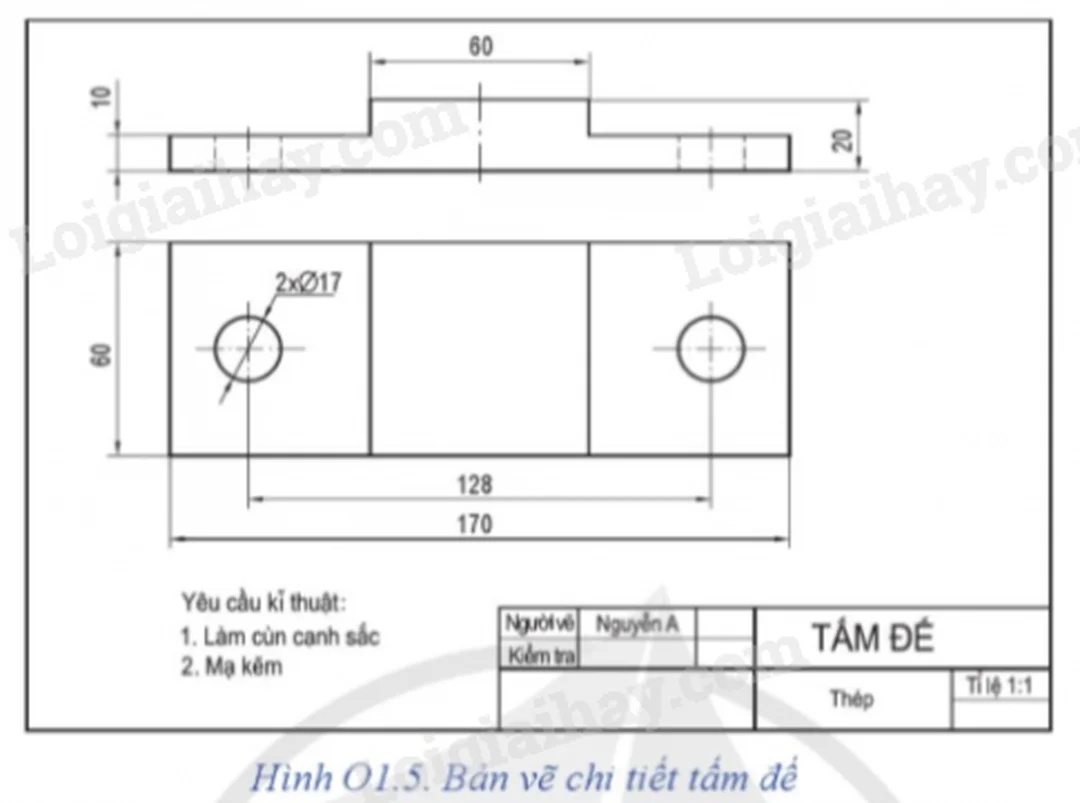

Đọc Kích Thước Và Yêu Cầu Kỹ Thuật
Kích thước cho biết chi tiết lớn bao nhiêu, còn yêu cầu kỹ thuật cho biết chi tiết phải được làm như thế nào. Đọc thiếu một trong hai phần đều có thể dẫn đến sai sản phẩm.

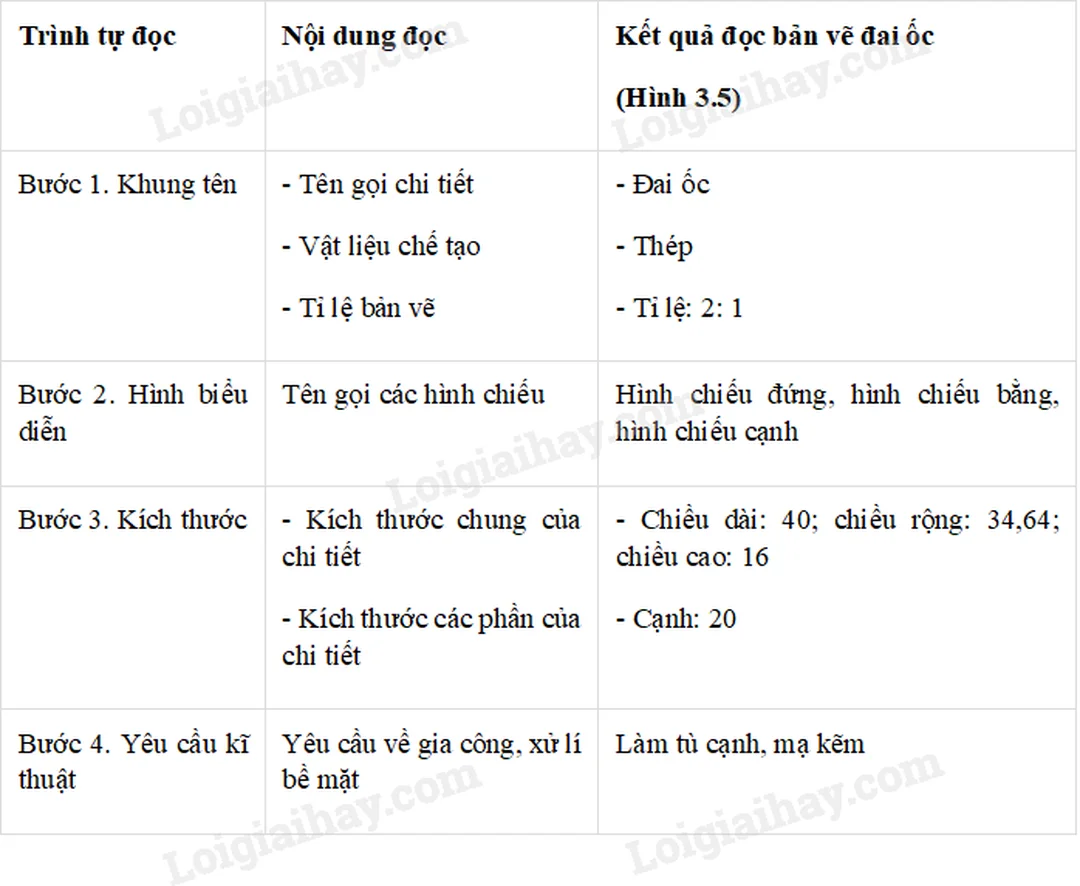

[](https://www.youtube.com/watch?v=ppScL4nrLKs)Video minh họa cách đọc bản vẽ chi tiết đai ốc và bản vẽ kỹ thuật ở mức cơ bản, phù hợp để đối chiếu với trình tự đọc trong bài.
Kích thước cần đọc theo lớp: kích thước bao, kích thước vị trí, kích thước hình dạng và kích thước lắp ghép. Với chi tiết cơ khí, kích thước lỗ, khoảng cách tâm và bề dày thường quan trọng hơn kích thước trang trí.
Sai lầm phổ biến là đọc kích thước theo thứ tự mắt nhìn, thấy số nào đọc số đó. Cách đúng là đặt câu hỏi: kích thước này mô tả toàn bộ chi tiết, một bộ phận, hay vị trí của bộ phận đó?

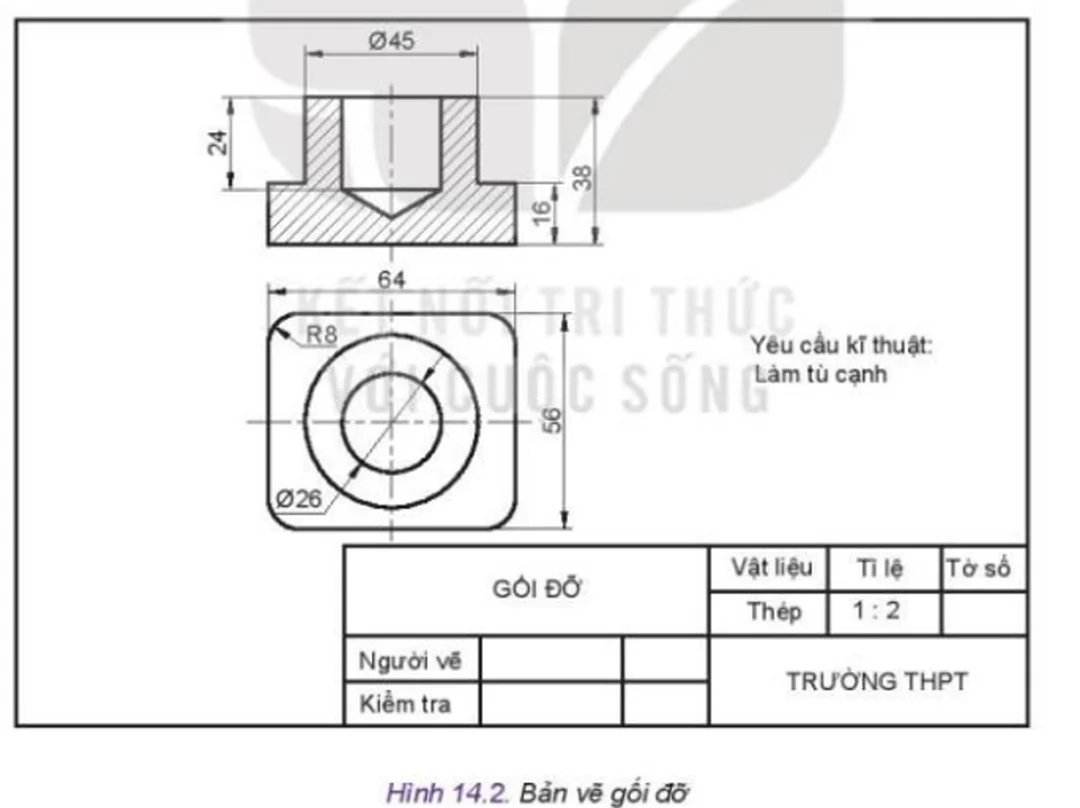

Ví dụ, với một gối đỡ có lỗ tròn ở giữa, đường kính lỗ cho biết kích thước lắp trục. Khoảng cách từ tâm lỗ đến đáy cho biết vị trí làm việc. Nếu chỉ đọc đường kính mà bỏ qua khoảng cách tâm, chi tiết có thể vẫn “đúng lỗ” nhưng sai vị trí lắp.
Yêu cầu kỹ thuật thường ngắn nhưng rất quan trọng. Các ghi chú như “làm tù cạnh sắc”, “không ba via”, “độ nhám Ra 3.2” hoặc “vát mép 1×45°” quyết định chất lượng sử dụng sau gia công.
Mẹo chuyên gia: khi bản vẽ có nhiều kích thước, hãy khoanh nhóm kích thước theo chức năng. Nhóm lắp ghép, nhóm định vị và nhóm gia công nên được đọc riêng. Với chi tiết có lỗ, luôn kiểm tra tối thiểu 3 dữ liệu: đường kính lỗ, vị trí tâm lỗ và chiều sâu hoặc trạng thái xuyên/không xuyên.
Năm 2026, người học bản vẽ kỹ thuật không chỉ đọc bản in giấy mà còn đọc file PDF, DWG, mô hình CAD và dữ liệu BIM. Một số khóa CAD/CNC tại Việt Nam đang công bố học phí thực hành khoảng 6–15 triệu đồng cho các chương trình lập trình, vận hành CNC cấp tốc. Con số này cho thấy kỹ năng đọc bản vẽ đã vượt phạm vi bài tập lớp 8 và trở thành năng lực nghề nghiệp có giá trị.
Có thể bạn quan tâm: Bản Vẽ Mặt Bằng: Cách Đọc, Kiểm Tra Và Chốt Phương Án 2026
So Sánh Bản Vẽ Chi Tiết Với Bản Vẽ Lắp
Bản vẽ chi tiết phục vụ chế tạo từng bộ phận, còn bản vẽ lắp phục vụ hiểu quan hệ giữa nhiều bộ phận. Nhầm hai loại bản vẽ sẽ dẫn đến đọc sai mục đích.
| Tiêu chí | Bản vẽ chi tiết | Bản vẽ lắp | Ý nghĩa khi đọc |
|---|---|---|---|
| Đối tượng | Một chi tiết riêng lẻ | Một cụm gồm nhiều chi tiết | Xác định đọc để chế tạo hay lắp ráp |
| Nội dung chính | Hình biểu diễn, kích thước, yêu cầu kỹ thuật, khung tên | Hình biểu diễn, kích thước lắp, bảng kê, khung tên | Tránh tìm bảng kê trong bản vẽ chi tiết |
| Kích thước | Đầy đủ cho chế tạo | Chủ yếu kích thước lắp và bao | Không dùng bản vẽ lắp để gia công từng chi tiết |
| Vật liệu | Thường ghi rõ vật liệu của chi tiết | Vật liệu nằm trong bảng kê hoặc hồ sơ liên quan | Đọc sai vật liệu dễ chọn sai phôi |
| Yêu cầu kỹ thuật | Có thể rất cụ thể | Thường thiên về yêu cầu lắp ráp | Phân biệt yêu cầu gia công và yêu cầu lắp |
| Người dùng chính | Thợ gia công, kỹ thuật viên, người kiểm tra | Thợ lắp ráp, kỹ sư thiết kế, quản lý sản xuất | Đúng người dùng thì đọc đúng trọng tâm |
Trong thực tế kiến trúc và cơ khí, bản vẽ chi tiết giống như “câu trả lời cho câu hỏi làm một bộ phận ra sao”. Bản vẽ lắp lại trả lời câu hỏi “các bộ phận làm việc với nhau thế nào”.
Với người mới, cách phân biệt nhanh là tìm bảng kê. Nếu bản vẽ có danh sách nhiều chi tiết, số thứ tự chi tiết và quan hệ lắp ráp, đó thường là bản vẽ lắp. Nếu bản vẽ tập trung vào một tên chi tiết, vật liệu và kích thước chế tạo, đó là bản vẽ chi tiết.
Chúng tôi từng kiểm tra một bộ hồ sơ lan can thép, trong đó người đọc mới lấy kích thước bao trên bản vẽ lắp để cắt từng thanh. Kết quả là một số thanh thiếu chiều dài vì bản vẽ lắp chưa thể hiện phần chôn, khe hở hàn và mép cắt. Khi quay lại bản vẽ chi tiết, kích thước gia công mới được xác định đúng.
So sánh đọc bản vẽ giấy và bản vẽ số
Bản vẽ giấy giúp rèn tư duy hình chiếu vì mọi thông tin hiển thị cố định. Bản vẽ số trên CAD hoặc BIM cho phép bật tắt lớp, đo nhanh và kiểm tra mô hình 3D. Tuy vậy, bản vẽ số không thay thế được kỹ năng đọc ký hiệu.
Bản vẽ giấy dễ tạo thói quen kiểm tra bằng mắt. Bản vẽ số dễ tạo thói quen phụ thuộc lệnh đo. Người học tốt nên bắt đầu bằng bản vẽ in, sau đó dùng phần mềm để kiểm chứng hình khối và kích thước.
Sai Lầm Thường Gặp Khi Đọc Bản Vẽ Chi Tiết
Sai lầm lớn nhất khi đọc bản vẽ chi tiết là chỉ nhìn hình mà bỏ qua tỷ lệ, kích thước và ghi chú kỹ thuật. Lỗi này thường không lộ ngay nhưng gây sai khi vẽ lại hoặc gia công.
Lỗi thứ nhất là đọc kích thước theo cảm giác. Nhiều người thấy hình dài thì cho rằng kích thước dài nhất là quan trọng nhất. Trong chi tiết lắp ghép, kích thước tâm lỗ hoặc đường kính lỗ có thể quan trọng hơn chiều dài tổng.
Lỗi thứ hai là nhầm nét đứt với cạnh thấy. Nét đứt biểu diễn cạnh khuất, không phải đường bao nhìn thấy. Nếu lấy nét đứt làm cạnh ngoài, hình dạng 3D sẽ bị đảo và phần lỗ bên trong dễ bị hiểu sai thành rãnh hở.
Lỗi thứ ba là bỏ qua yêu cầu kỹ thuật vì phần này thường ít chữ. Trong sản xuất, một chi tiết đúng kích thước nhưng còn ba via sắc ở mép vẫn có thể không đạt. Với chi tiết chuyển động, độ nhám bề mặt cũng ảnh hưởng đến ma sát và tuổi thọ.
Lỗi thứ tư là không kiểm tra đơn vị và tỷ lệ. Bản vẽ kỹ thuật ở Việt Nam thường dùng milimét nếu không ghi khác. Khi bản vẽ được in, phóng to hoặc thu nhỏ, tỷ lệ in có thể thay đổi nhưng con số kích thước vẫn là dữ liệu chính.
Lỗi thứ năm là đọc bản vẽ chi tiết như bài học thuộc lòng. Trình tự đọc chỉ là khung. Điểm quan trọng là hiểu vì sao chi tiết có lỗ, vì sao có bậc, vì sao cần vát mép và phần nào ảnh hưởng đến lắp ráp.
Insider tip: trước khi kết luận hình dáng, hãy tự phác nhanh chi tiết bằng 3 khối cơ bản: khối hộp, khối trụ và phần bị khoét. Nếu không thể phác trong 60–90 giây, nghĩa là bạn chưa ghép đủ thông tin từ các hình chiếu.
Câu Hỏi Thường Gặp
Đọc bản vẽ chi tiết thường gây khó ở hình chiếu, kích thước và yêu cầu kỹ thuật. Các câu hỏi dưới đây giúp xử lý những điểm dễ nhầm nhất khi học hoặc làm thực tế.
Đọc bản vẽ chi tiết bắt đầu từ đâu?
Bạn nên bắt đầu từ khung tên để biết tên chi tiết, vật liệu và tỷ lệ. Sau đó mới đọc hình biểu diễn, kích thước và yêu cầu kỹ thuật. Cách này giúp tránh đoán hình theo cảm giác.
Làm sao biết chi tiết có lỗ xuyên hay lỗ không xuyên?
Hãy đối chiếu hình chiếu với hình cắt, nét đứt và ký hiệu chiều sâu nếu có. Nếu lỗ xuất hiện liên tục qua chiều dày và không có đáy lỗ, đó thường là lỗ xuyên. Nếu có đường giới hạn đáy, cần đọc thêm kích thước chiều sâu.
Vì sao không nên đo kích thước trực tiếp trên bản in?
Bản in có thể bị phóng to, thu nhỏ hoặc sai tỷ lệ khi xuất PDF. Kích thước ghi bằng số trên bản vẽ mới là giá trị cần dùng. Đo trực tiếp chỉ phù hợp để kiểm tra tương đối bố cục hình.
Bản vẽ chi tiết có bắt buộc có đủ ba hình chiếu không?
Không phải lúc nào cũng cần đủ ba hình chiếu. Nếu một hoặc hai hình biểu diễn đã mô tả rõ hình dạng và kích thước, bản vẽ có thể rút gọn. Với chi tiết phức tạp, cần thêm hình cắt, mặt cắt hoặc hình chiếu phụ.

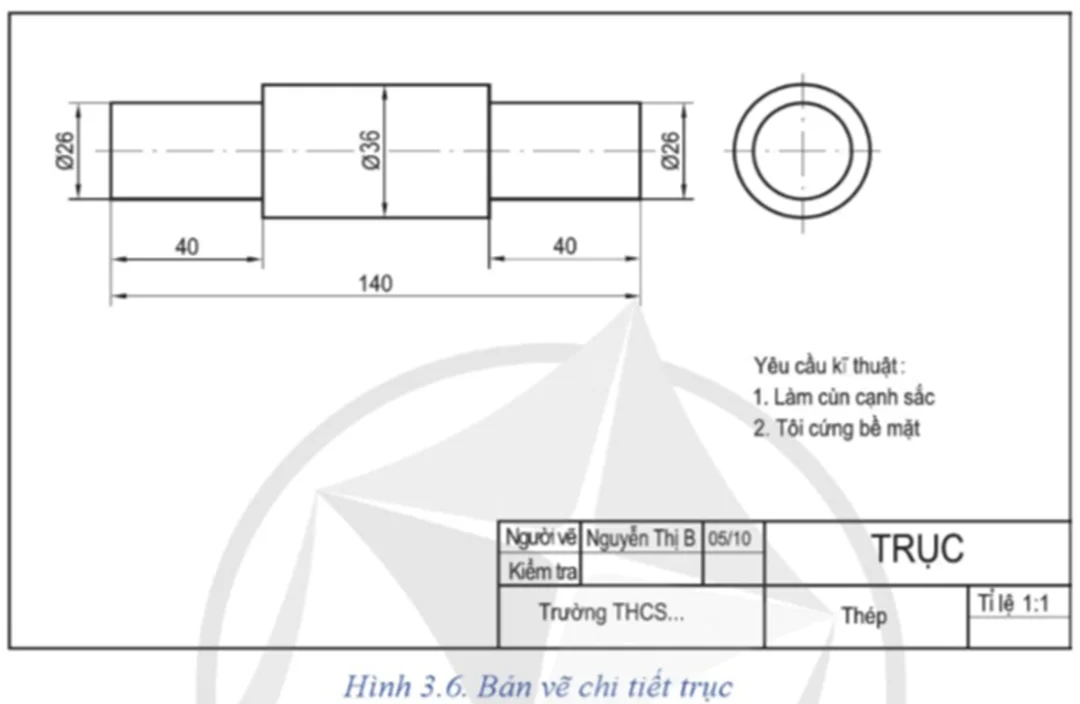

Người mới nên luyện đọc bản vẽ chi tiết như thế nào?
Hãy chọn bản vẽ đơn giản như vòng đệm, ống lót, đai ốc hoặc gối đỡ. Mỗi bản vẽ nên luyện theo ba việc: đọc bảng kiểm, phác lại hình 3D và giải thích công dụng của từng kích thước quan trọng.
Nắm vững đọc bản vẽ chi tiết giúp bạn hiểu đúng hình dáng, kích thước và yêu cầu chế tạo của từng bộ phận. Khi luyện tập, hãy đọc theo trình tự, đối chiếu các hình chiếu và luôn kiểm tra kích thước chức năng trước khi kết luận.
