Bản vẽ nhà gác lửng là bộ hồ sơ thể hiện cách bố trí tầng trệt, tầng lửng, cầu thang, kết cấu và hệ kỹ thuật để thi công nhà có không gian lửng an toàn, đúng công năng. Cập nhật tháng 5/2026, người xây nhà nên kiểm tra kỹ mặt bằng công năng, hồ sơ kiến trúc, chiều cao tầng lửng và chi phí thiết kế trước khi chốt phương án.
Hồ Sơ Bản Vẽ Cần Có Trước Khi Xây
Một bộ bản vẽ đủ dùng để thi công phải có kiến trúc, kết cấu, điện nước và chi tiết cầu thang. Thiếu một trong bốn nhóm này, công trình dễ phát sinh khi ra công trường.

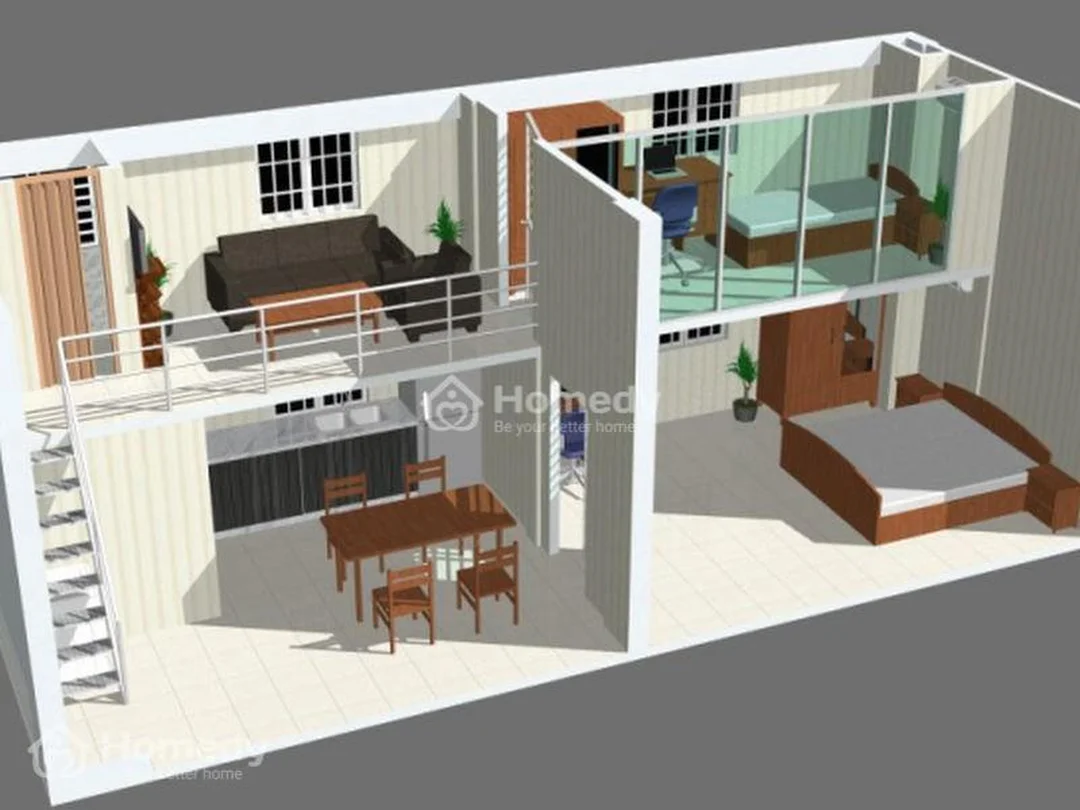

Bản vẽ 3D: phối cảnh mô phỏng hình khối, màu sắc, vật liệu và tỷ lệ không gian sau hoàn thiện.
Bản 3D giúp bạn hình dung nhà đẹp hay không, nhưng chưa đủ để đội thợ thi công chính xác. Với nhà gác lửng, phần dễ sai nhất là cao độ sàn lửng, dầm đỡ, thang và khoảng thông tầng.
Một bộ bản vẽ nhà gác lửng nên có tối thiểu 6 phần:

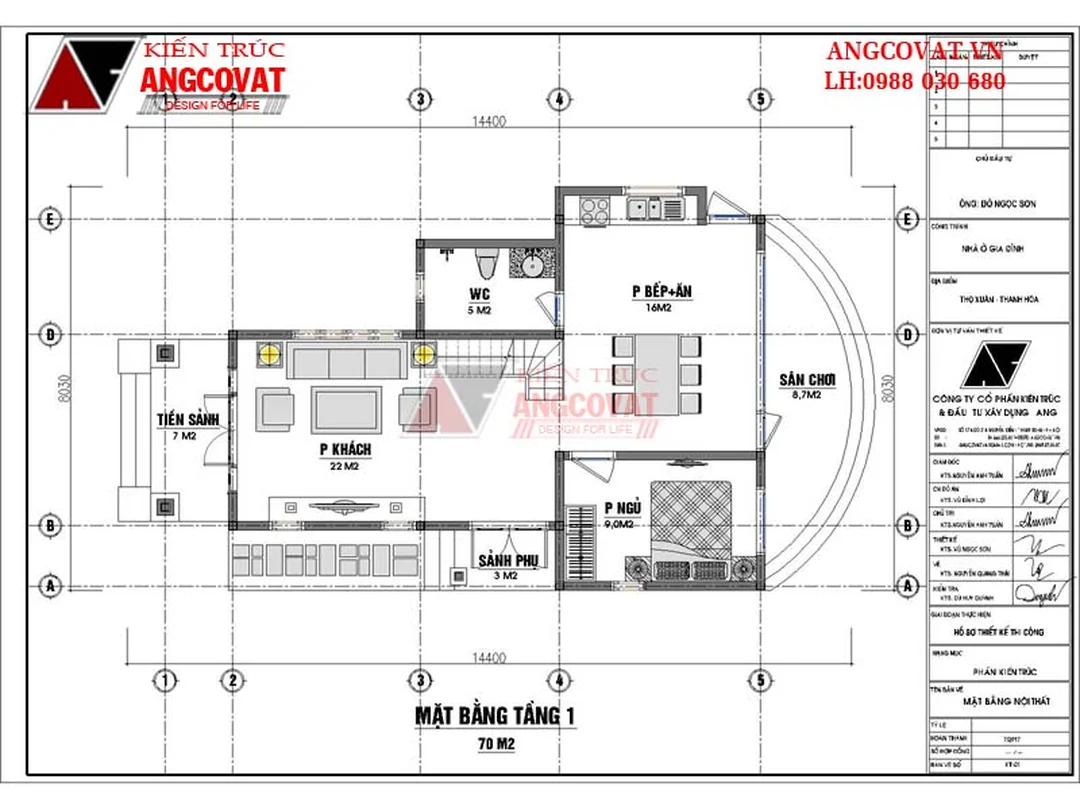

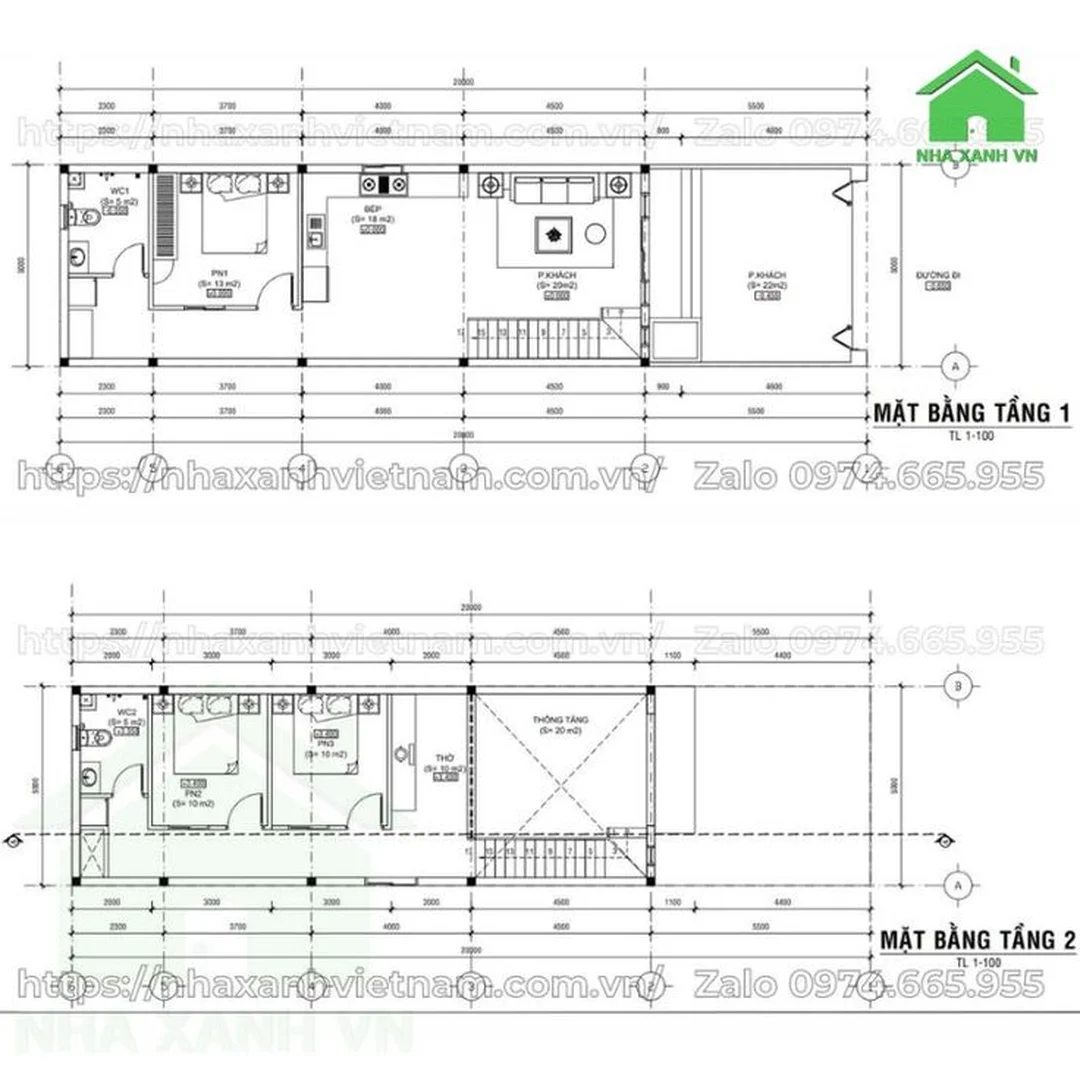

- Mặt bằng tầng trệt, tầng lửng, mái và sân trước sau.
- Mặt đứng, mặt cắt dọc, mặt cắt ngang thể hiện cao độ.
- Chi tiết cầu thang, lan can, cửa sổ, thông tầng.
- Bản vẽ kết cấu móng, cột, dầm, sàn lửng, mái.
- Bản vẽ điện, cấp thoát nước, vị trí điều hòa và đèn.
- Bảng vật liệu chính, ghi chú kỹ thuật và phạm vi hoàn thiện.
Theo TCVN 4451:2012, nhà ở cần được thiết kế theo nguyên tắc đáp ứng công năng, an toàn, vệ sinh và điều kiện sử dụng. Với tầng lửng, yêu cầu này càng quan trọng vì phần lửng vừa là không gian ở, vừa ảnh hưởng trực tiếp đến tầng trệt.
Kinh nghiệm thực tế của chúng tôi khi rà hồ sơ nhà 5x20m là nhiều bản 3D nhìn thoáng nhưng mặt cắt lại thiếu cao độ dầm. Khi thi công, trần bếp bị thấp hơn dự kiến 180–250mm, làm hệ tủ bếp và hút mùi phải chỉnh lại.

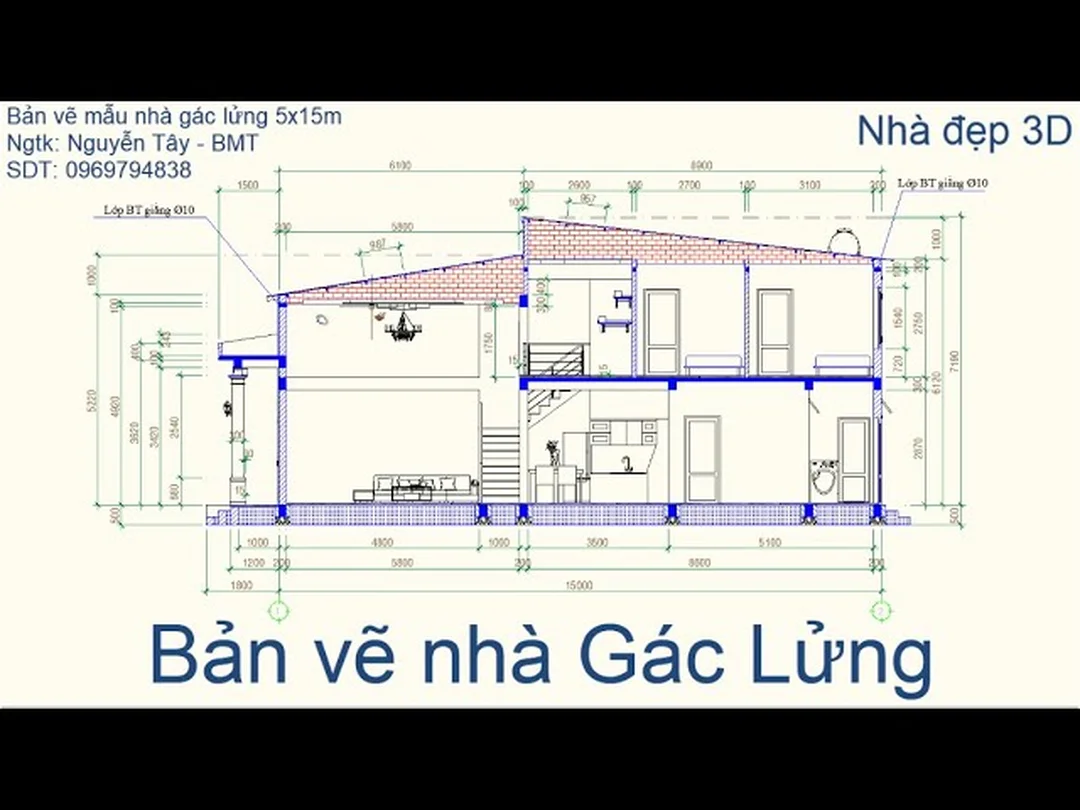

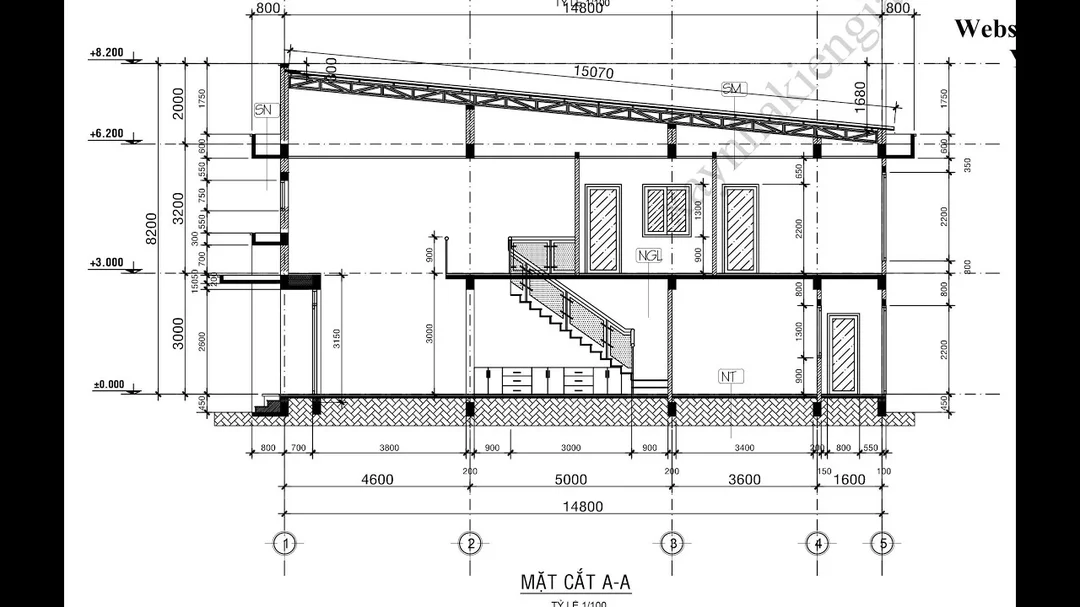

Vì vậy, trước khi ký bản vẽ nhà gác lửng, bạn nên yêu cầu kiến trúc sư in ít nhất một mặt cắt đi qua cầu thang. Mặt cắt này cho thấy tầng trệt có bị nén thấp, gác có đủ đứng thẳng và mái có cần chống nóng bổ sung hay không.
Đọc thêm: Bản Vẽ Nhà 2026: Cách Đọc, Bộ Hồ Sơ Và Chi Phí
Bảng Gợi Ý Mặt Bằng Theo Diện Tích
Mặt bằng nhà gác lửng nên chọn theo chiều ngang đất, số người ở và vị trí lấy sáng. Bảng dưới đây giúp bạn tra nhanh phương án phổ biến trước khi làm việc với kiến trúc sư.
| Kích thước đất | Diện tích đất | Tỷ lệ gác nên xét | Công năng tầng trệt | Công năng tầng lửng | Phù hợp với |
|---|---|---|---|---|---|
| 4x12m | 48m² | 45–55% | Khách, bếp, WC | 1 ngủ nhỏ | 1–2 người |
| 4x16m | 64m² | 50–60% | Khách, bếp, 1 ngủ | 1 ngủ, thờ | Vợ chồng trẻ |
| 4x20m | 80m² | 55–65% | Khách, bếp, 1 ngủ, sân sau | 1–2 ngủ | Gia đình 3–4 người |
| 5x12m | 60m² | 45–55% | Khách, ăn, 1 ngủ | 1 ngủ, WC nhỏ | Nhà đô thị nhỏ |
| 5x15m | 75m² | 50–60% | Khách, bếp, 1 ngủ | 1 ngủ, thờ | 3–4 người |
| 5x16m | 80m² | 50–60% | Khách, bếp, 1 ngủ, WC | 1–2 ngủ | Gia đình có trẻ nhỏ |
| 5x20m | 100m² | 55–65% | Sân, khách, bếp, 1 ngủ | 2 ngủ hoặc thờ + ngủ | 4–5 người |
| 6x12m | 72m² | 45–55% | Khách rộng, bếp, 1 ngủ | 1 ngủ, sinh hoạt chung | Đất ngang tốt |
| 6x20m | 120m² | 50–60% | Sân, khách, bếp, 2 ngủ | 1 ngủ, thờ | 5 người |
| 7x12m | 84m² | 40–55% | Khách, bếp, 2 ngủ | 1 phòng đa năng | Nhà vườn nhỏ |
| 8x12m | 96m² | 40–50% | Không gian mở, 2 ngủ | Thờ, kho, làm việc | Ưu tiên thoáng |
| 5x25m | 125m² | 45–60% | Sân trước, khách, bếp, 2 ngủ | 1–2 phòng | Đất sâu cần giếng trời |
⚠️ Lưu ý: Theo cách hiểu phổ biến từ QCVN 01:2021/BXD, tầng lửng nhà ở riêng lẻ chỉ không tính vào số tầng cao khi diện tích sàn lửng không vượt quá 65% diện tích sàn ngay bên dưới và chỉ có một tầng lửng thuộc trường hợp này.
Bảng trên là khung tham khảo, không thay thế hồ sơ thiết kế được kiểm tra theo lộ giới, mật độ xây dựng và quy định địa phương. Một lô 5x20m ở hẻm nhỏ có thể cần giải pháp khác lô 5x20m ở đường lớn.
Khi tính diện tích thiết kế, đơn vị tư vấn thường tính theo tổng diện tích sàn triển khai bản vẽ. Thị trường năm 2026 ghi nhận gói thiết kế nhà cấp 4 thường dao động khoảng 100.000–160.000đ/m², còn nhà phố có thể rộng hơn, khoảng 100.000–300.000đ/m² tùy phạm vi hồ sơ.
Theo Quyết định 425/QĐ-BXD ngày 30/03/2026, Bộ Xây dựng đã công bố suất vốn đầu tư xây dựng và giá xây dựng tổng hợp bộ phận kết cấu công trình năm 2025. Khi lập ngân sách 2026, bạn nên đối chiếu thêm công bố giá vật liệu tại địa phương vì thép, xi măng và nhân công biến động theo vùng.
Chủ đề liên quan: Bản Vẽ Nhà Xác Định Gì? Cách Đọc Đúng Năm 2026
Chọn Mẫu Gác Lửng Theo Lô Đất
Mẫu gác lửng đúng không phải mẫu nhiều phòng nhất, mà là mẫu giữ được ánh sáng, thông gió và lối đi rõ. Nhà càng hẹp ngang, vị trí cầu thang càng cần chốt sớm.
Với đất 4m ngang, cầu thang nên bám tường để giữ trục giao thông gọn. Nếu đặt thang giữa nhà, tầng trệt dễ bị chia vụn thành các khoang nhỏ, phòng khách thiếu chiều sâu và bếp khó thoát mùi.
Video tham khảo phối cảnh và cách bố trí nhà gác lửng 5x20m theo phong cách hiện đại.

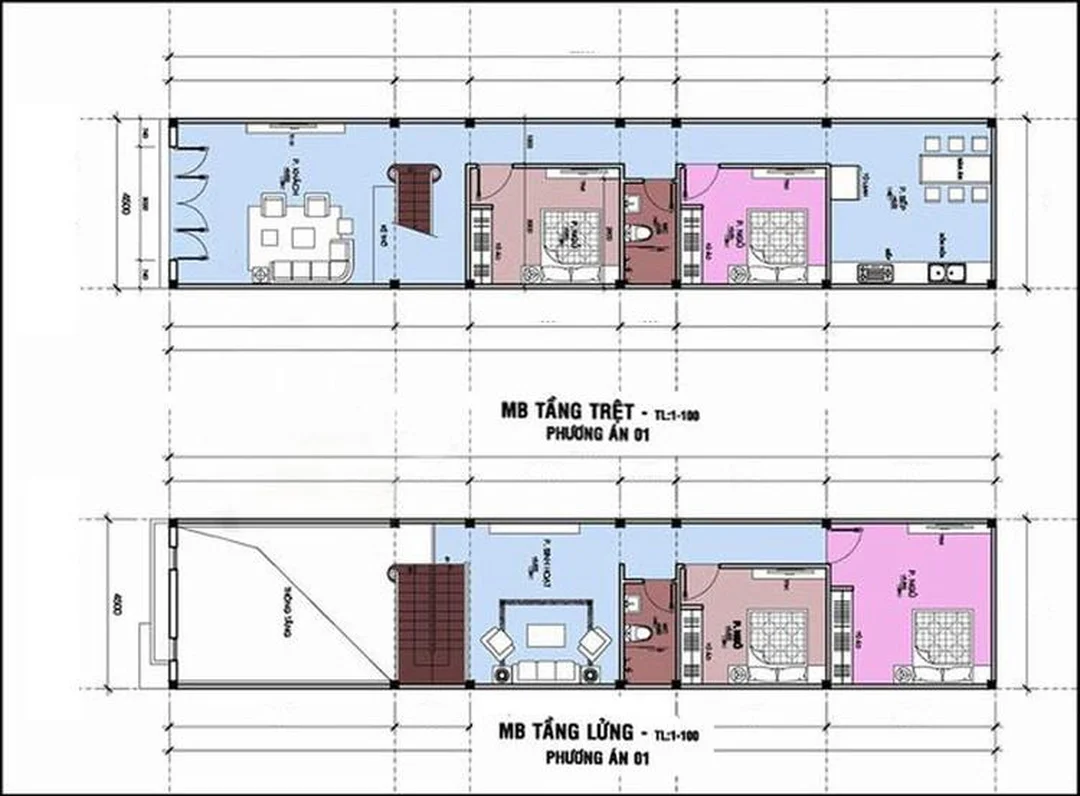

Với đất 5x20m, phương án dễ dùng là sân trước 3–4m, phòng khách nối bếp, một phòng ngủ tầng trệt cho người lớn tuổi và gác lửng bố trí phòng thờ kèm 1–2 phòng ngủ. Khoảng thông tầng nên đặt gần phòng khách hoặc giữa nhà để giảm cảm giác dài và tối.
Với đất ngang 6–8m, không nên tự động làm gác quá rộng. Đất ngang tốt có lợi thế lấy sáng bên hông hoặc tạo sân trong, nên phần lửng chỉ cần đủ cho phòng thờ, phòng làm việc hoặc phòng ngủ phụ.
Trong một công trình chúng tôi từng hiệu chỉnh, gia chủ muốn lửng phủ gần hết tầng trệt để tăng diện tích. Sau khi mô phỏng, khu khách bị tối và tiếng ồn từ bếp dội lên phòng ngủ. Phương án cuối giảm gác còn khoảng 58% sàn dưới, đổi lại phòng khách sáng hơn và cầu thang thoáng hơn.
Quy trình chọn mẫu nên đi theo 5 bước:
- Xác định số người ở cố định trong 5–10 năm tới.
- Chốt phòng bắt buộc ở tầng trệt, nhất là phòng cho người lớn tuổi.
- Xác định hướng nắng, hướng gió và điểm mở cửa sổ.
- Chọn vị trí cầu thang trước khi chia phòng ngủ.
- Kiểm tra mặt cắt cao độ trước khi duyệt phối cảnh 3D.
Điểm nhiều người bỏ qua là gác lửng không chỉ “thêm diện tích”. Nó thay đổi cách âm, nhiệt, ánh sáng và kết cấu của toàn nhà. Vì vậy, bản vẽ nhà gác lửng phải được đọc theo cả mặt bằng lẫn mặt cắt.
Xem thêm: Bản Vẽ Nhà Dùng Trong Thiết Kế Và Thi Công: Cách Hiểu Đúng 2026
Chiều Cao Và Kết Cấu Cần Chốt Sớm
Chiều cao và kết cấu sàn lửng quyết định cảm giác ở, chi phí và độ an toàn. Nếu chỉ nhìn mặt bằng mà chưa kiểm tra mặt cắt, bạn rất dễ chọn nhầm phương án.
Với nhà cấp 4 gác lửng, chiều cao tổng từ nền tầng trệt đến trần mái thường cần được tính đồng thời cho hai vùng: tầng trệt và phần lửng. Nếu tầng trệt quá cao, gác bị thấp; nếu gác quá cao, mái và chi phí tăng.
So sánh kết cấu thường gặp cho sàn lửng cho thấy bê tông cốt thép ổn định hơn về độ rung, nhưng tải bản thân lớn hơn. Sàn bê tông dày 100–120mm có tải bản thân khoảng 240–288kg/m², chưa tính lớp cán và hoàn thiện.
Hệ khung thép kết hợp tấm xi măng sợi 16–20mm nhẹ hơn và thi công nhanh hơn, phù hợp cải tạo hoặc nhà cần giảm tải. Đổi lại, bản vẽ phải thể hiện rõ khoảng cách dầm phụ, vít liên kết, lớp chống ồn và xử lý rung.
Mẹo chuyên gia: khi xem bản vẽ nhà gác lửng, hãy yêu cầu ghi rõ cao độ hoàn thiện sàn, không chỉ cao độ kết cấu. Lớp cán nền, gạch, trần thạch cao và hệ đèn âm trần có thể “ăn” 80–150mm chiều cao sử dụng.
Theo QCVN 06:2022/BXD về an toàn cháy cho nhà và công trình, thiết kế cần quan tâm đến thoát nạn, ngăn cháy lan và an toàn cho người sử dụng. Với nhà ở riêng lẻ nhỏ, điều này nên được cụ thể hóa bằng lối thoát rõ, thang không quá dốc và khu bếp có thông gió.
Cầu thang gác lửng nên rộng khoảng 800–900mm nếu dùng hằng ngày. Thang hẹp 650–700mm chỉ nên dùng cho gác phụ hoặc kho, vì khi chuyển đồ, bế trẻ nhỏ hoặc hỗ trợ người cao tuổi sẽ bất tiện.
Có thể bạn quan tâm: Trình Tự Đọc Bản Vẽ Lắp Chuẩn Dễ Nhớ Cập Nhật 2026
Sai Lầm Khi Đọc Bản Vẽ Gác Lửng
Sai lầm phổ biến nhất là xem phối cảnh trước, bỏ qua mặt cắt và thông số kết cấu. Nhà gác lửng đẹp trên hình vẫn có thể nóng, bí hoặc phát sinh chi phí nếu hồ sơ thiếu chi tiết.
Sai lầm thứ nhất là chọn gác quá sâu vì muốn thêm phòng. Sau 6 tháng sử dụng, nhiều gia đình mới nhận ra tầng trệt thiếu sáng, phòng khách phải bật đèn ban ngày và mùi bếp khó thoát lên mái.
Sai lầm thứ hai là không kiểm tra xà, dầm và trần. Một phòng ngủ trên gác có mặt bằng 12m² nhưng bị dầm cắt ngang ngay đầu giường sẽ khó bố trí tủ, điều hòa và đèn.
Sai lầm thứ ba là mua bản vẽ mẫu nhưng không khảo sát đất. Cùng kích thước 5x20m, nền đất yếu, hẻm nhỏ, hướng Tây hoặc khu vực ngập nước sẽ kéo theo giải pháp móng, mái và thoát nước khác nhau.
Trong một hồ sơ chúng tôi từng kiểm tra, bản vẽ gốc đặt WC tầng lửng lệch xa trục thoát nước tầng trệt. Nếu thi công nguyên mẫu, đường ống phải chạy ngang trần bếp hơn 3m, vừa xấu vừa khó bảo trì. Phương án sửa là xoay WC về gần hộp kỹ thuật và đổi cửa phòng ngủ.
Bạn nên rà bản vẽ theo nhóm câu hỏi ngắn:
- Gác lửng có vượt tỷ lệ cho phép hoặc làm nhà bị tính thêm tầng không?
- Cầu thang có đủ rộng, đủ chiếu nghỉ và không chắn cửa chính không?
- Phòng ngủ trên gác có cửa sổ, thoát khí nóng và vị trí điều hòa không?
- Bếp, WC và hộp kỹ thuật có thẳng trục để giảm ống ngang không?
- Hồ sơ kết cấu có ghi rõ dầm, sàn, thép, liên kết và tải sử dụng không?
Nếu ngân sách hạn chế, không nên cắt phần kết cấu và điện nước trong bản vẽ nhà gác lửng. Phối cảnh có thể đơn giản, nhưng kết cấu và hệ kỹ thuật phải rõ vì đó là phần quyết định an toàn và chi phí sửa sai.
Câu Hỏi Thường Gặp
Các câu hỏi dưới đây tập trung vào chi phí, quy định và cách đọc bản vẽ trước khi xây. Đây là những điểm người chuẩn bị làm nhà gác lửng thường hỏi nhất.
Bản vẽ nhà gác lửng gồm những gì?
Một bộ hồ sơ nên gồm bản vẽ kiến trúc, kết cấu, điện nước, mặt cắt cao độ, chi tiết cầu thang và phối cảnh 3D. Nếu dùng để thi công, chỉ có mặt bằng và phối cảnh là chưa đủ.
Nhà 5x20m gác lửng nên bố trí mấy phòng ngủ?
Nhà 5x20m thường bố trí được 2–3 phòng ngủ nếu gác chiếm khoảng 55–65% sàn tầng trệt. Gia đình có người lớn tuổi nên đặt một phòng ngủ ở tầng trệt để dùng lâu dài hơn.
Chi phí thiết kế nhà gác lửng năm 2026 khoảng bao nhiêu?
Mức tham khảo trên thị trường thường từ 100.000–300.000đ/m² tùy gói hồ sơ, phong cách và có kèm 3D nội thất hay không. Bạn nên hỏi rõ hồ sơ có kết cấu, điện nước và hỗ trợ chỉnh bản vẽ xin phép không.
Có nên mua bản vẽ mẫu nhà gác lửng không?
Có thể mua để tham khảo ý tưởng, nhưng không nên thi công nguyên mẫu nếu chưa khảo sát đất. Bản vẽ mẫu thường không phản ánh nền móng, hướng nắng, quy định địa phương và nhu cầu sinh hoạt riêng của từng gia đình.
Bản vẽ nhà gác lửng tốt phải giúp bạn nhìn rõ công năng, cao độ, kết cấu và chi phí trước khi xây. Hãy ưu tiên hồ sơ đủ kỹ thuật, kiểm tra tỷ lệ tầng lửng và rà từng chi tiết cầu thang, thông gió, thoát nước trước khi chốt thi công.
