bản vẽ nhà xác định hình dạng, kích thước, cấu tạo, vị trí và hệ kỹ thuật chính của ngôi nhà trước khi thi công. Cập nhật tháng 5/2026, người đọc cần phân biệt rõ mặt bằng, mặt đứng, mặt cắt, bản vẽ xin phép và hồ sơ thiết kế thi công để tránh sửa sai tốn kém.
Bản Vẽ Nhà Cho Biết Những Gì?
Bản vẽ nhà cho biết hình dạng, kích thước, cấu tạo, công năng, cao độ và hệ kỹ thuật của công trình; đây là ngôn ngữ chung giữa chủ nhà, kiến trúc sư, kỹ sư và đội thi công.
Ở mức cơ bản, câu trả lời đúng không chỉ là “hình dạng nhà” hoặc “kích thước nhà”. Một bộ bản vẽ đầy đủ còn xác định tường, cửa, cầu thang, mái, móng, hệ điện nước và mối liên hệ giữa nhà với thửa đất.

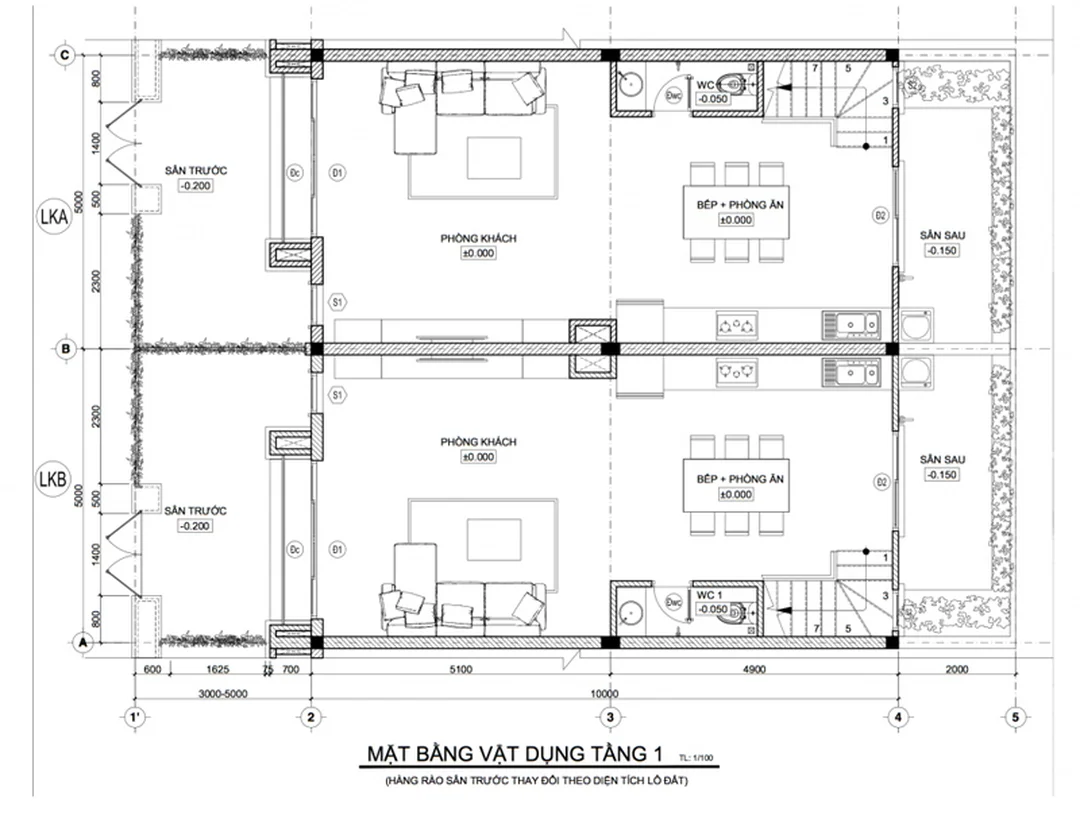

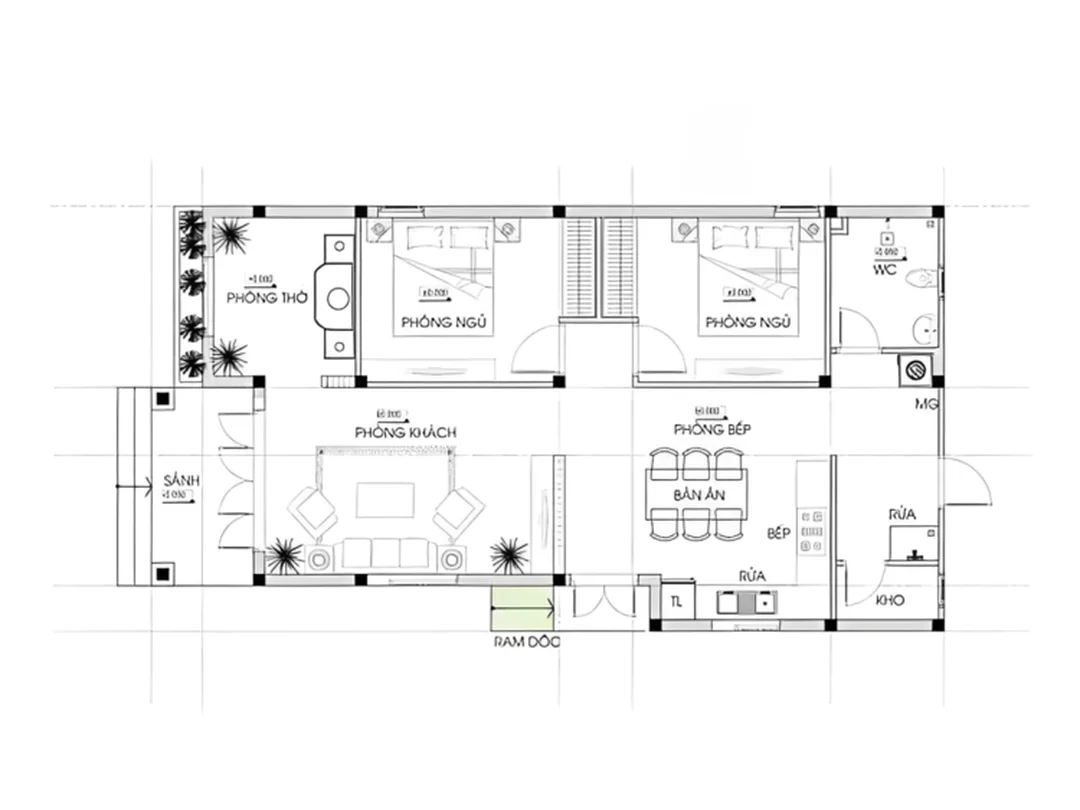

Mặt bằng: bản vẽ nhìn từ trên xuống sau khi cắt ngang công trình, dùng để xác định cách chia phòng, kích thước tường, cửa, hành lang và vị trí cầu thang.
Mặt đứng: bản vẽ thể hiện hình dáng bên ngoài, chiều cao tầng, mái, ban công, ô văng, cửa đi và cửa sổ theo từng hướng nhìn.

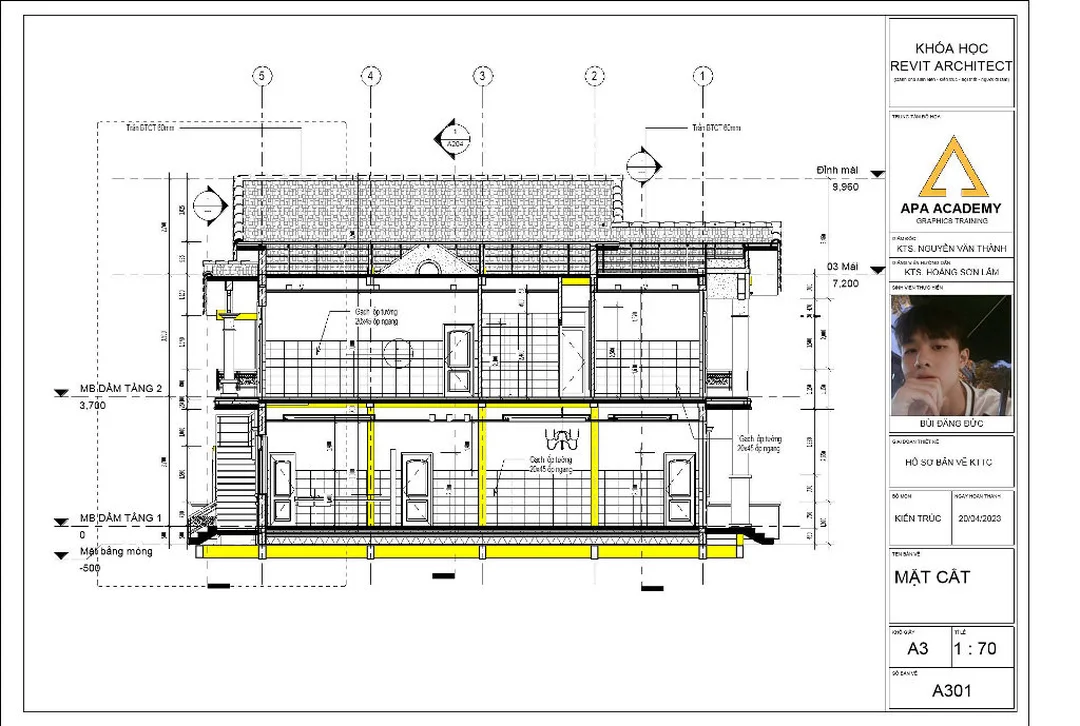

Mặt cắt: bản vẽ cắt dọc hoặc cắt ngang theo phương đứng, giúp thấy cao độ nền, sàn, trần, mái, thang và quan hệ giữa các tầng.
Cao độ ±0.000: mốc chuẩn để tính các cao độ khác trong nhà. Nếu mốc này sai, bậc tam cấp, nền sân, thoát nước và chiều cao tầng đều có thể bị lệch.
Bản vẽ phối cảnh 3D giúp bạn nhìn nhanh hình khối, nhưng không đủ để thi công. Khi cần xây đúng, phần quyết định vẫn là mặt bằng, mặt đứng, mặt cắt, kết cấu và bản vẽ kỹ thuật chi tiết.
Chủ đề liên quan: Bản Vẽ Nhà Dùng Trong Thiết Kế Và Thi Công: Cách Hiểu Đúng 2026
Bảng Đọc Nhanh Các Thành Phần Bản Vẽ
Bảng dưới giúp bạn tra nhanh từng loại bản vẽ, phần thông tin nó xác định và tỷ lệ thường gặp khi lập hồ sơ nhà ở riêng lẻ.
| Thành phần bản vẽ | Thông tin xác định trực tiếp | Tỷ lệ thường gặp | Số liệu cần kiểm tra | Rủi ro nếu đọc sai |
|---|---|---|---|---|
| Sơ đồ vị trí | Vị trí nhà trong khu đất, hướng tiếp cận | 1/50–1/500 | Ranh đất, lộ giới, khoảng lùi | Xây lấn ranh, sai vị trí xin phép |
| Tổng mặt bằng | Công trình trên lô đất, sân, cổng, lối vào | 1/100–1/500 | Diện tích xây dựng, khoảng trống | Mất chỗ để xe, thiếu thoát nước sân |

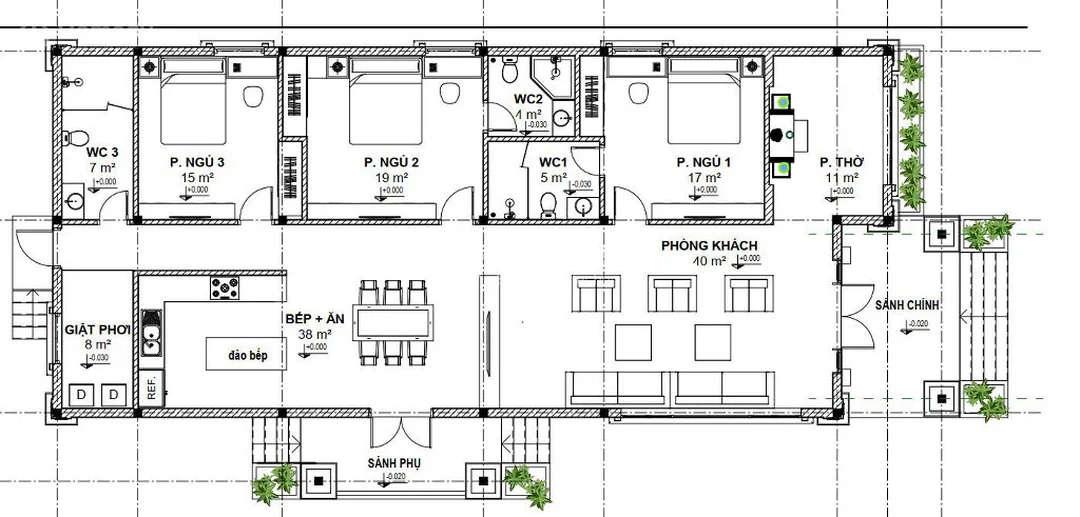

| Mặt bằng tầng | Phòng, tường, cửa, cầu thang, vệ sinh | 1/50–1/200 | Kích thước thông thủy, tim tường | Phòng chật hơn dự kiến, đồ nội thất không vừa |
| Mặt đứng | Hình dáng ngoài nhà, cửa, mái, ban công | 1/50–1/200 | Chiều cao tầng, lan can, mái đua | Mặt tiền lệch tỷ lệ, sai cao độ cửa |
| Mặt cắt | Cấu tạo theo chiều đứng, nền, sàn, trần, mái | 1/50–1/200 | Cao độ ±0.000, chiều cao thông thủy | Cầu thang dốc, tầng thấp, trần bí |
| Mặt bằng móng | Vị trí móng, đài móng, giằng móng | 1/50–1/200 | Tim trục, kích thước móng | Đào móng sai trục, tăng chi phí xử lý |
| Mặt cắt móng | Chiều sâu, lớp lót, thép, bê tông móng | 1/50 | Cao trình đáy móng, lớp bê tông lót | Móng yếu hoặc phát sinh đào đắp |
| Bản vẽ kết cấu | Cột, dầm, sàn, thép, bê tông | 1/50–1/100 | Mác bê tông, đường kính thép | Nứt sàn, võng dầm, khó nghiệm thu |
| Bản vẽ cấp nước | Tuyến ống cấp, bồn nước, thiết bị vệ sinh | 1/50–1/100 | Đường kính ống, vị trí van khóa | Áp lực nước yếu, sửa chữa khó |
| Bản vẽ thoát nước | Ống thoát sàn, thoát mái, hố ga, septic | 1/50–1/200 | Độ dốc ống, điểm đấu nối | Tắc ống, trào ngược, mùi hôi |
| Bản vẽ điện | Đèn, công tắc, ổ cắm, tủ điện, dây dẫn | 1/50–1/100 | Công suất, tuyến dây, CB bảo vệ | Thiếu ổ cắm, quá tải, đục tường lại |
| Phối cảnh 3D | Hình khối, màu sắc, vật liệu hoàn thiện | Không cố định | Vật liệu mặt tiền, màu sơn, mái | Đẹp trên hình nhưng khó thi công đúng |

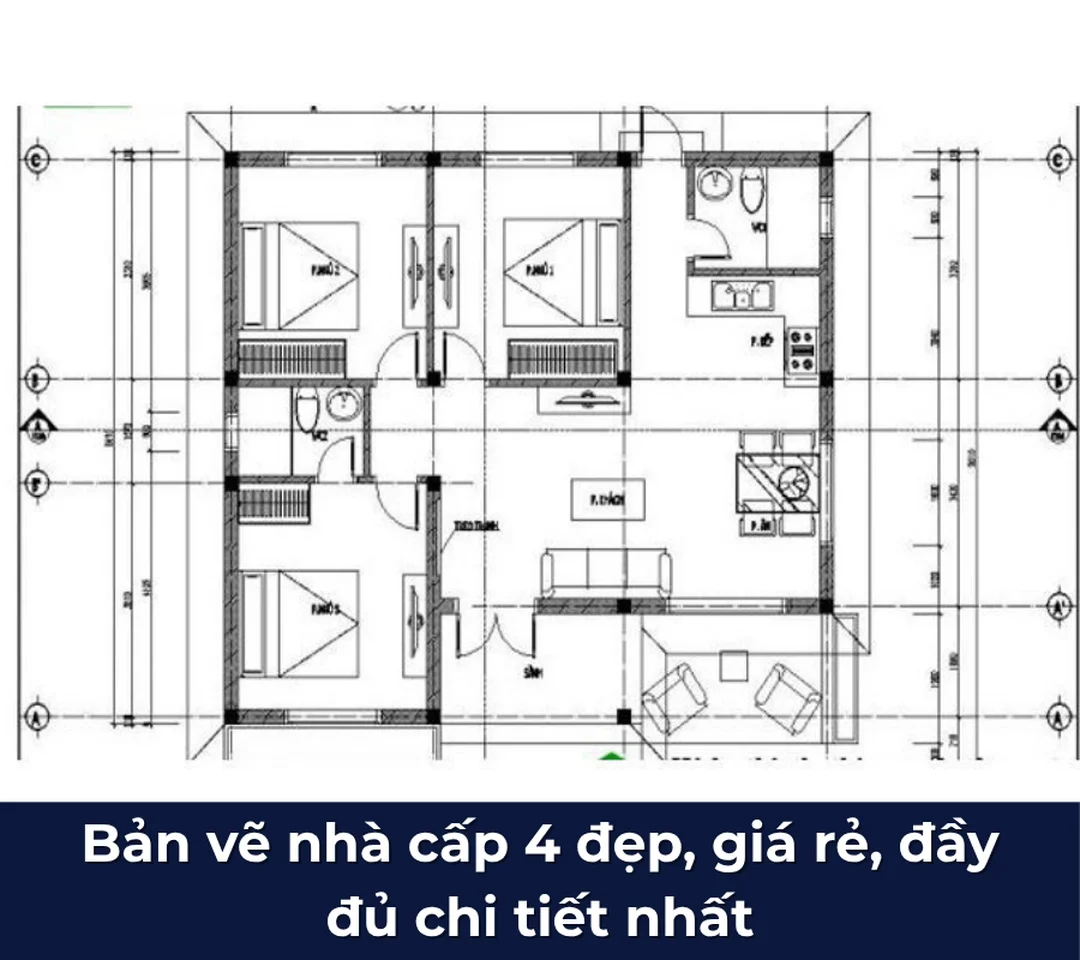

Theo Thông tư 15/2016/TT-BXD, hồ sơ xin phép nhà ở riêng lẻ thường cần bản vẽ mặt bằng công trình trên lô đất, mặt bằng các tầng, mặt đứng, mặt cắt chính, mặt bằng móng và sơ đồ đấu nối hạ tầng. Tỷ lệ phổ biến nằm trong khoảng 1/50 đến 1/500 tùy loại bản vẽ.
Kinh nghiệm thực tế khi rà hồ sơ nhà phố 5x18m: chúng tôi thường đối chiếu mặt bằng tầng với mặt cắt trước khi xem phối cảnh. Nếu mặt bằng ghi phòng ngủ rộng 3,2m nhưng mặt cắt làm dầm rơi thấp ngay đầu giường, công năng thực tế sẽ kém dù phối cảnh nhìn đẹp.
Khi Nào Bản Vẽ Đủ Để Xin Phép?
Bản vẽ đủ để xin phép khi thể hiện đúng vị trí công trình, mặt bằng, mặt đứng, mặt cắt, móng và đấu nối hạ tầng theo hồ sơ địa phương yêu cầu.
Bản vẽ xin phép không phải hồ sơ thi công đầy đủ. Nó tập trung vào thông tin để cơ quan quản lý kiểm tra công trình có phù hợp quy hoạch, ranh đất, tầng cao, mật độ, khoảng lùi và đấu nối kỹ thuật hay không.
Theo QCVN 01:2021/BXD, các chỉ tiêu quy hoạch như mật độ xây dựng, tầng cao, khoảng lùi và hạ tầng kỹ thuật là căn cứ quan trọng khi xem xét phương án xây dựng. Bạn cần kiểm tra thêm quy định riêng tại địa phương vì mỗi khu vực có thể có chỉ giới và lộ giới khác nhau.
[](https://www.youtube.com/watch?v=_wMmhnOby3s)Video minh họa cách đọc bản vẽ xây dựng, phù hợp để nắm nhanh mặt bằng, trục, kích thước và cách đối chiếu hồ sơ trước khi thi công.
Một bộ bản vẽ chỉ nên dùng để xin phép khi nó có khung tên, tỷ lệ, tên chủ đầu tư, địa chỉ công trình, chữ ký của đơn vị có năng lực và thông tin kỹ thuật khớp với giấy tờ đất. Nếu thiếu các phần này, hồ sơ có thể bị yêu cầu chỉnh sửa.

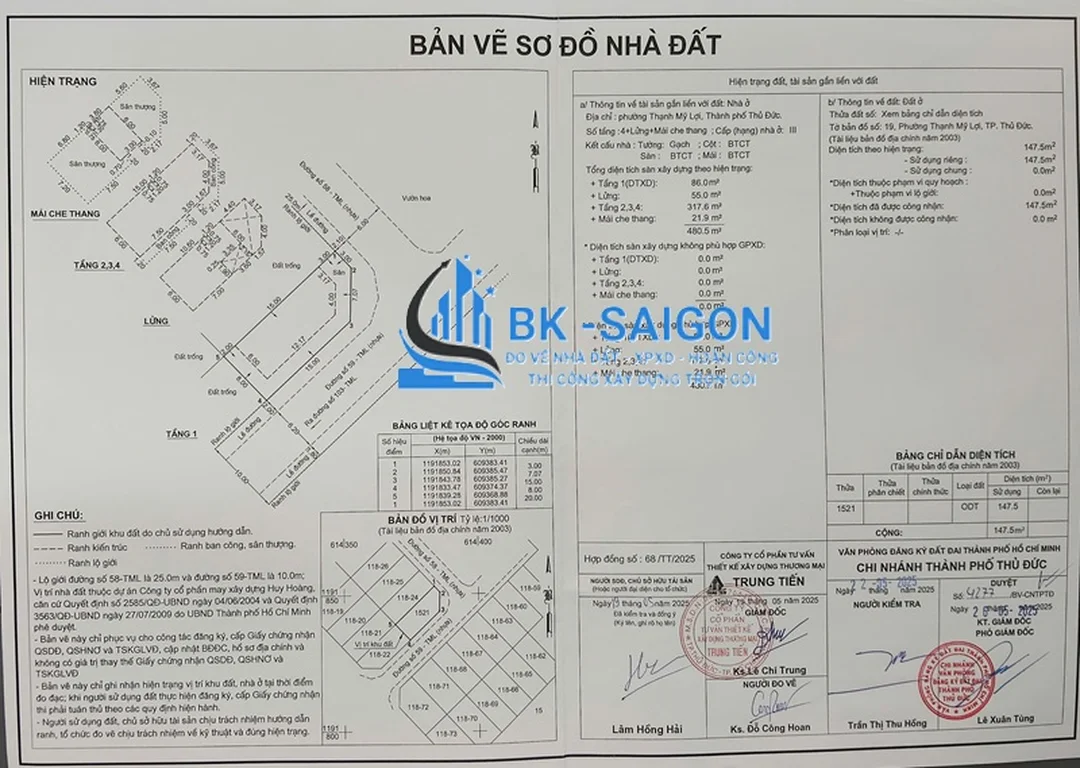

⚠️ Lưu ý: Bản vẽ nộp xin phép cần khớp với hiện trạng thửa đất. Nếu đất thực tế lệch ranh, hẻm có quy hoạch mở rộng hoặc nhà xây chen có tầng hầm, bạn nên đo vẽ hiện trạng trước khi chốt phương án.
Bản Vẽ Xin Phép Và Thi Công Khác Gì?
Bản vẽ xin phép phục vụ cơ quan cấp phép; bản vẽ thi công phục vụ thợ xây dựng đúng kỹ thuật, vì vậy độ chi tiết và phạm vi kiểm tra khác nhau.
| Tiêu chí | Bản vẽ xin phép xây dựng | Bản vẽ thiết kế thi công |
|---|---|---|
| Mục đích chính | Đủ cơ sở cấp phép | Đủ cơ sở thi công, bóc tách vật tư |
| Thành phần tối thiểu | Mặt bằng, mặt đứng, mặt cắt, móng, vị trí | Kiến trúc, kết cấu, điện, nước, chi tiết hoàn thiện |
| Mức độ chi tiết | Trung bình | Cao |
| Tỷ lệ phổ biến | 1/50–1/500 | 1/20–1/100 tùy chi tiết |
| Người sử dụng chính | Cơ quan cấp phép, chủ nhà | Kỹ sư, cai thầu, đội thi công |
| Có đủ để xây không? | Không nên dùng một mình | Có thể dùng làm căn cứ thi công |
| Rủi ro nếu thiếu | Bị trả hồ sơ, sai pháp lý | Sai kết cấu, sai vật tư, phát sinh chi phí |
| Chi phí liên quan 2026 | Thường nằm trong gói hồ sơ pháp lý | Nhà phố hiện đại khoảng 180.000–280.000 đồng/m² thiết kế; biệt thự hiện đại khoảng 200.000–320.000 đồng/m² theo bảng giá thị trường công bố cho kế hoạch 2026 |
Điểm dễ nhầm là bản vẽ nhà xác định phần nhìn thấy, nhưng hồ sơ thi công còn phải xác định phần “ẩn” sau hoàn thiện. Đó là thép trong bê tông, ống trong tường, đường điện âm, chống thấm sàn vệ sinh và chi tiết liên kết mái.
Khi so sánh chi phí, bản vẽ càng chi tiết thì phí thiết kế ban đầu cao hơn nhưng thường giảm lỗi công trường. Năm 2026, nhiều đơn vị công bố đơn giá xây phần thô khoảng 3–5 triệu đồng/m², trọn gói trung bình khoảng 6–8 triệu đồng/m² và gói cao cấp trên 9 triệu đồng/m². Một lỗi thiết kế nhỏ có thể làm phát sinh nhiều hơn tiền tiết kiệm bản vẽ.
Bài viết liên quan: Bản Vẽ Nhà 2026: Cách Đọc, Bộ Hồ Sơ Và Chi Phí
Cách Kiểm Tra Bản Vẽ Trước Khi Xây
Bạn nên kiểm tra bản vẽ theo trục, kích thước, cao độ, công năng và hệ kỹ thuật trước khi đặt cọc thi công hoặc mua vật tư.
- Kiểm tra ranh đất, lộ giới, hướng nhà và khoảng lùi trên tổng mặt bằng.
- Đối chiếu kích thước phủ bì với kích thước thông thủy từng phòng.
- So cao độ nền nhà, sân, vỉa hè, sàn vệ sinh và mái.
- Xem vị trí cột, dầm có cản cửa, giường, tủ hoặc lối đi không.
- Kiểm tra ổ cắm, công tắc, thoát sàn, phễu thu nước và trục kỹ thuật.
- Đối chiếu phối cảnh với vật liệu ghi trên bản vẽ hoàn thiện.
Kinh nghiệm thực tế trong một hồ sơ nhà cấp 4 mái Nhật: phối cảnh thể hiện mái rất cân, nhưng mặt bằng thoát nước mái lại thiếu phễu thu ở hiên sau. Nếu thi công theo hình 3D, nước mưa sẽ dồn về tường bếp và gây ẩm sau vài mùa mưa.
Mẹo chuyên gia là luôn yêu cầu bản vẽ thể hiện rõ ba mốc: tim trục, cote ±0.000 và kích thước thông thủy. Với khu vệ sinh ốp gạch, nên tính thêm lớp hoàn thiện khoảng 10–20mm mỗi phía để tránh đặt lavabo, bồn cầu hoặc cửa kính quá sát tường.
Nếu bạn thuê thiết kế riêng và thi công riêng, hãy yêu cầu đơn vị thiết kế bàn giao file PDF có đánh số bản vẽ. Đội thi công cần dùng đúng phiên bản mới nhất; chỉ cần nhầm bản vẽ cũ, kích thước cửa hoặc vị trí ống có thể lệch ngay từ phần thô.
Sai Lầm Khi Đọc Bản Vẽ Nhà
Sai lệch nhỏ trên bản vẽ có thể làm tăng chi phí khi ra công trường, nhất là với nhà phố hẹp, xây chen hoặc cải tạo trên nền cũ.
Sai lầm đầu tiên là chỉ xem phối cảnh 3D rồi chốt xây. Phối cảnh cho cảm giác thẩm mỹ, nhưng không cho biết đầy đủ thép, móng, đường ống và chi tiết chống thấm. Nhà đẹp trên hình vẫn có thể khó ở nếu mặt bằng thiếu logic.
Sai lầm thứ hai là nhầm kích thước tim tường với kích thước lọt lòng. Một phòng ghi 3,6m theo tim tường có thể chỉ còn khoảng 3,4m sau khi trừ tường và lớp hoàn thiện. Với phòng ngủ nhỏ, 20cm chênh lệch đã ảnh hưởng cách đặt giường và tủ.
Sai lầm thứ ba là không kiểm tra cao độ thoát nước. Sàn vệ sinh cần thấp hơn hoặc có giải pháp ngăn nước phù hợp; sân và ban công phải có độ dốc về phễu thu. Nếu bỏ qua, việc xử lý sau hoàn thiện thường phải đục gạch hoặc nâng nền.
Một tình huống chúng tôi thường gặp ở nhà cải tạo là chủ nhà giữ lại móng cũ nhưng bản vẽ mới tăng thêm tầng. Khi không khảo sát hiện trạng và không có bản vẽ kết cấu kiểm chứng, phương án nhìn hợp lý trên giấy nhưng không đủ cơ sở an toàn để thi công.
Câu Hỏi Thường Gặp
Các câu hỏi dưới đây tập trung vào những điểm người xây nhà hay nhầm: bản vẽ xác định gì, có đủ xin phép không và đọc kích thước ra sao.
Bản vẽ nhà xác định hình dạng hay kích thước?

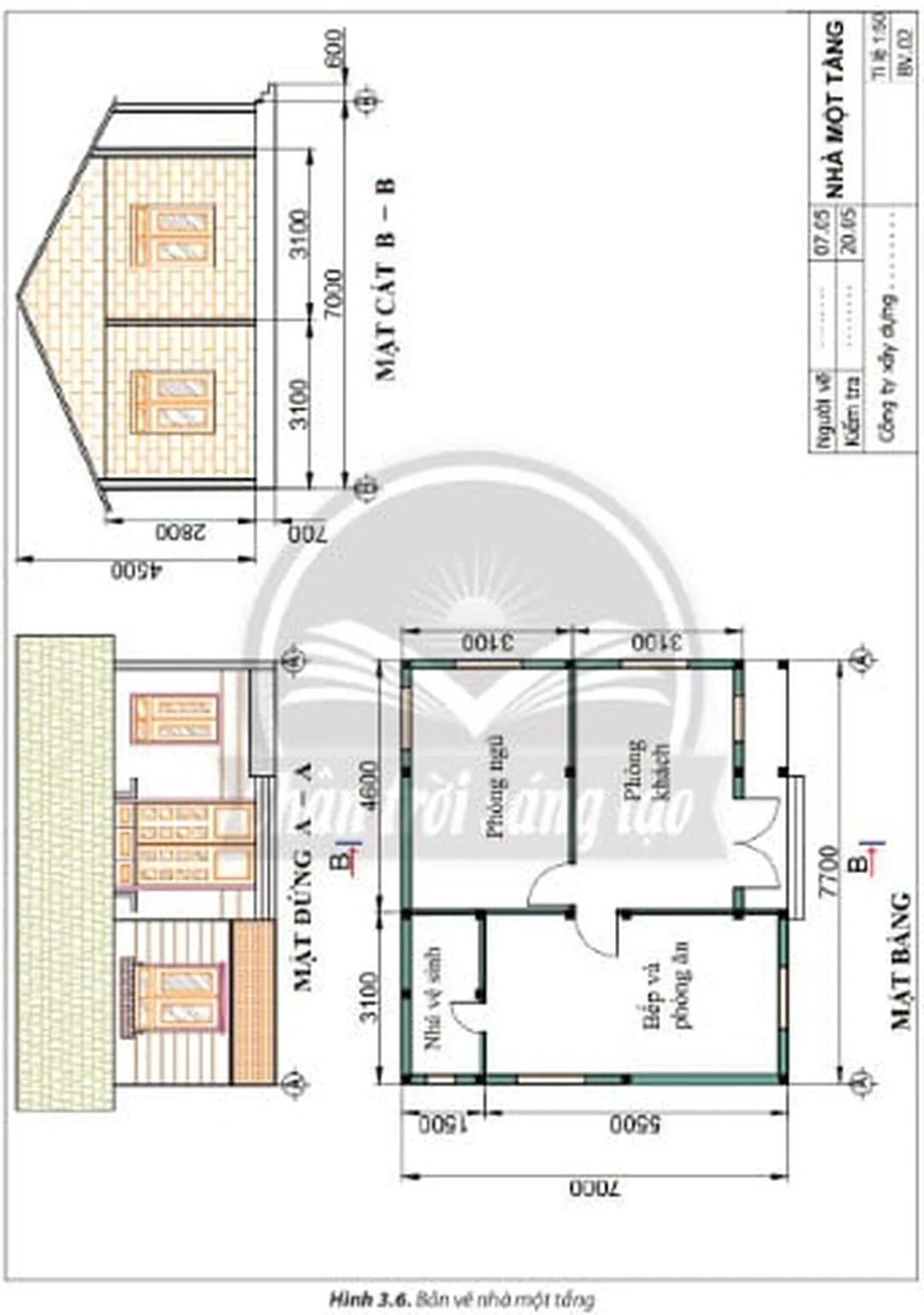

Bản vẽ nhà xác định cả hình dạng và kích thước, đồng thời còn thể hiện cấu tạo, công năng, cao độ và hệ kỹ thuật. Nếu câu hỏi ở dạng trắc nghiệm chỉ có hai lựa chọn hình dạng hoặc kích thước, đáp án đầy đủ hơn thường là cả hai.
Có thể xây nhà chỉ bằng bản vẽ xin phép không?
Không nên. Bản vẽ xin phép chủ yếu phục vụ thủ tục pháp lý, chưa đủ chi tiết cho kết cấu, điện nước, chống thấm và hoàn thiện. Bạn nên có thêm hồ sơ thiết kế thi công trước khi ký hợp đồng xây dựng.
Kích thước trên bản vẽ là kích thước thật hay theo tỷ lệ?
Kích thước ghi bằng số trên bản vẽ là kích thước thật của công trình. Hình vẽ được thu nhỏ theo tỷ lệ như 1/50 hoặc 1/100, nhưng khi thi công phải ưu tiên số kích thước ghi trên bản vẽ, không đo thủ công trên giấy.
Khi nào cần đo vẽ hiện trạng trước khi thiết kế?
Bạn nên đo vẽ hiện trạng khi nhà nằm trong hẻm nhỏ, đất không vuông, có công trình liền kề, cải tạo nhà cũ hoặc giấy tờ đất không phản ánh đúng thực tế. Bước này giúp bản vẽ nhà xác định đúng ranh, cao độ và điều kiện thi công.
Bản vẽ nhà xác định phần cốt lõi của ngôi nhà trước khi xây: hình khối, kích thước, công năng, cấu tạo và pháp lý kỹ thuật. Khi đọc đúng bản vẽ, bạn kiểm soát được ngân sách, hạn chế sửa sai và làm việc rõ ràng hơn với kiến trúc sư lẫn đội thi công.
