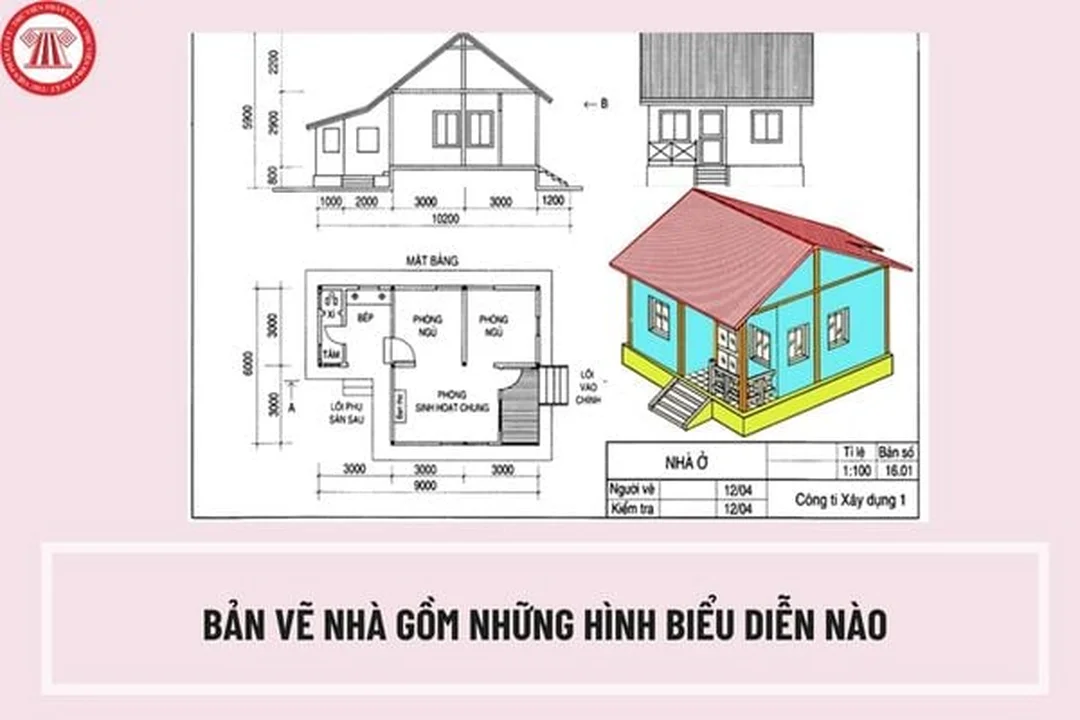

Bản vẽ nhà đơn giản là bộ hình biểu diễn ngôi nhà bằng mặt bằng, mặt đứng, mặt cắt và tỉ lệ bản vẽ, giúp xác định kích thước, phòng chức năng, cửa, cao độ và phần mái. Cập nhật tháng 5/2026, một bản vẽ dễ đọc vẫn cần đúng kỹ thuật để tránh sai kích thước khi xin phép hoặc thi công.
Đọc bản vẽ nhà từ 5 nhóm dữ liệu
Muốn đọc nhanh một bản vẽ nhà, bạn nên đi theo 5 nhóm: khung tên, hình biểu diễn, kích thước, phòng chức năng và bộ phận chính.

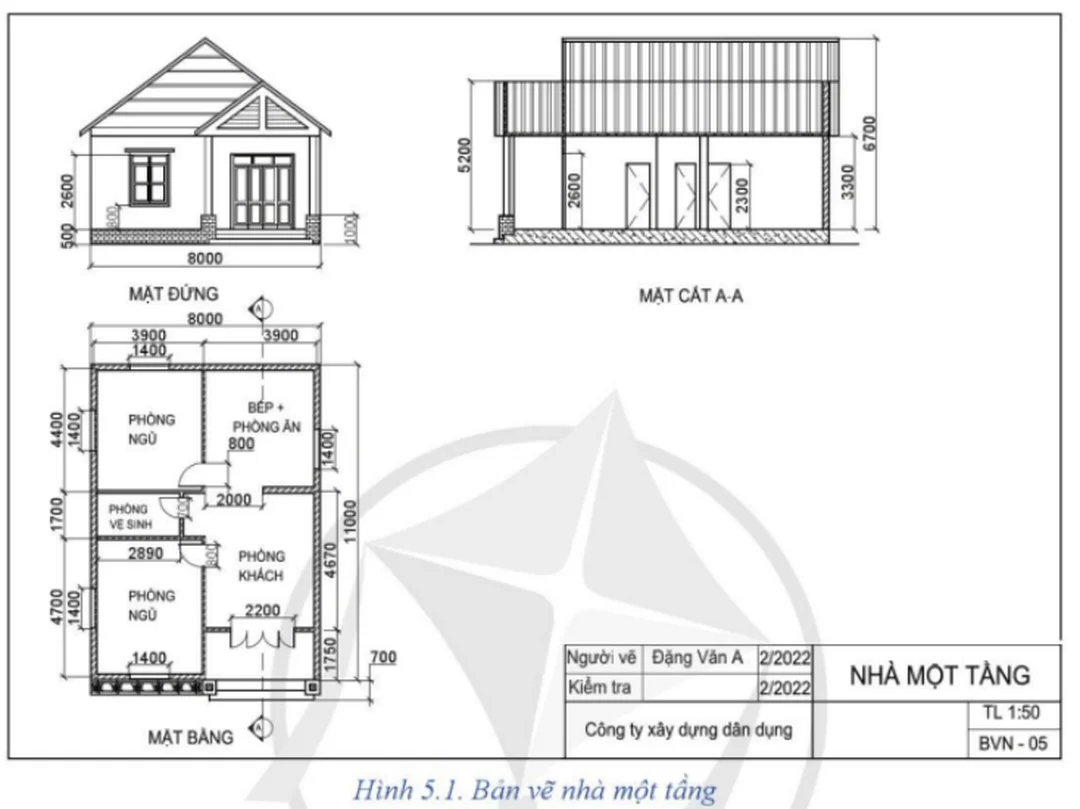

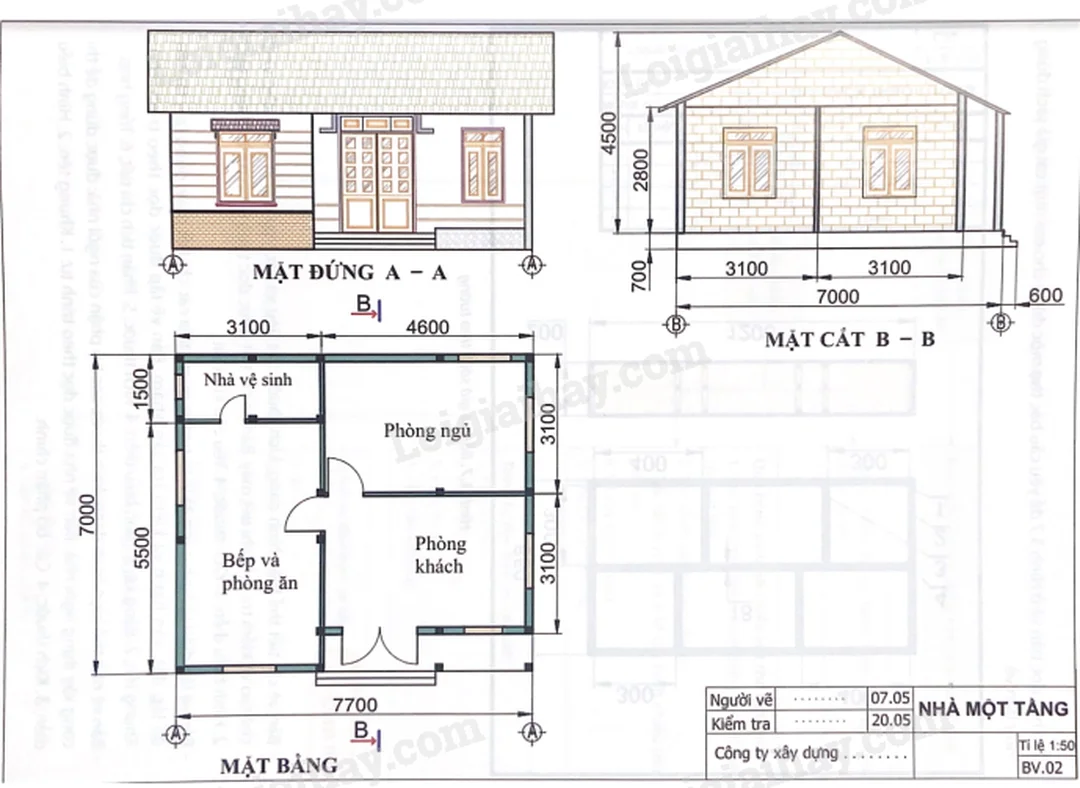

Bảng dưới đây tổng hợp hai mẫu nhà một tầng phổ biến trong tài liệu Công nghệ 8, đồng thời bổ sung cách đọc theo góc nhìn thiết kế thực tế.
| Hạng mục cần đọc | Mẫu nhà 7,7m × 7m | Mẫu nhà 11,7m × 8m | Ý nghĩa khi xem bản vẽ |
|---|---|---|---|
| Số tầng | 1 tầng | 1 tầng mái bằng | Xác định quy mô thiết kế |
| Tỉ lệ | 1:150 | 1:50 | Ảnh hưởng trực tiếp đến đo kích thước |
| Chiều dài tổng thể | 7,7m | 11,7m | Kiểm tra có khớp chiều dài đất hay không |
| Chiều rộng tổng thể | 7,0m | 8,0m | Đối chiếu bề ngang lô đất |
| Chiều cao | 5,2m | 7,2m | Liên quan mái, nền, trần và xin phép |
| Số khu chức năng | 3 khu chính | 5 phòng | Đánh giá mức độ đáp ứng nhu cầu ở |
| Phòng khách | 4,6m × 3,1m | 4,67m × 3,9m | Diện tích tiếp khách khoảng 14,26–18,21m² |
| Phòng ngủ | 4,6m × 3,1m | 4,7m × 3,9m và 4,4m × 3,9m | Kiểm tra kê giường, tủ, lối đi |
| Bếp và ăn | 7,0m × 3,1m | 4,4m × 3,9m | Xem luồng nấu ăn và bàn ăn |
| Nhà vệ sinh | 3,1m × 1,5m | 2,89m × 1,7m | Bề ngang dưới 1,5m thường khó bố trí thiết bị |
| Cửa đi | 1 cửa 2 cánh, 3 cửa 1 cánh | 4 cửa đi | Xác định hướng mở và lối thoát |
| Cửa sổ | 7 cửa sổ | 5 cửa sổ | Liên quan thông gió, chiếu sáng tự nhiên |
| Bậc thềm | 2 bậc | Không ghi rõ | Cần kiểm tra cao độ nền ngoài nhà |
Khi đọc bản vẽ, đừng bắt đầu bằng việc nhìn nhà đẹp hay xấu. Việc đầu tiên là kiểm tra kích thước tổng thể có khớp diện tích đất hay không, sau đó mới xem phòng, cửa và cao độ.
Trong thực tế tư vấn, chúng tôi từng gặp hồ sơ nhà cấp 4 bị lệch 300mm ở chiều sâu vì chủ nhà đọc kích thước phủ bì thành kích thước lọt lòng. Sai số nhỏ trên giấy làm thay đổi vị trí tường, kéo theo việc đặt cửa sổ bị lệch trục so với mặt đứng.
Xem thêm: Trình Tự Đọc Bản Vẽ Lắp Chuẩn Dễ Nhớ Cập Nhật 2026
Bản vẽ đơn giản cần đủ những thành phần nào?
Một bản vẽ nhà dễ đọc không có nghĩa là thiếu thông tin; tối thiểu phải thể hiện được hình dáng, kích thước, công năng và cấu tạo chính.
Khung tên: ghi tên công trình, tỉ lệ, đơn vị thiết kế, ngày lập và ký hiệu bản vẽ.

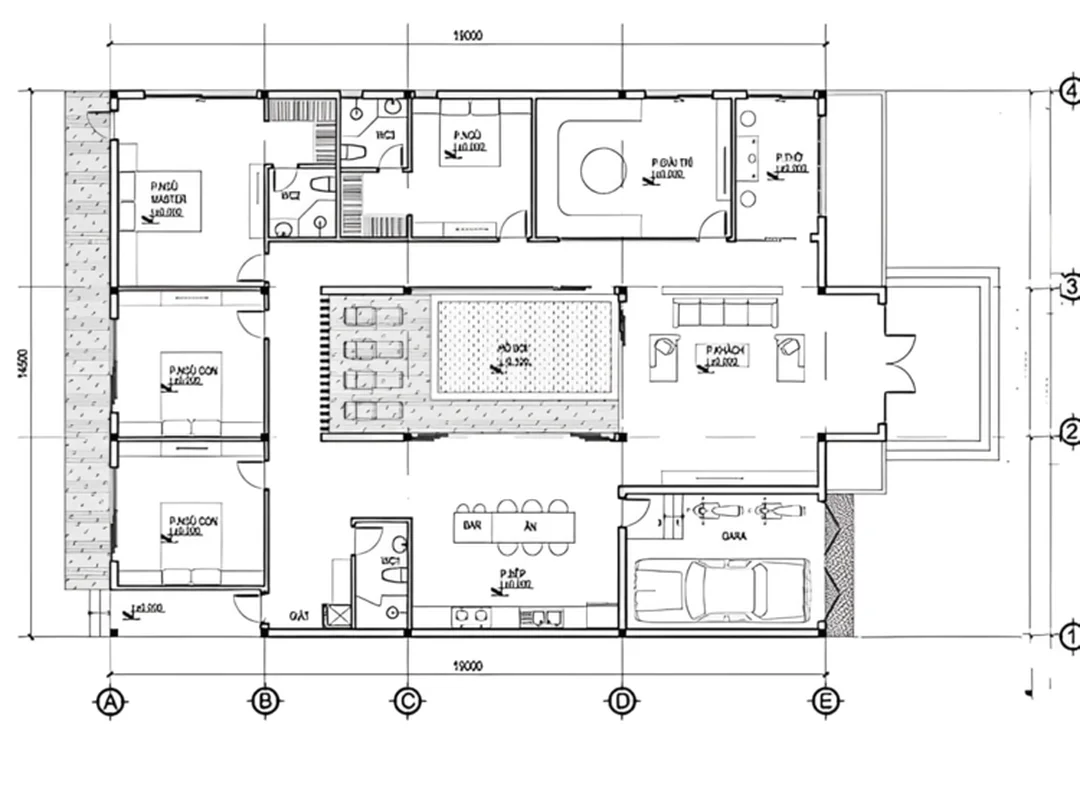

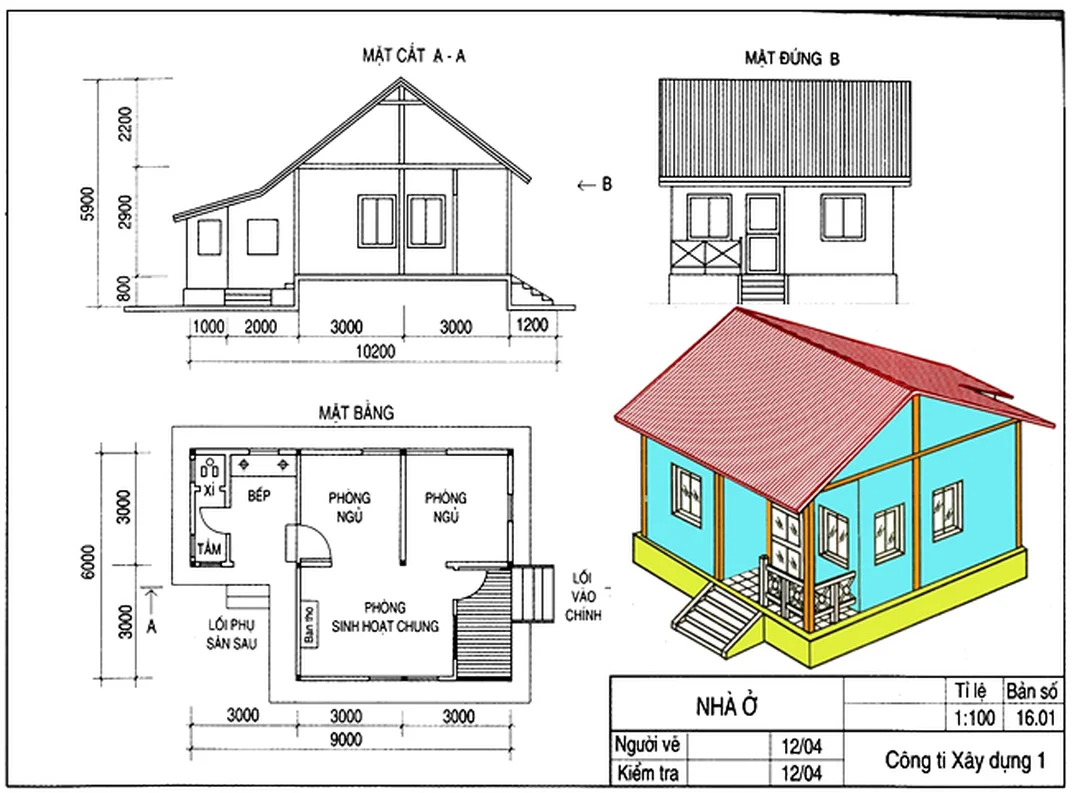

Mặt bằng: nhìn ngôi nhà từ trên xuống, thể hiện tường, cửa, phòng, cầu thang, thiết bị vệ sinh và kích thước ngang dọc.
Mặt đứng: cho biết hình dáng bên ngoài, chiều cao, mái, cửa, ban công và vật liệu hoàn thiện mặt tiền.
Mặt cắt: cắt dọc hoặc ngang qua nhà để thấy nền, sàn, trần, mái, cầu thang và cao độ từng tầng.
Ký hiệu quy ước: dùng để nhận biết cửa đi, cửa sổ, vật liệu, trục định vị, nét cắt và hướng nhìn.
Theo TCVN 6082:1995, hệ thuật ngữ bản vẽ xây dựng giúp thống nhất cách hiểu giữa người thiết kế, người thi công và người đọc hồ sơ. Với nhà ở riêng lẻ, sự thống nhất này rất quan trọng vì thợ thi công thường dựa trực tiếp vào mặt bằng và mặt cắt để triển khai tại công trường.
⚠️ Lưu ý: Bản vẽ càng đơn giản càng phải ghi kích thước rõ. Nếu chỉ có hình phòng mà thiếu trục, thiếu kích thước cửa hoặc thiếu cao độ nền, bản vẽ chỉ phù hợp để tham khảo ý tưởng, chưa đủ tin cậy để thi công.
Đọc thêm: Bản Vẽ Nhà Dùng Trong Thiết Kế Và Thi Công: Cách Hiểu Đúng 2026
Tự vẽ hay thuê thiết kế năm 2026?
Bạn có thể tự phác bản vẽ để hiểu nhu cầu, nhưng hồ sơ xin phép và thi công nên được kiểm tra bởi người có chuyên môn khi nhà phức tạp.
Theo điểm b khoản 7 Điều 79 Luật Xây dựng 2014, hộ gia đình được tự thiết kế nhà ở riêng lẻ trong một số trường hợp quy mô nhỏ, nhưng vẫn phải phù hợp quy hoạch và chịu trách nhiệm về chất lượng thiết kế, môi trường và an toàn công trình lân cận.
Cập nhật tháng 5/2026, khi tham chiếu bảng giá công khai của nhiều đơn vị thiết kế, gói thiết kế kiến trúc nhà phố hiện đại thường khoảng 100.000–170.000 đồng/m² nếu chưa gồm nội thất 3D. Gói có phối cảnh hoặc nội thất 3D thường khoảng 210.000–290.000 đồng/m².
Với nhà cấp 4 diện tích 80m², chi phí thuê thiết kế kiến trúc cơ bản có thể rơi vào khoảng 8–13,6 triệu đồng. Nếu chọn gói có 3D và nội thất, ngân sách có thể tăng lên khoảng 16,8–23,2 triệu đồng.
So sánh cụ thể: bản tự phác gần như không tốn phí thiết kế, nhưng thường thiếu chi tiết móng, kết cấu, điện nước và cao độ. Bản vẽ do kiến trúc sư lập có chi phí ban đầu cao hơn, đổi lại giảm rủi ro sửa hồ sơ, đục phá tường hoặc thay cửa sau khi xây.
Nếu nhà dưới 250m², dưới 3 tầng và không có tầng hầm, chủ nhà vẫn nên nhờ kiểm tra kỹ phần kết cấu, thoát nước mái và vị trí cửa. Đây là những điểm bản vẽ đơn giản hay bỏ sót nhất.
Có thể bạn quan tâm: Bản Vẽ Nhà Xác Định Gì? Cách Đọc Đúng Năm 2026
Quy trình đọc bản vẽ tránh sai kích thước
Đọc bản vẽ đúng quy trình giúp bạn phát hiện lỗi trước khi xây, đặc biệt ở tỉ lệ, cửa, phòng vệ sinh và cao độ nền.
Video minh họa cách đọc bản vẽ nhà đơn giản theo trình tự mặt bằng, mặt đứng, mặt cắt và kích thước.
Quy trình dưới đây phù hợp cho người mới xem bản vẽ lần đầu, phụ huynh hỗ trợ học sinh lớp 8 hoặc chủ nhà đang kiểm tra phương án sơ bộ.
- Bước 1: Đọc khung tên để biết tên công trình, tỉ lệ và đơn vị lập bản vẽ.
- Bước 2: Xem mặt bằng để nắm vị trí phòng, cửa, tường và luồng di chuyển.
- Bước 3: Đối chiếu mặt đứng để kiểm tra chiều cao, mái, cửa và mặt tiền.
- Bước 4: Xem mặt cắt để hiểu nền, trần, mái, bậc thềm và cao độ.
- Bước 5: Rà từng kích thước phòng, cửa, hành lang, vệ sinh trước khi chốt.
Kinh nghiệm thực tế: với bản vẽ tỉ lệ 1:50, 1cm trên giấy tương ứng 0,5m ngoài thực tế. Nếu bản vẽ in sai khổ hoặc bị co giãn khi photo, thước đo trên giấy không còn đáng tin; lúc này phải ưu tiên con số kích thước ghi trực tiếp.
Chúng tôi thường kiểm tra thêm ba điểm trước khi giao bản vẽ sơ bộ: cửa phòng vệ sinh có vướng thiết bị không, cửa phòng ngủ có đụng tủ không, và cửa sổ có bị che bởi tủ bếp hoặc vách ngăn không. Ba lỗi này ít thấy trên phối cảnh nhưng rất rõ trên mặt bằng.
Bài viết liên quan: Bản Vẽ Nhà 2026: Cách Đọc, Bộ Hồ Sơ Và Chi Phí
Sai lầm làm bản vẽ đơn giản thành tốn kém
Bản vẽ càng ít chi tiết càng dễ gây hiểu nhầm khi thi công; chi phí phát sinh thường đến từ cửa, cao độ và thoát nước.
Ba sai lầm thường gặp nhất khi chủ nhà xem bản vẽ sơ bộ:
- Chỉ xem diện tích phòng, bỏ qua lối đi: phòng ngủ 12m² vẫn bất tiện nếu lối đi cạnh giường dưới 600mm.
- Không kiểm tra hướng mở cửa: cửa vệ sinh mở sai chiều có thể vướng lavabo hoặc bồn cầu.
- Quên cao độ sân và nền: nền nhà thấp hơn sân 50–100mm dễ bị tạt nước khi mưa lớn.

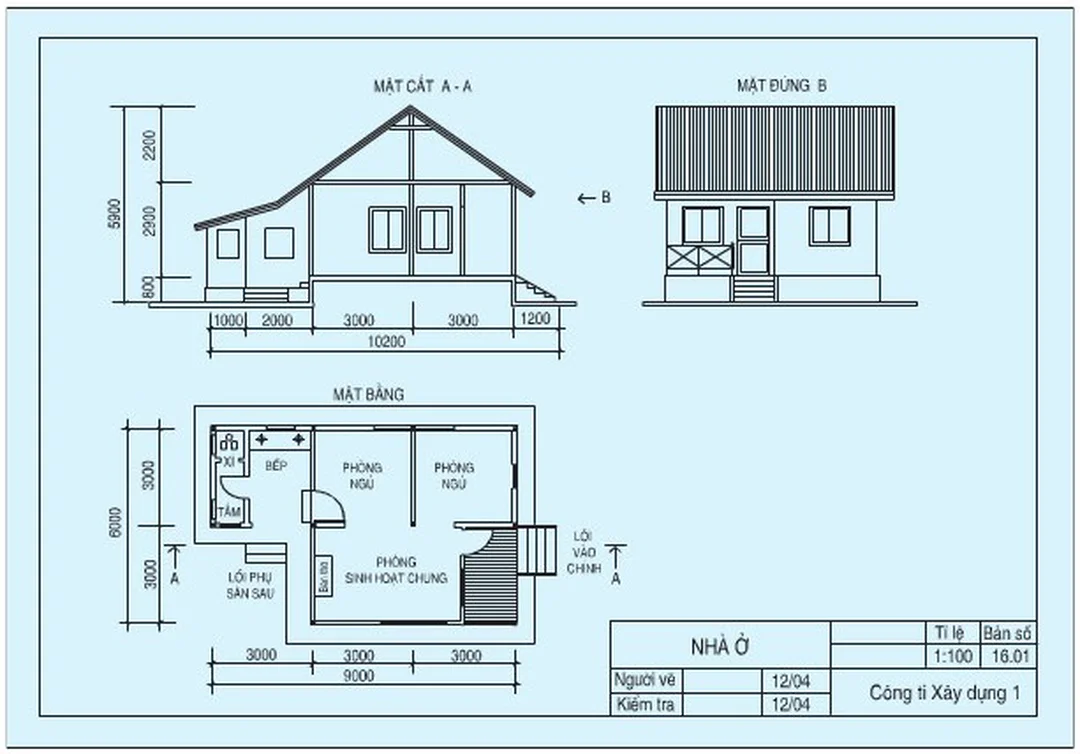

Một lỗi khác là dùng bản vẽ học tập để thi công thật. Bản vẽ trong sách thường giúp luyện cách đọc mặt bằng, mặt đứng, mặt cắt; hồ sơ xây dựng thực tế còn cần kết cấu, điện, nước, vật liệu, chi tiết cửa và biện pháp xử lý nền đất.
Theo QCVN 01:2021/BXD, mật độ xây dựng nhà ở riêng lẻ phụ thuộc diện tích lô đất. Ví dụ lô đất ≤90m² có thể áp dụng mật độ tối đa 100%, lô 200m² là 70%, lô 300m² là 60%, lô 500m² là 50% và lô từ 1.000m² là 40%.
Dữ liệu này cho thấy bản vẽ nhà không thể chỉ “vẽ kín đất” theo cảm tính. Mặt bằng cần đối chiếu chỉ giới xây dựng, khoảng lùi, mật độ và quy định địa phương trước khi nộp hồ sơ.
Mẹo kiểm tra bản vẽ trước khi thi công
Trước khi thi công, hãy rà bản vẽ theo logic sử dụng hằng ngày: đi lại, mở cửa, lấy sáng, thoát nước và bảo trì.
⚠️ Mẹo chuyên gia: Khi kiểm tra bản vẽ nhà đơn giản, hãy yêu cầu thể hiện tối thiểu trục tường, kích thước phủ bì, kích thước lọt lòng và cao độ nền. Với cửa đi chính, nên kiểm tra bề rộng thông thủy thực tế sau khi trừ khuôn cửa, thường hụt 50–70mm so với ô chờ.
Nếu bản vẽ có phòng vệ sinh, cần xem dốc sàn, vị trí phễu thu, hộp kỹ thuật và hướng thoát nước. Bản vẽ mặt bằng chỉ ghi thiết bị vệ sinh mà không ghi đường thoát thường chưa đủ để thi công chính xác.
Nếu nhà có mái bằng, mặt cắt phải cho thấy lớp chống thấm, độ dốc mái và vị trí thoát nước. Chỉ cần thiếu phễu thoát hoặc dốc mái sai, nước có thể đọng trên sàn mái sau vài trận mưa lớn.
Theo TCVN 13967:2024, thiết kế nhà ở riêng lẻ cần đáp ứng yêu cầu kỹ thuật chung khi xây mới hoặc cải tạo. Vì vậy, bản vẽ đơn giản vẫn phải bảo đảm công năng, an toàn chịu lực, thông gió, chiếu sáng và khả năng sử dụng lâu dài.
Hồ sơ xin phép cần lưu ý gì?
Khi dùng bản vẽ để xin giấy phép xây dựng, hồ sơ phải thể hiện đúng hiện trạng đất, quy mô nhà và các bản vẽ theo yêu cầu địa phương.
Theo Điều 58 Nghị định 175/2024/NĐ-CP, hồ sơ đề nghị cấp giấy phép xây dựng nhà ở riêng lẻ có thành phần hồ sơ thiết kế xây dựng. Điều này khiến bản vẽ không chỉ là hình minh họa, mà là căn cứ pháp lý để cơ quan chức năng xem xét.
Một bộ hồ sơ cơ bản thường cần mặt bằng vị trí công trình trên lô đất, mặt bằng các tầng, mặt đứng chính, mặt cắt, bản vẽ móng và sơ đồ đấu nối hạ tầng kỹ thuật. Tùy địa phương, thành phần có thể yêu cầu chi tiết hơn.
Lệ phí cấp giấy phép xây dựng nhà ở riêng lẻ ở nhiều địa phương thường ở mức vài chục nghìn đồng, ví dụ Hà Nội và TP.HCM từng áp dụng mức tham khảo 75.000 đồng/hồ sơ. Chi phí lớn hơn thường nằm ở khảo sát, thiết kế, chỉnh hồ sơ và thời gian bổ sung nếu bản vẽ thiếu thông tin.
Bạn nên kiểm tra thông tin tại cơ quan cấp phép nơi có đất trước khi nộp. Quy hoạch, lộ giới, tầng cao, ban công và khoảng lùi có thể khác nhau giữa từng tuyến đường, khu dân cư hoặc khu vực quản lý kiến trúc.
Câu Hỏi Thường Gặp
Phần này trả lời nhanh các câu hỏi người mới thường gặp khi tìm mẫu bản vẽ, đọc kích thước và chuẩn bị hồ sơ xây nhà.
Bản vẽ nhà đơn giản có dùng để xây thật được không?
Có thể dùng để tham khảo ý tưởng, nhưng không nên dùng trực tiếp để xây nếu thiếu kết cấu, điện nước, cao độ và chi tiết vật liệu. Với nhà ở thực tế, bản vẽ cần được kiểm tra theo quy chuẩn, hiện trạng đất và yêu cầu xin phép.
Tỉ lệ 1:50 và 1:100 khác nhau thế nào?
Tỉ lệ 1:50 nghĩa là 1cm trên bản vẽ tương ứng 0,5m ngoài thực tế. Tỉ lệ 1:100 nghĩa là 1cm tương ứng 1m. Bản vẽ càng cần chi tiết thi công thì tỉ lệ càng nên lớn, ví dụ 1:50 hoặc 1:25.

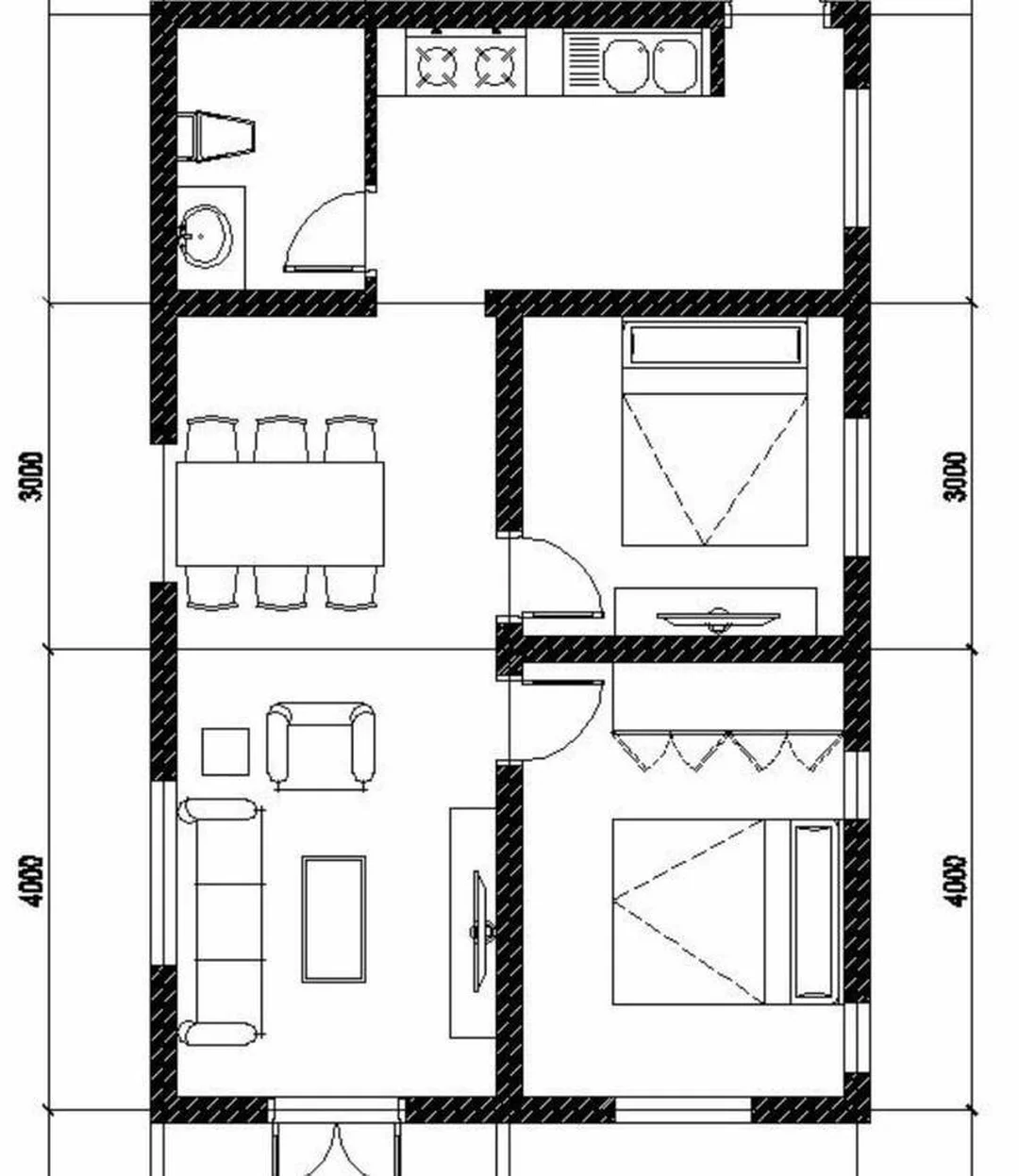

Nhà cấp 4 cần những bản vẽ nào?
Nhà cấp 4 thường cần mặt bằng, mặt đứng, mặt cắt, mặt bằng mái, bản vẽ móng, kết cấu cơ bản, điện, cấp thoát nước và thống kê cửa. Nếu chỉ học cách đọc bản vẽ, bạn có thể bắt đầu với mặt bằng, mặt đứng và mặt cắt.
Có nên tải mẫu bản vẽ miễn phí trên mạng không?
Có thể tải để học cách bố trí phòng và hiểu ký hiệu, nhưng cần kiểm tra lại kích thước theo đất thật. Mỗi lô đất có hướng nắng, lộ giới, nền đất, nhu cầu ở và quy định xây dựng khác nhau, nên không nên sao chép nguyên mẫu.
Chi phí thuê vẽ bản vẽ nhà đơn giản là bao nhiêu?
Năm 2026, gói thiết kế kiến trúc cơ bản thường dao động khoảng 100.000–170.000 đồng/m² tùy phong cách, khu vực và mức chi tiết. Nếu có phối cảnh 3D hoặc nội thất, đơn giá có thể tăng lên khoảng 210.000–290.000 đồng/m².
Một bản vẽ nhà đơn giản có giá trị khi giúp bạn đọc đúng kích thước, hiểu công năng và phát hiện rủi ro trước khi xây. Kiến Trúc Phan Dũng khuyến nghị luôn đối chiếu bản vẽ với đất thực tế, quy định địa phương và nhu cầu sử dụng lâu dài.
