Nêu trình tự đọc bản vẽ nhà là xác định đúng thứ tự: đọc khung tên, xem hình biểu diễn, kiểm tra kích thước, rồi nhận diện bộ phận chính của ngôi nhà. Cập nhật tháng 5/2026, cách đọc này vẫn là nền tảng cho học sinh Công nghệ 8 và người mới tiếp cận hồ sơ kiến trúc.
Trình Tự Chuẩn Cần Ghi Nhớ

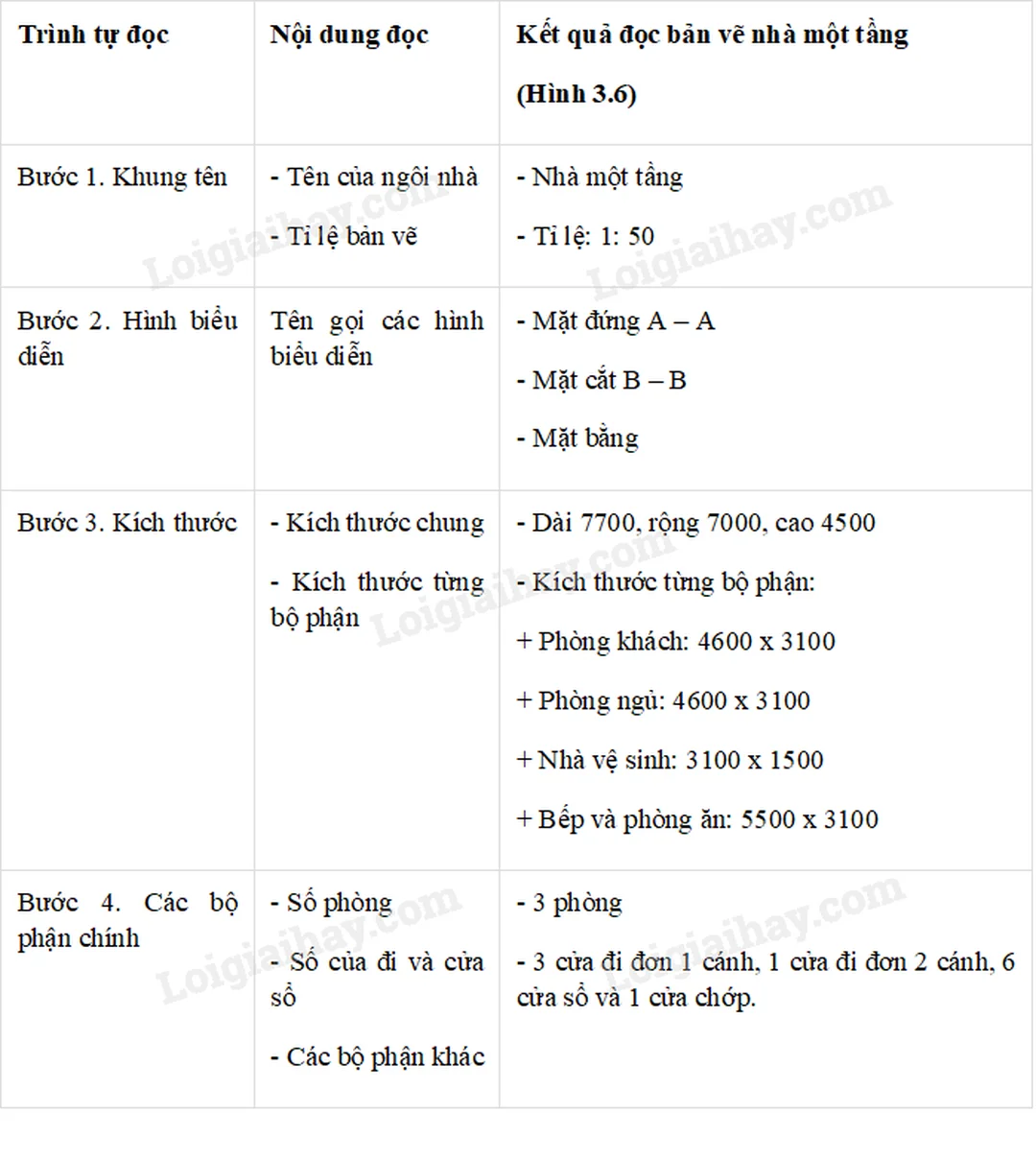

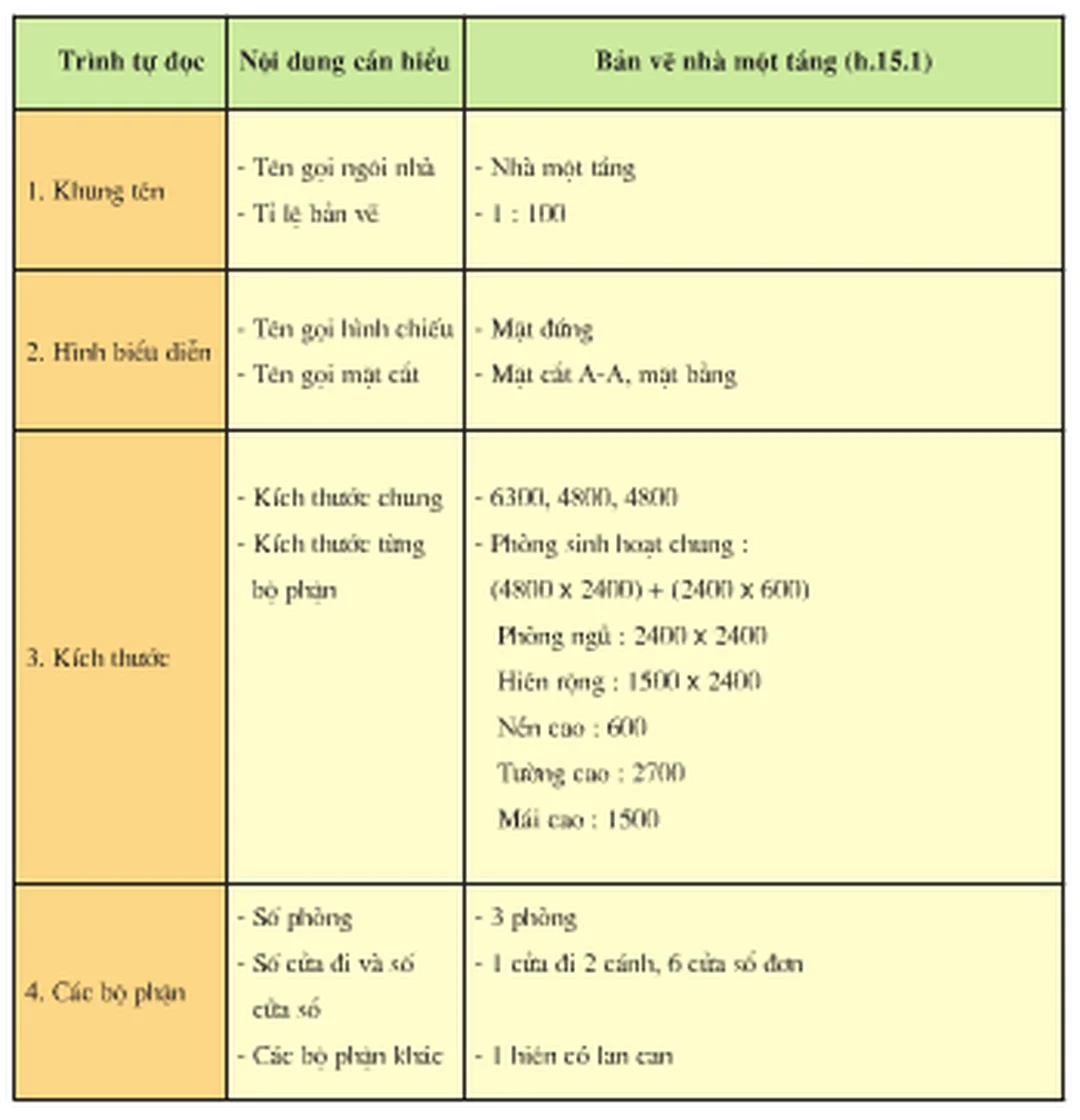

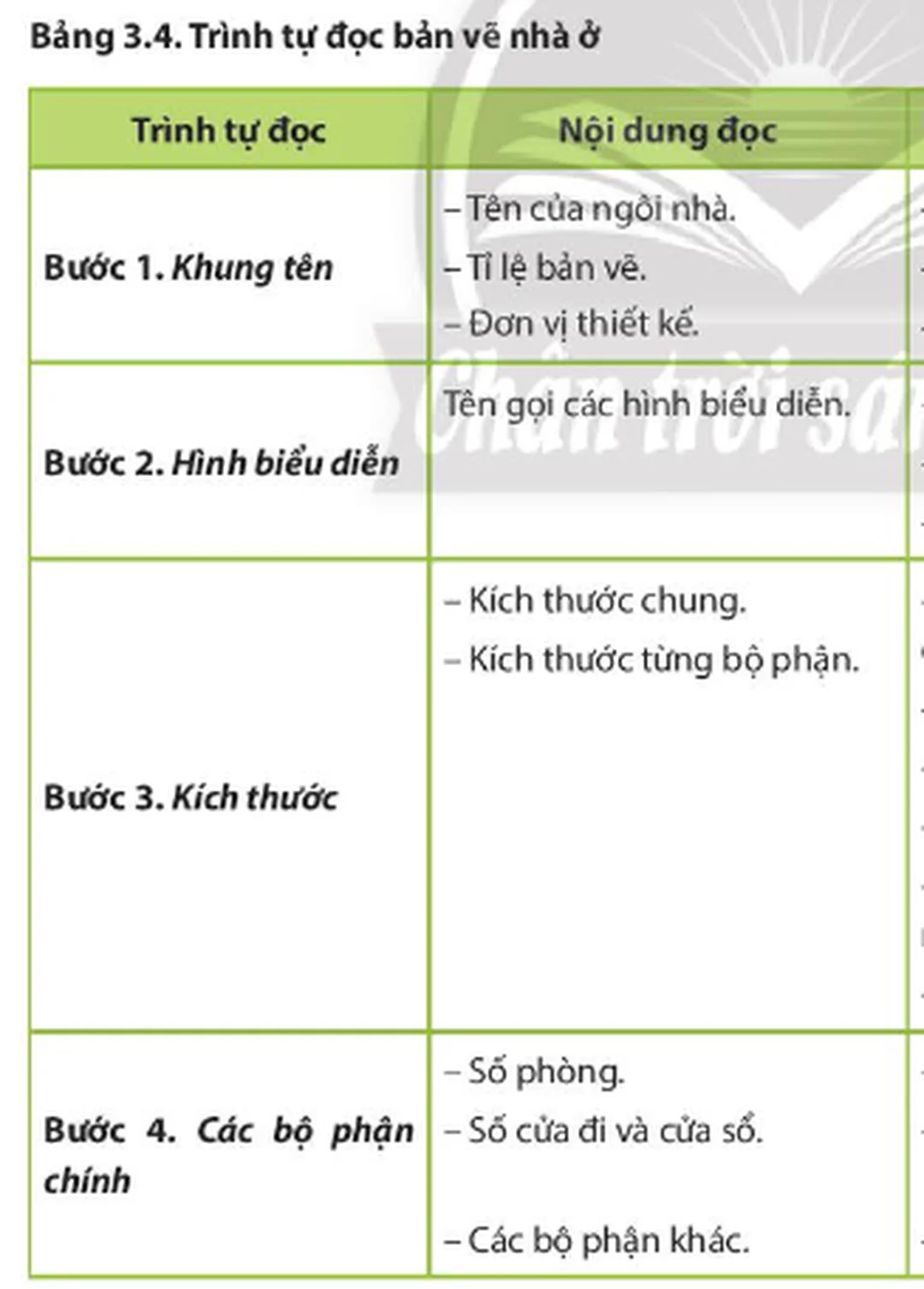

Trình tự đọc bản vẽ nhà gồm 4 bước: khung tên, hình biểu diễn, kích thước, bộ phận chính. Thứ tự này giúp bạn hiểu ngôi nhà từ thông tin chung đến chi tiết sử dụng.
Trong bài học Công nghệ 8, bản vẽ nhà thường được đọc để xác định tên công trình, tỉ lệ, các hình chiếu, kích thước tổng thể và cách bố trí phòng. Khi áp dụng vào hồ sơ thực tế, thứ tự này vẫn đúng nhưng cần kiểm tra thêm ký hiệu, cao độ, trục định vị và ghi chú kỹ thuật.
| Thứ tự | Mục cần đọc | Câu hỏi phải trả lời | Dữ liệu thường gặp | Lỗi dễ mắc |
|---|---|---|---|---|
| 1 | Khung tên | Bản vẽ tên gì? | Bản vẽ nhà một tầng | Bỏ qua tên bản vẽ |
| 2 | Tỉ lệ | Bản vẽ thu nhỏ bao nhiêu lần? | 1:100, 1:50 | Đo trực tiếp trên hình mà quên nhân tỉ lệ |
| 3 | Hình biểu diễn | Có những hình nào? | Mặt bằng, mặt đứng, mặt cắt | Nhầm mặt đứng với mặt cắt |
| 4 | Mặt bằng | Phòng bố trí ra sao? | Phòng khách, phòng ngủ, bếp | Chỉ nhìn phòng mà bỏ qua cửa |
| 5 | Mặt đứng | Mặt ngoài nhà thế nào? | Mái, cửa, ban công | Đọc mặt đứng như mặt bằng |
| 6 | Mặt cắt | Chiều cao và cấu tạo đứng ra sao? | Nền, sàn, mái, cầu thang | Không kiểm tra cao độ |
| 7 | Kích thước tổng thể | Nhà dài, rộng, cao bao nhiêu? | 6300 mm, 4800 mm | Nhầm mm thành cm |
| 8 | Kích thước phòng | Mỗi phòng dùng được bao nhiêu? | 3000 x 3600 mm | Chỉ đọc một chiều |
| 9 | Cửa và lối đi | Có bao nhiêu cửa? | Cửa đi, cửa sổ | Đếm thiếu cửa sổ trên mặt đứng |
| 10 | Bộ phận chính | Nhà gồm những phần nào? | Tường, mái, hiên, phòng | Không liên hệ giữa các hình |
⚠️ Lưu ý: Trong bản vẽ xây dựng, kích thước thường ghi bằng milimét. Nếu thấy số 3600, hãy hiểu là 3,6 m, không phải 36 m hay 360 cm theo cách đo thủ công.
Mẹo chuyên gia: Khi làm bài kiểm tra, hãy viết đáp án ngắn theo đúng 4 cụm: khung tên → hình biểu diễn → kích thước → bộ phận. Khi đọc bản vẽ thật, hãy thêm bước đánh dấu trục, cao độ và ghi chú vì đây là nơi phát sinh nhiều sai lệch khi thi công.
Xem thêm: Bản Vẽ Nhà Dùng Trong Thiết Kế Và Thi Công: Cách Hiểu Đúng 2026

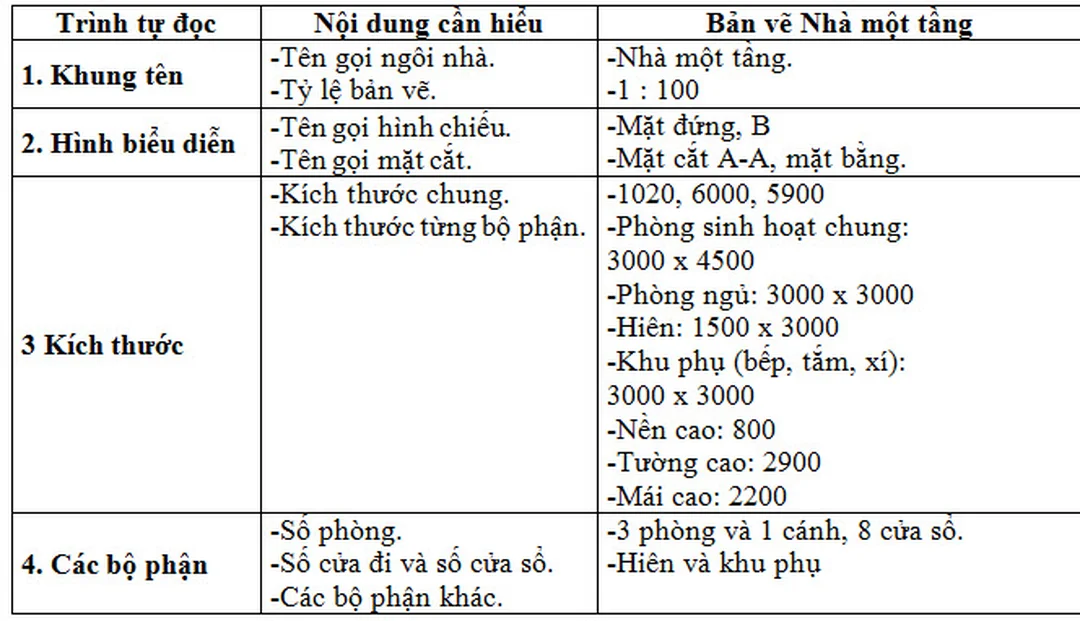

Đọc Khung Tên Để Xác Định Hồ Sơ
Khung tên cho biết tên bản vẽ, tỉ lệ, người lập và thông tin quản lý bản vẽ. Đọc khung tên trước giúp bạn không nhầm loại bản vẽ hoặc phiên bản hồ sơ.
Theo TCVN 5571:2012, khung tên là thành phần trình bày thông tin của bản vẽ trong hồ sơ thiết kế xây dựng. Với người học, khung tên thường giúp trả lời 3 ý: tên công trình, tên bản vẽ và tỉ lệ.
Nếu bản vẽ ghi “mặt bằng nhà một tầng, tỉ lệ 1:100”, bạn cần hiểu 1 cm trên bản vẽ tương ứng 1 m ngoài thực tế. Nếu bản vẽ ghi tỉ lệ 1:50, cùng 1 cm trên giấy sẽ tương ứng 0,5 m ngoài thực tế.
Kinh nghiệm thực tế: Khi rà hồ sơ nhà phố, chúng tôi luôn kiểm tra ngày phát hành và mã bản vẽ trước khi nhìn mặt bằng. Có công trình đã thay đổi vị trí cầu thang ở bản vẽ kiến trúc, nhưng đội thi công vẫn cầm bản cũ, dẫn đến lệch lỗ mở sàn khoảng 200 mm.
Thuật ngữ: Khung tên là vùng thông tin ở góc bản vẽ, thường ghi tên công trình, tên bản vẽ, tỉ lệ, ký hiệu bản vẽ, đơn vị thiết kế và người kiểm tra.
Có thể bạn quan tâm: Bản Vẽ Nhà Trọ Có Gác Lửng: Thông Số, Chi Phí Và Lưu Ý 2026

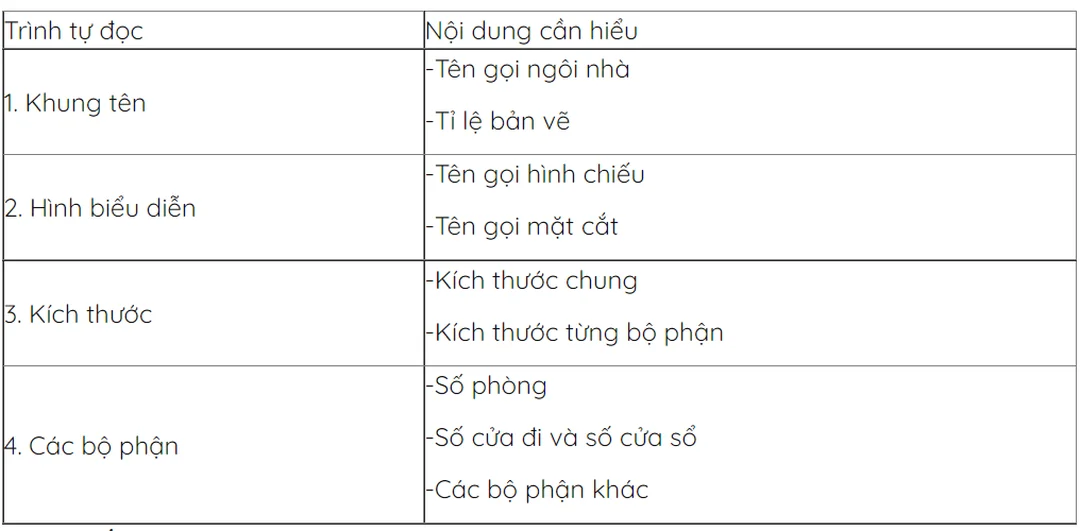

Giải Mã Hình Biểu Diễn Trước Kích Thước
Hình biểu diễn cho biết ngôi nhà được nhìn từ hướng nào. Bạn nên nhận diện mặt bằng, mặt đứng và mặt cắt trước khi đọc số đo để tránh hiểu sai hình.
Mặt bằng là hình cắt ngang tưởng tượng qua nhà, thường dùng để xem tường, phòng, cửa và lối đi. Mặt đứng thể hiện hình dáng bên ngoài. Mặt cắt cho thấy chiều cao, nền, sàn, mái và quan hệ theo phương đứng.
Theo TCVN 5570:2012, hệ thống bản vẽ xây dựng có quy định về ký hiệu đường trục và đường nét. Vì vậy, khi đọc hình biểu diễn, bạn không chỉ nhìn hình dạng mà còn phải phân biệt nét thấy, nét khuất, trục và đường kích thước.
Video hướng dẫn đọc bản vẽ nhà đơn giản, phù hợp để hình dung cách nhận diện mặt bằng, mặt đứng và mặt cắt trước khi đọc kích thước.
Cách đọc đúng là đi từ hình lớn đến chi tiết nhỏ. Ví dụ, với bản vẽ nhà mái bằng, bạn xác định trước mặt bằng tầng, sau đó tìm cửa đi, cửa sổ, phòng, hiên, cầu thang rồi mới đọc kích thước từng khu vực.
So sánh nhanh hai cách học:
| Tiêu chí | Đọc theo 4 bước chuẩn | Đọc ngẫu nhiên theo chi tiết |
|---|---|---|
| Số lượt kiểm tra chính | 4 lượt | Không cố định |
| Thời gian đọc bản vẽ lớp 8 | 8–12 phút | 15–25 phút |
| Khả năng nhớ đáp án | Cao vì có thứ tự | Dễ quên bước |
| Nguy cơ nhầm hình biểu diễn | Thấp | Cao |
| Phù hợp khi làm bài thi | Rất phù hợp | Không ổn định |
Bài viết liên quan: Bản Vẽ Nhà Gác Lửng 2026: Cách Đọc, Chọn Mặt Bằng Và Dự Trù Chi Phí
Kích Thước: Đọc Từ Tổng Thể Đến Chi Tiết
Kích thước phải đọc từ ngoài vào trong: kích thước toàn nhà, khoảng cách trục, kích thước phòng, rồi đến cửa và bộ phận phụ. Cách này giúp tránh cộng sai số đo.
Trong bản vẽ nhà đơn giản, kích thước thường chia thành hai nhóm. Nhóm thứ nhất là kích thước bao ngoài, cho biết chiều dài và chiều rộng tổng thể. Nhóm thứ hai là kích thước chi tiết, cho biết từng phòng, cửa, tường, hiên hoặc cầu thang.
Khi đọc kích thước, hãy ưu tiên chuỗi kích thước ngoài cùng. Ví dụ, nếu chiều ngang tổng thể là 7200 mm, còn hai phòng lần lượt 3600 mm và 3600 mm, bạn có thể kiểm tra nhanh xem tổng phòng có khớp với chiều ngang nhà hay không.
Sai lầm phổ biến: Nhiều người chỉ nhìn diện tích phòng rồi kết luận nhà “rộng” hay “hẹp”, nhưng bỏ qua bề rộng lối đi. Một hành lang 800 mm có thể đủ đi lại cơ bản, nhưng khi chuyển đồ lớn sẽ rất bất tiện nếu cửa phòng mở ngược hướng.
Sai lầm thứ hai là đọc kích thước trên ảnh chụp màn hình. Ảnh bị co giãn khiến việc đo bằng thước không còn chính xác. Với bản vẽ có tỉ lệ, chỉ nên đọc số kích thước ghi trên bản vẽ, không suy ra bằng cách đo ảnh.
Sai lầm thứ ba là không kiểm tra đơn vị. Hồ sơ kiến trúc ở Việt Nam thường dùng milimét, trong khi người mới học hay quy đổi bằng centimet theo thói quen học Toán. Lệch đơn vị sẽ làm sai toàn bộ nhận xét về kích thước nhà.
Chủ đề liên quan: Xin Bản Vẽ Nhà Khung Thép 2 Tầng: Hồ Sơ, Chi Phí Và Cách Đọc 2026
Kiểm Tra Bộ Phận Chính Không Bị Nhầm
Bộ phận chính của bản vẽ nhà gồm phòng, cửa, tường, mái, hiên, cầu thang và các phần phụ tùy công trình. Bước này giúp bạn hiểu công năng sử dụng.
Ở cấp độ bài học, bạn cần trả lời được nhà có mấy phòng, loại phòng nào, có bao nhiêu cửa đi, bao nhiêu cửa sổ và có những bộ phận phụ nào. Ở cấp độ thực tế, bạn cần liên hệ thêm hướng mở cửa, vị trí cầu thang, khoảng thoát hiểm và khu vực ẩm ướt.
Một trình tự kiểm tra bộ phận chính nên đi theo 6 điểm:
- Đếm số phòng và gọi đúng tên từng phòng.
- Xác định cửa đi, cửa sổ, hướng mở và vị trí trên tường.
- Kiểm tra cầu thang, bậc lên hiên hoặc cao độ nền.
- Nhận diện mái, ban công, lan can, sân hoặc hiên.
- Đối chiếu mặt bằng với mặt đứng để tránh thiếu cửa.
- Ghi lại chi tiết chưa rõ để hỏi giáo viên, kiến trúc sư hoặc người thiết kế.
Kinh nghiệm thực tế: Trong một hồ sơ cải tạo nhà ống, chủ nhà chỉ nhìn mặt bằng và yêu cầu mở thêm cửa sổ sau bếp. Khi đối chiếu mặt đứng và hiện trạng, vị trí đó sát nhà bên cạnh, không thể mở cửa thông thoáng. Nếu chỉ đọc một hình biểu diễn, quyết định sửa nhà rất dễ sai.
Insider tip: Khi đọc nhà có cầu thang, hãy kiểm tra cùng lúc 3 dữ liệu: vị trí thang trên mặt bằng, chiều cao tầng trên mặt cắt và hướng đi lên. Chỉ cần một trong 3 dữ liệu này không khớp, bản vẽ cần được hỏi lại trước khi thi công.
Khi Áp Dụng Ngoài Bài Học Lớp 8
Ngoài bài học, trình tự đọc bản vẽ nhà cần mở rộng sang tiêu chuẩn, quy chuẩn và chi phí. Đây là điểm khác biệt giữa đọc để trả lời câu hỏi và đọc để kiểm soát xây dựng.
Với công trình thật, bản vẽ kiến trúc cần được xem cùng bản vẽ kết cấu, điện, cấp thoát nước và phòng cháy chữa cháy nếu thuộc phạm vi áp dụng. QCVN 06:2022/BXD và sửa đổi liên quan đặt ra yêu cầu về an toàn cháy cho nhà và công trình, nên không thể chỉ đọc phần bố trí phòng.
Dữ liệu cập nhật đáng chú ý là Quyết định 409/QĐ-BXD ngày 11/04/2025 công bố suất vốn đầu tư xây dựng và giá xây dựng tổng hợp bộ phận kết cấu công trình năm 2024. Từ 15/07/2025, Thông tư 08/2025/TT-BXD sửa đổi, bổ sung một số định mức xây dựng cũng cần được kiểm tra khi lập dự toán.
Điều này không có nghĩa người học lớp 8 phải tính dự toán. Tuy nhiên, người chuẩn bị xây nhà nên hiểu rằng một thay đổi nhỏ trên bản vẽ, như tăng diện tích sàn 10 m² hoặc đổi mái bằng sang mái dốc, có thể làm thay đổi khối lượng vật liệu và chi phí.
Có cần đọc bản vẽ kết cấu không?
Có, nếu bạn dùng bản vẽ để xây hoặc sửa nhà. Bản vẽ kiến trúc cho biết không gian, còn bản vẽ kết cấu cho biết móng, cột, dầm, sàn và khả năng chịu lực.
Trong thực tế tư vấn, chúng tôi thường yêu cầu chủ nhà không chốt nội thất khi chưa đối chiếu vị trí cột, hộp kỹ thuật và dầm. Tủ âm tường, cửa trượt hoặc máy lạnh âm trần đều có thể vướng kết cấu nếu chỉ nhìn mặt bằng kiến trúc.
Câu Hỏi Thường Gặp
Trình tự đọc bản vẽ nhà thường gây nhầm ở tỉ lệ, hình biểu diễn và kích thước. Các câu hỏi dưới đây giúp bạn xử lý nhanh những tình huống hay gặp khi học và khi xem hồ sơ.
Trình tự đọc bản vẽ nhà gồm mấy bước?
Trình tự đọc bản vẽ nhà gồm 4 bước: khung tên, hình biểu diễn, kích thước và bộ phận chính. Đây là đáp án ngắn gọn, phù hợp với câu hỏi trong Công nghệ 8.
Vì sao phải đọc khung tên trước?
Khung tên cho biết bạn đang xem bản vẽ nào, tỉ lệ bao nhiêu và thuộc hồ sơ gì. Nếu bỏ qua khung tên, bạn có thể nhầm mặt bằng tầng, nhầm phiên bản hoặc đọc sai tỉ lệ.
Mặt bằng khác mặt đứng như thế nào?
Mặt bằng thể hiện cách bố trí phòng, tường, cửa và lối đi khi nhìn từ trên xuống. Mặt đứng thể hiện hình dáng bên ngoài của ngôi nhà khi nhìn từ một phía.
Khi đọc bản vẽ nhà, nên xem kích thước nào trước?
Bạn nên xem kích thước tổng thể trước, sau đó đọc kích thước từng phòng và chi tiết cửa. Cách đọc từ lớn đến nhỏ giúp kiểm tra nhanh bản vẽ có hợp lý hay không.
Học sinh cần ghi đáp án thế nào cho đủ ý?
Bạn chỉ cần ghi: đọc khung tên, đọc hình biểu diễn, đọc kích thước, đọc các bộ phận chính. Nếu muốn đầy đủ hơn, hãy thêm nội dung cần hiểu ở từng bước như tên bản vẽ, tỉ lệ, mặt bằng, mặt đứng, số phòng và số cửa.
Nắm đúng nêu trình tự đọc bản vẽ nhà giúp bạn trả lời chính xác bài học và đọc bản vẽ thực tế có kiểm soát hơn. Hãy bắt đầu từ khung tên, đi qua hình biểu diễn, kiểm tra kích thước, rồi đối chiếu các bộ phận trước khi nhận xét hoặc thi công.
