Trình tự đọc bản vẽ nhà là quy trình xem hồ sơ thiết kế theo thứ tự từ khung tên, hình biểu diễn, kích thước, mặt bằng đến mặt cắt và các bộ phận chính. Cập nhật tháng 5/2026, cách đọc này giúp bạn hiểu công năng, kiểm tra sai lệch và trao đổi rõ hơn với kiến trúc sư hoặc đội thi công.
Bảng Trình Tự Đọc Bản Vẽ Nhà Dễ Tra Cứu
Trình tự chuẩn nên bắt đầu từ thông tin tổng quan, sau đó mới đi vào hình vẽ và chi tiết kích thước. Cách đọc này giảm nguy cơ hiểu sai tỷ lệ, nhầm tầng hoặc bỏ sót cấu kiện quan trọng.
| Bước | Nội dung cần đọc | Dữ kiện cần kiểm tra | Ví dụ trên bản vẽ nhà | Lỗi dễ gặp |
|---|---|---|---|---|
| 1 | Khung tên | Tên công trình, chủ đầu tư, tỷ lệ, ký hiệu bản vẽ | KT-01, tỷ lệ 1/100, mặt bằng tầng 1 | Đọc nhầm bản vẽ xin phép với bản vẽ thi công |
| 2 | Hình biểu diễn | Mặt bằng, mặt đứng, mặt cắt, phối cảnh nếu có | Mặt bằng tầng 2, mặt đứng trục A-D | Chỉ xem phối cảnh 3D rồi bỏ qua mặt cắt |
| 3 | Kích thước tổng thể | Chiều ngang, chiều dài, cao tầng, cao mái | Nhà 5m x 18m, tầng 1 cao 3,9m | Nhầm kích thước thông thủy với kích thước tim trục |
| 4 | Kích thước phòng | Dài, rộng, vị trí cửa, khoảng lưu thông | Phòng ngủ 3,2m x 3,6m, cửa rộng 900mm | Không kiểm tra lối mở cửa và vị trí đồ nội thất |
| 5 | Trục định vị | Trục 1-2-3, trục A-B-C, khoảng cách tim cột | Khoảng trục 1-2 là 4.000mm | Đo từ mép tường thay vì từ tim trục |
| 6 | Tường và vách | Bề dày, vị trí tường chịu lực, tường ngăn | Tường 100mm, 200mm, vách thạch cao | Tự ý đục tường kỹ thuật hoặc tường chịu lực |
| 7 | Cửa đi, cửa sổ | Ký hiệu, chiều rộng, chiều cao, hướng mở | D1: 900 x 2.200mm, C2: 1.200 x 1.400mm | Đặt công tắc sau cánh cửa mở |
| 8 | Cầu thang | Số bậc, chiều rộng, cao bậc, chiếu nghỉ | 21 bậc, rộng 900mm, cao bậc 160mm | Không đối chiếu mặt bằng với mặt cắt thang |
| 9 | Khu vệ sinh và bếp | Thoát sàn, hộp kỹ thuật, cấp thoát nước | Hộp kỹ thuật 600 x 800mm | Dời lavabo xa trục thoát gây khó thi công |
| 10 | Kết cấu chính | Cột, dầm, sàn, móng, thép chủ | Cột C1 220 x 220mm, dầm D1 220 x 350mm | Chỉ đọc kiến trúc, không đối chiếu kết cấu |
| 11 | Điện nước | Ổ cắm, đèn, công tắc, tuyến ống | Ổ cắm bếp cao 1.100mm | Thiếu ổ cắm cho máy rửa bát, máy sấy |
| 12 | Ghi chú kỹ thuật | Vật liệu, cao độ, yêu cầu hoàn thiện | Sàn WC thấp hơn sàn phòng 20mm | Bỏ qua cao độ nên sàn vệ sinh bị tràn nước |

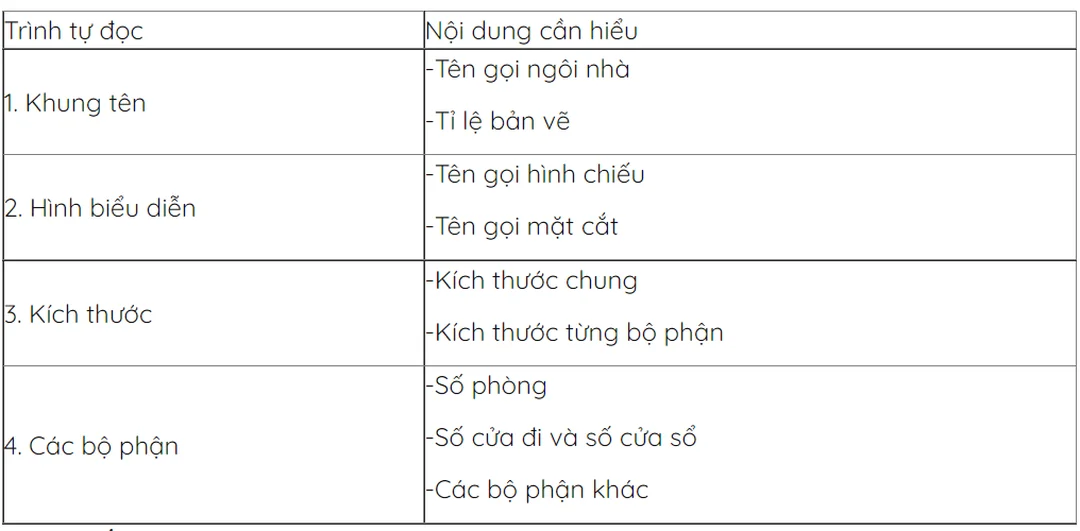

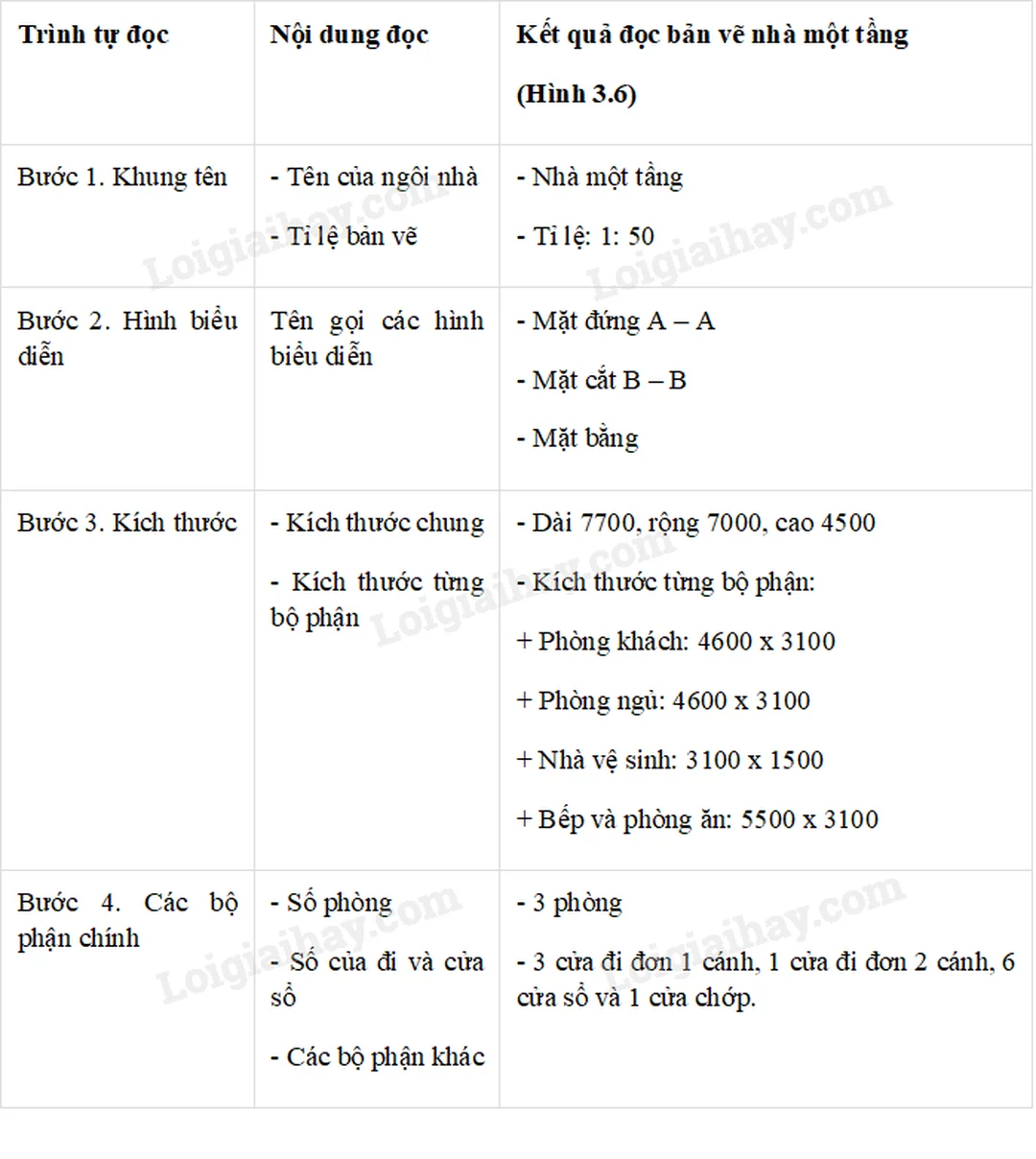

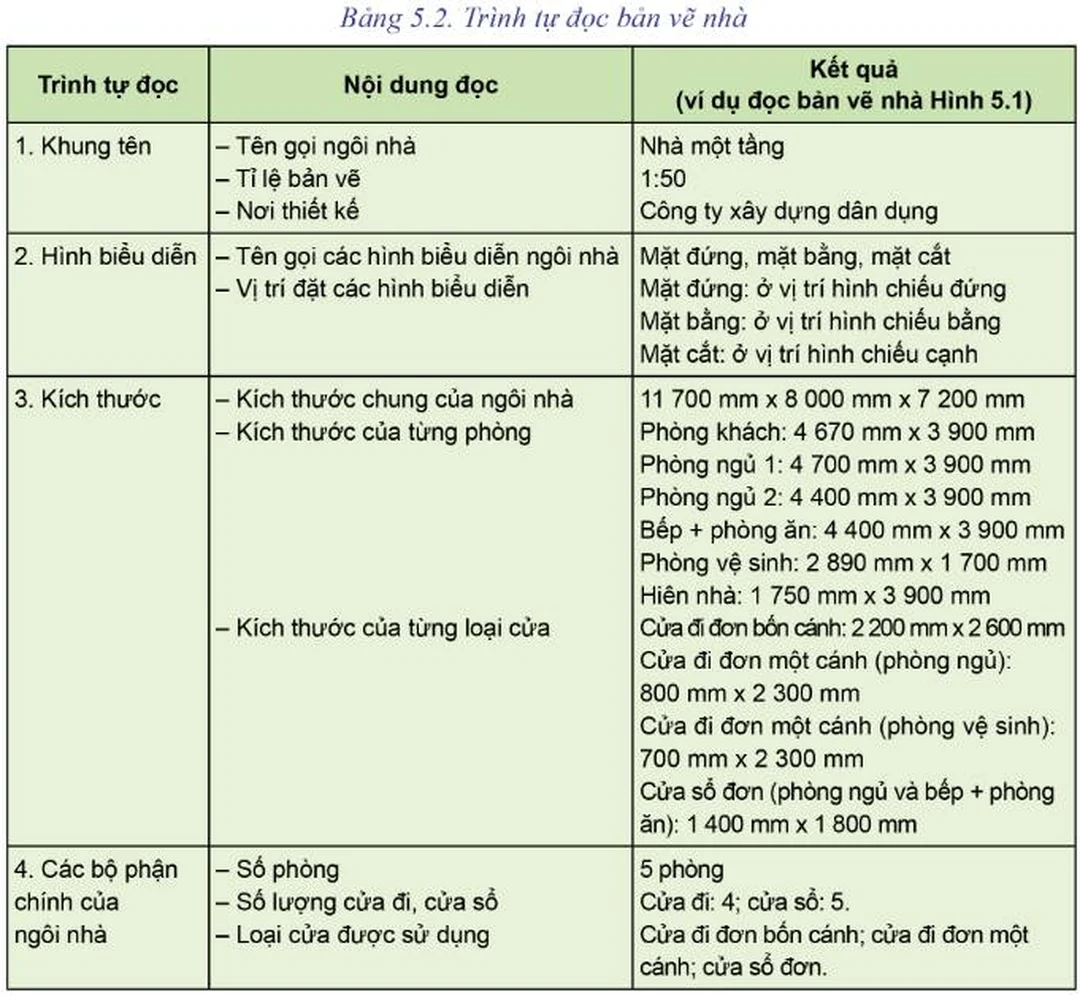

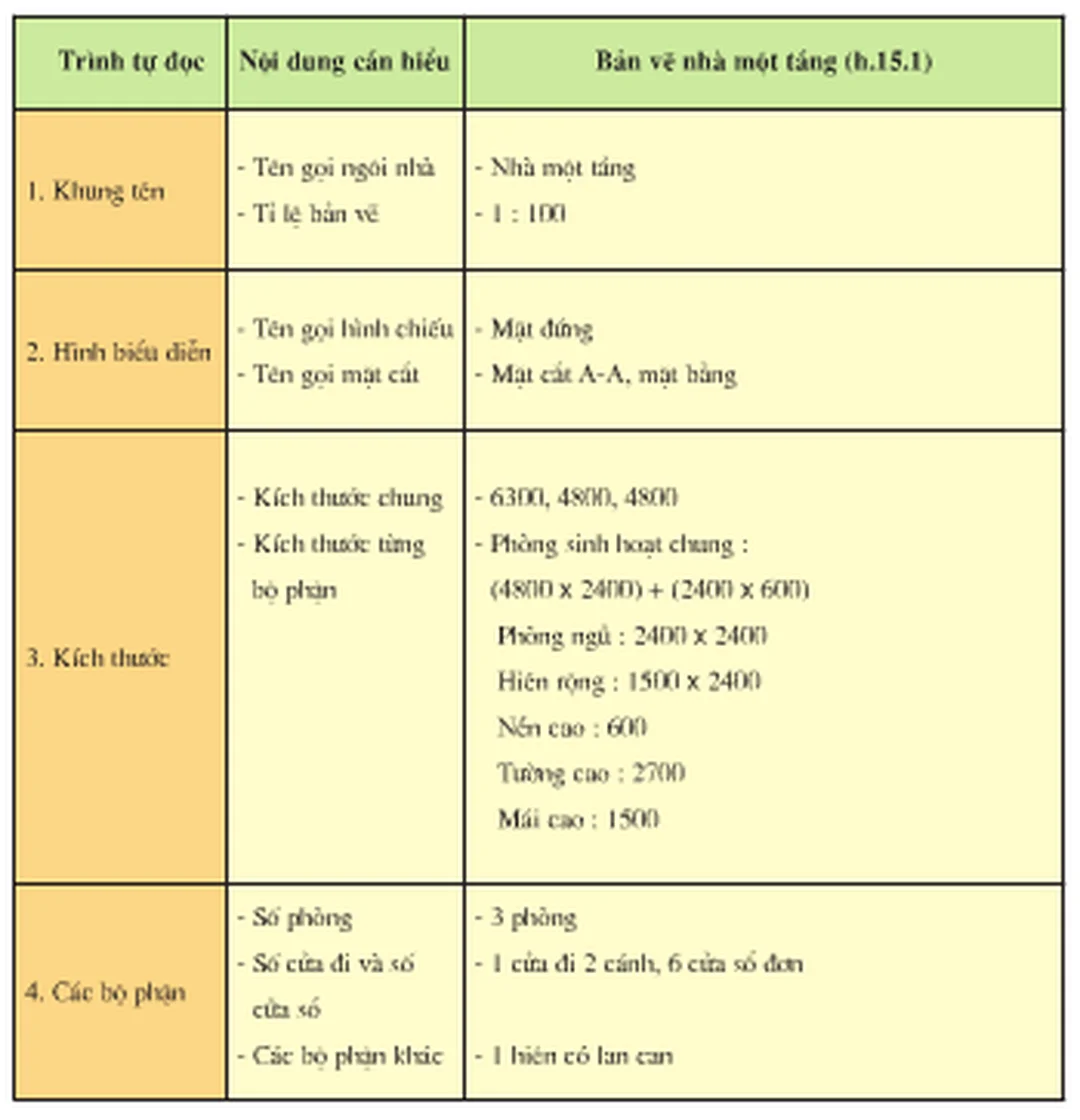

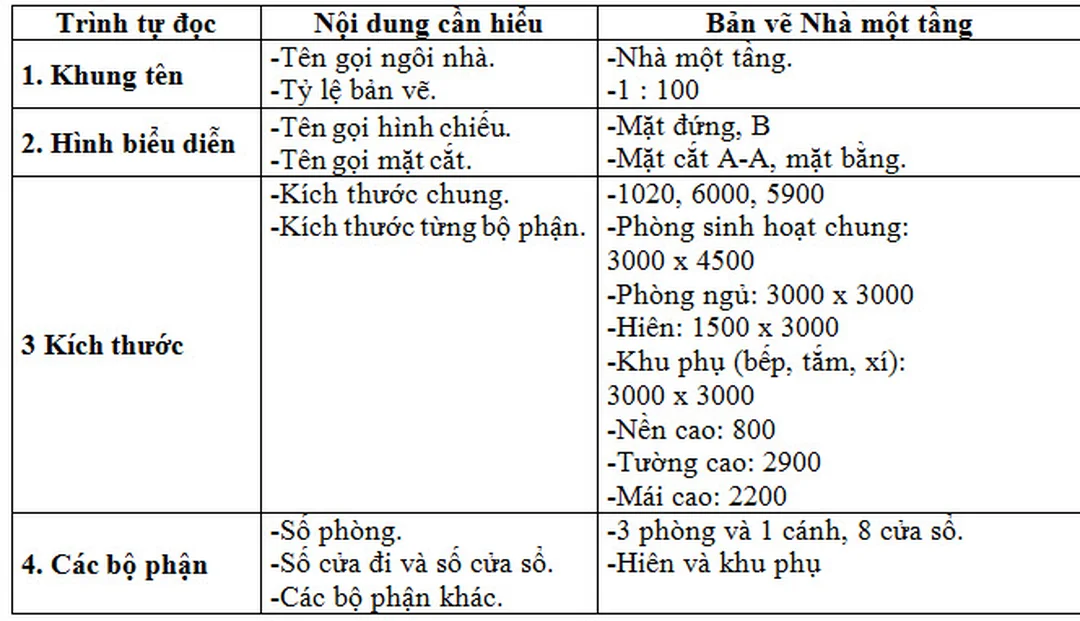

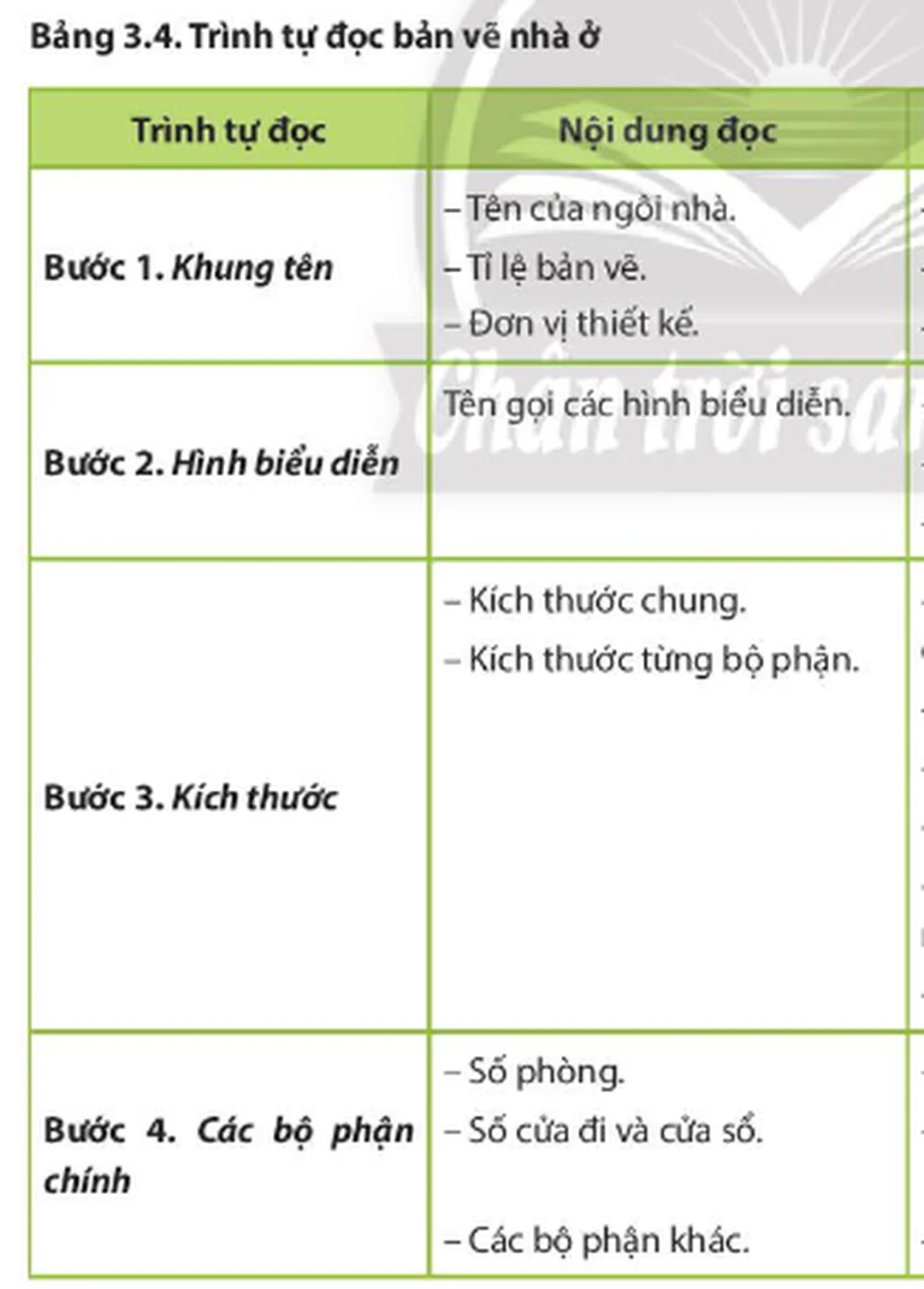

Theo chương trình Công nghệ phổ thông, bản vẽ nhà thường được đọc theo 4 bước nền tảng: khung tên, hình biểu diễn, kích thước và các bộ phận chính. Khi áp dụng vào hồ sơ thi công thực tế, bạn nên mở rộng thành các nhóm kiểm tra chi tiết như bảng trên để tránh bỏ sót.
Thuật ngữ: Khung tên là vùng thông tin nhận diện bản vẽ, thường cho biết tên công trình, tên bản vẽ, tỷ lệ, ngày phát hành, người thiết kế và ký hiệu hồ sơ.
Theo TCVN 5896:2012, bản vẽ xây dựng có yêu cầu về bố trí hình vẽ, phần chữ và khung tên. Vì vậy, đọc khung tên không phải bước hình thức mà là cách xác định đúng “phiên bản” bản vẽ trước khi xem nội dung bên trong.
Có thể bạn quan tâm: Trình Tự Đọc Bản Vẽ Lắp Chuẩn Dễ Nhớ Cập Nhật 2026
Đọc Khung Tên Trước Khi Xem Hình Vẽ
Khung tên cho biết bạn đang cầm đúng bản vẽ nào, thuộc giai đoạn nào và dùng tỷ lệ nào. Nếu bỏ qua bước này, mọi kích thước đọc sau đó đều có nguy cơ bị hiểu sai.
Trong thực tế tư vấn, chúng tôi từng gặp một chủ nhà dùng bản vẽ xin phép để trao đổi trực tiếp với đội xây phần thô. Hồ sơ xin phép chỉ thể hiện thông tin đủ cho thủ tục, không chi tiết như bản vẽ thi công, nên đội thợ hiểu thiếu vị trí dầm phụ và hộp kỹ thuật.
Cách kiểm tra nhanh là nhìn vào mã bản vẽ. Ví dụ, ký hiệu KT thường liên quan đến kiến trúc, KC là kết cấu, ĐN hoặc MEP liên quan điện nước. Một bộ hồ sơ nhà phố 3 tầng có thể có 40–80 bản vẽ tùy mức độ chi tiết, nên mã bản vẽ giúp bạn không bị lạc giữa nhiều tờ giống nhau.
Bạn cũng cần xem tỷ lệ trước khi đo đạc. Bản vẽ mặt bằng nhà ở thường dùng tỷ lệ 1/50 hoặc 1/100; chi tiết cửa, thang, vệ sinh có thể dùng 1/20 hoặc 1/25. Tỷ lệ càng nhỏ thì bản vẽ càng khái quát, không nên dựa vào đó để chốt chi tiết thi công.
⚠️ Lưu ý: Nếu bản vẽ có nhiều lần phát hành, hãy dùng bản mới nhất có ngày cập nhật rõ ràng. Không thi công theo bản in cũ đã bị thay đổi công năng, kích thước hoặc vật liệu.
Bài viết liên quan: Bản Vẽ Nhà 2026: Cách Đọc, Bộ Hồ Sơ Và Chi Phí

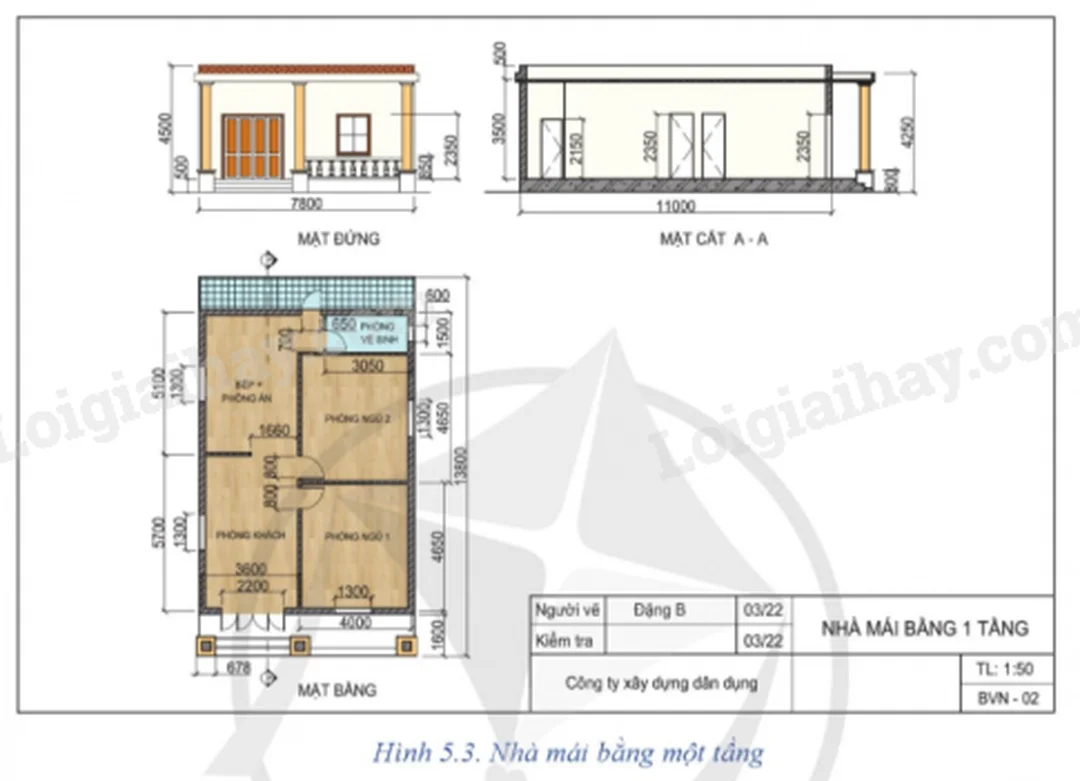

Hiểu Hình Biểu Diễn Theo Đúng Góc Nhìn
Hình biểu diễn cho biết ngôi nhà được nhìn từ trên xuống, từ ngoài vào hoặc bị cắt qua một mặt phẳng. Đọc đúng góc nhìn giúp bạn liên kết mặt bằng, mặt đứng và mặt cắt thành một không gian thật.
Mặt bằng: là hình cắt ngang ngôi nhà, thường tưởng tượng mặt phẳng cắt đi qua cửa sổ rồi nhìn từ trên xuống. Đây là bản vẽ quan trọng nhất để hiểu công năng từng tầng.
Mặt đứng: thể hiện hình dáng bên ngoài, cao độ cửa, ban công, mái, mảng tường và tỷ lệ mặt tiền. Khi xem mặt đứng, đừng chỉ đánh giá đẹp xấu; hãy đối chiếu với mặt bằng để biết cửa đó thuộc phòng nào.
Mặt cắt: cho thấy chiều cao tầng, kết cấu sàn, cầu thang, mái, thông tầng và quan hệ cao độ. Với nhà có lệch tầng, tầng lửng hoặc mái bê tông, mặt cắt là bản vẽ bắt buộc phải đọc kỹ.
Một sai lầm phổ biến là xem mặt bằng như sơ đồ bố trí phòng tĩnh, trong khi công trình thật có chiều cao, cao độ nền và dốc thoát nước. Nhiều người thấy phòng vệ sinh đủ rộng trên mặt bằng nhưng khi thi công mới phát hiện dầm đi qua trần, làm giảm chiều cao lắp bình nóng lạnh hoặc quạt thông gió.
Kinh nghiệm của chúng tôi là dùng bút đánh dấu cùng một vị trí trên 3 bản: mặt bằng, mặt đứng và mặt cắt. Ví dụ, chọn cửa sổ phòng ngủ tầng 2; sau đó tìm nó trên mặt đứng để kiểm tra chiều cao, rồi nhìn mặt cắt để biết cao độ bậu cửa so với sàn.
Đọc thêm: Bản Vẽ Nhà Xác Định Gì? Cách Đọc Đúng Năm 2026
Đọc Kích Thước Không Chỉ Nhìn Con Số
Kích thước trong bản vẽ nhà phải được đọc theo lớp: tổng thể, trục, phòng, cửa và chi tiết. Con số đúng nhưng đặt sai hệ quy chiếu vẫn có thể dẫn đến thi công sai.
Theo TCVN 8-20:2002, nét vẽ kỹ thuật có quy ước riêng về loại nét và cách biểu diễn. Khi đọc bản vẽ nhà, bạn cần phân biệt nét thấy, nét khuất, đường trục, đường dóng kích thước và ký hiệu mặt cắt để tránh nhầm thông tin phụ với cấu kiện thật.
Kích thước thường có 3 lớp ngoài mặt bằng. Lớp ngoài cùng là kích thước tổng thể công trình; lớp giữa là khoảng cách các trục; lớp trong là kích thước chi tiết tường, cửa, phòng. Khi kiểm tra, nên đọc từ ngoài vào trong thay vì nhảy thẳng vào từng phòng.
Vì sao phải ưu tiên kích thước ghi trên bản vẽ?
Kích thước ghi bằng số có giá trị kiểm soát cao hơn việc đo trực tiếp trên giấy. Bản in có thể bị co giãn, ảnh chụp có thể méo, còn file PDF khi in sai khổ giấy sẽ làm tỷ lệ thay đổi.
Ví dụ, một phòng ngủ ghi 3.400mm x 3.600mm nhưng bạn đo trên bản in chỉ thấy gần đúng. Trường hợp này phải theo số kích thước, không theo thước đo trên giấy. Nếu số ghi mâu thuẫn giữa hai bản vẽ, cần hỏi lại đơn vị thiết kế trước khi thi công.
Một mẹo chuyên gia là kiểm tra “chuỗi kích thước đóng”. Tổng các kích thước nhỏ giữa các trục phải bằng kích thước tổng. Nếu nhà ngang 5.000mm nhưng chuỗi trục cộng lại thành 4.950mm hoặc 5.050mm, hồ sơ đang có sai lệch cần rà soát.
[](https://www.youtube.com/watch?v=_wMmhnOby3s)Video minh họa cách tiếp cận bản vẽ xây dựng, phù hợp để người mới hình dung cách đọc mặt bằng, ký hiệu và thông tin cơ bản trước khi làm việc với hồ sơ chi tiết.
Xem thêm: Bản Vẽ Mặt Bằng: Cách Đọc, Kiểm Tra Và Chốt Phương Án 2026
So Sánh Bản Vẽ Kiến Trúc, Kết Cấu Và Điện Nước
Ba nhóm bản vẽ này trả lời ba câu hỏi khác nhau: nhà dùng thế nào, chịu lực ra sao và hệ thống kỹ thuật đi đâu. Đọc tách rời từng nhóm dễ gây xung đột khi thi công.
| Tiêu chí | Bản vẽ kiến trúc | Bản vẽ kết cấu | Bản vẽ điện nước |
|---|---|---|---|
| Mục đích chính | Bố trí công năng, thẩm mỹ, kích thước không gian | Xác định khả năng chịu lực | Bố trí thiết bị, tuyến ống, dây dẫn |
| Thông tin nổi bật | Phòng, cửa, cầu thang, mặt đứng, vật liệu hoàn thiện | Móng, cột, dầm, sàn, thép | Đèn, công tắc, ổ cắm, cấp thoát nước |
| Đơn vị thường gặp | mm, m², cao độ ±0.000 | mm, đường kính thép, mác vật liệu | W, A, đường kính ống, cao độ thiết bị |
| Rủi ro khi đọc thiếu | Sai công năng, vướng đồ nội thất | Nứt, võng, đục phá nguy hiểm | Rò nước, thiếu ổ cắm, khó bảo trì |
| Ví dụ cần đối chiếu | Vị trí bếp trên mặt bằng | Dầm phía trên khu bếp | Ống hút mùi, ổ cắm bếp, cấp thoát nước |
| Người cần đọc kỹ | Chủ nhà, kiến trúc sư, đội hoàn thiện | Kỹ sư kết cấu, giám sát, đội thô | Kỹ sư MEP, thợ điện nước, chủ nhà |
So với bản vẽ kiến trúc, bản vẽ kết cấu ít trực quan hơn nhưng ảnh hưởng trực tiếp đến an toàn. Bạn không nên tự ý đổi vị trí cầu thang, đục sàn, cắt dầm hoặc thay đổi kích thước ô thông tầng nếu chưa có ý kiến của kỹ sư kết cấu.
So với bản vẽ điện nước, bản vẽ kiến trúc thường được chủ nhà quan tâm nhiều hơn vì dễ nhìn. Tuy nhiên, chi phí sửa điện nước sau hoàn thiện rất cao. Một ổ cắm đặt sai vị trí có thể kéo theo đục tường, vá sơn, thay gạch hoặc chạy dây nổi làm giảm thẩm mỹ.
Theo khảo sát báo giá thiết kế nhà phố cập nhật năm 2026 từ nhiều đơn vị thiết kế tại Việt Nam, mức phí hồ sơ thiết kế nhà ở phổ biến khoảng 90.000–300.000 đồng/m², tùy phạm vi có kiến trúc, kết cấu, điện nước và phối cảnh 3D nội thất hay không. Mức giá thấp thường không đồng nghĩa tiết kiệm nếu hồ sơ thiếu chi tiết thi công.
Sai lầm phổ biến khi chỉ đọc một nhóm bản vẽ
Lỗi thứ nhất là chỉ xem phối cảnh và mặt bằng, rồi chốt vị trí nội thất mà không xem ổ cắm. Sau khi kê giường, ổ điện có thể nằm sau đầu giường hoặc bị tủ che kín.
Lỗi thứ hai là nhìn mặt bằng vệ sinh nhưng không kiểm tra hộp kỹ thuật. Khi dời bồn cầu xa trục thoát, sàn phải nâng cao hoặc đường ống phải đi ngang dài hơn, dễ nghẹt và khó sửa.
Lỗi thứ ba là tự đổi cửa mở trái sang mở phải. Thay đổi này tưởng nhỏ nhưng có thể làm vướng công tắc, tủ giày, tay vịn cầu thang hoặc lối thoát hiểm trong nhà phố hẹp.
Quy Trình Kiểm Tra Bản Vẽ Trước Khi Thi Công
Trước khi thi công, bạn nên kiểm tra bản vẽ như một chuỗi đối chiếu, không đọc từng tờ riêng lẻ. Mục tiêu là phát hiện mâu thuẫn trước khi vật liệu được đặt mua và nhân công vào công trình.
Bước 1, gom đúng bộ hồ sơ mới nhất gồm kiến trúc, kết cấu, điện nước, phối cảnh và bảng vật liệu nếu có. Đánh dấu ngày phát hành để tránh dùng nhầm bản cũ.
Bước 2, đọc khung tên từng tờ và lập danh sách bản vẽ. Với nhà phố 4 tầng, tối thiểu nên có mặt bằng từng tầng, mặt đứng chính, mặt cắt, mặt bằng móng, mặt bằng dầm sàn và sơ đồ điện nước cơ bản.
Bước 3, đối chiếu mặt bằng với nhu cầu sử dụng thật. Hãy kiểm tra số người ở, vị trí máy giặt, tủ lạnh, bàn thờ, xe máy, kho nhỏ và khoảng phơi đồ. Đây là các chi tiết hay bị xem nhẹ nhưng ảnh hưởng lớn đến sinh hoạt.
Bước 4, kiểm tra kích thước bằng cách cộng chuỗi trục và đo lối đi chính. Lối đi trong nhà ở nên được xem xét theo đồ nội thất thực tế, không chỉ theo diện tích phòng. Một phòng 12m² vẫn có thể khó dùng nếu cửa mở sai và tủ chiếm lối.
Bước 5, rà xung đột giữa kiến trúc, kết cấu và điện nước. Ví dụ, máy lạnh cần vị trí dàn lạnh, lỗ thoát nước ngưng, ổ cắm và vị trí dàn nóng. Nếu chỉ xem mặt bằng nội thất, bạn sẽ bỏ sót đường ống và điểm chờ điện.
Bước 6, ghi câu hỏi trực tiếp lên bản vẽ. Câu hỏi nên cụ thể như “cao độ sàn WC thấp hơn bao nhiêu mm?” hoặc “ổ cắm máy rửa bát nằm ở tủ nào?”, thay vì hỏi chung “bản vẽ này ổn chưa?”.
Bước 7, chốt thay đổi bằng văn bản hoặc bản vẽ cập nhật. Không nên chỉ nhắn miệng cho đội thợ, vì mỗi người có thể hiểu khác nhau về cùng một chỉnh sửa.
Trong một công trình cải tạo nhà ống 4m x 16m, chúng tôi từng phát hiện bản vẽ điện đặt công tắc đèn cầu thang ở phía sau cánh cửa kho. Vấn đề được phát hiện trong buổi rà hồ sơ, chi phí sửa gần như bằng 0. Nếu phát hiện sau khi tô tường, chủ nhà sẽ phải đục lại tường và sơn vá ít nhất một mảng lớn.
Mẹo Đọc Bản Vẽ Như Người Đi Công Trình
Muốn đọc nhanh mà vẫn chính xác, hãy bám theo đường di chuyển thật của người dùng trong nhà. Cách này giúp bản vẽ không còn là ký hiệu rời rạc mà trở thành trải nghiệm sử dụng cụ thể.
Mẹo quan trọng nhất là đọc từ cửa chính vào trong. Bạn hãy tưởng tượng mình dắt xe vào nhà, đóng cửa, bật đèn, cởi giày, đi vào bếp, lên cầu thang và vào phòng ngủ. Mỗi hành động phải có đủ không gian, ánh sáng, ổ cắm và lối mở cửa hợp lý.
Với nhà phố hẹp, hãy kiểm tra 5 điểm dễ gây khó chịu sau:
- Cửa chính có vướng xe máy hoặc tủ giày không.
- Cầu thang có đủ sáng và có điểm công tắc hai đầu không.
- Bếp có đủ ổ cắm riêng cho tủ lạnh, máy hút mùi, nồi cơm, lò vi sóng không.
- Phòng ngủ có vị trí kê giường không bị cửa WC chiếu thẳng hoặc tủ áo chắn lối.
- Khu giặt phơi có thoát nước sàn, ổ cắm máy giặt và mái che phù hợp không.
Một mẹo trong ngành là kiểm tra cao độ bằng “chuỗi nước”. Các khu có nước như vệ sinh, ban công, sân thượng, sân sau phải có độ dốc, phễu thu và cao độ thấp hơn khu khô. Nếu bản vẽ chỉ đẹp trên mặt bằng nhưng thiếu cao độ thoát nước, nguy cơ thấm và đọng nước rất cao.
Năm 2025, Bộ Xây dựng ban hành Thông tư 08/2025/TT-BXD sửa đổi, bổ sung một số định mức xây dựng. Với chủ nhà, điểm cần hiểu là chi phí và khối lượng thi công ngày càng được quản lý theo dữ liệu rõ ràng hơn; bản vẽ càng chi tiết thì dự toán càng dễ kiểm soát.
Theo Nghị định 175/2024/NĐ-CP và các thủ tục hành chính áp dụng từ 2025, hồ sơ xây dựng nhà ở riêng lẻ vẫn gắn chặt với bản vẽ, giấy phép và nội dung thể hiện công trình. Vì vậy, đọc bản vẽ không chỉ để hiểu thiết kế mà còn để kiểm tra sự thống nhất giữa hồ sơ pháp lý và thực tế xây dựng.
Câu Hỏi Thường Gặp
Trình tự đọc bản vẽ nhà thường gây nhầm ở bước hình biểu diễn và kích thước. Các câu hỏi dưới đây tập trung vào những điểm người mới hay vướng khi tự xem hồ sơ nhà ở.
Bước 2 của trình tự đọc bản vẽ nhà là gì?
Bước 2 là đọc hình biểu diễn. Sau khi đọc khung tên, bạn xem các hình như mặt bằng, mặt đứng, mặt cắt để hiểu ngôi nhà được thể hiện từ góc nhìn nào.
Người mới nên đọc bản vẽ kiến trúc hay kết cấu trước?
Người mới nên đọc bản vẽ kiến trúc trước để nắm công năng và hình khối. Sau đó mới đối chiếu bản vẽ kết cấu và điện nước để kiểm tra dầm, cột, sàn, ổ cắm, cấp thoát nước.
Có nên tự đo kích thước trên bản in không?
Bạn có thể đo để hình dung tương đối, nhưng không nên dùng số đo trên bản in làm căn cứ thi công. Hãy ưu tiên kích thước ghi bằng số vì bản in sai khổ giấy có thể làm lệch tỷ lệ.
Bản vẽ xin phép xây dựng có đủ để thi công nhà không?
Thông thường là chưa đủ. Bản vẽ xin phép phục vụ thủ tục pháp lý, còn thi công cần hồ sơ chi tiết hơn về kiến trúc, kết cấu, điện nước, vật liệu và các chi tiết cấu tạo.
Khi phát hiện bản vẽ mâu thuẫn thì xử lý thế nào?
Bạn nên khoanh vùng mâu thuẫn, ghi rõ số tờ bản vẽ, vị trí trục, tầng và câu hỏi cụ thể. Chỉ thi công sau khi kiến trúc sư hoặc kỹ sư phát hành bản cập nhật rõ ràng.
Nắm đúng trình tự đọc bản vẽ nhà giúp bạn hiểu thiết kế, kiểm soát chi phí và giảm rủi ro sửa chữa trong quá trình thi công. Trước khi khởi công, hãy rà lại khung tên, hình biểu diễn, kích thước và xung đột giữa các bộ môn.
