Một bản vẽ nhà xưởng tốt giúp bạn tránh phát sinh chi phí ngay từ đâu? Đó là bộ hồ sơ kỹ thuật thể hiện mặt bằng, kết cấu thép, hệ thống MEP, PCCC và tổ chức dây chuyền sản xuất để chủ đầu tư kiểm soát thiết kế, dự toán và thi công. Cập nhật tháng 5/2026.
Bản Vẽ Nhà Xưởng Cần Có Những Gì?
Một bộ bản vẽ nhà xưởng đầy đủ phải thể hiện được công năng sản xuất, kết cấu chịu lực, cấp thoát nước, điện, thông gió, PCCC và các chi tiết đủ để bóc tách khối lượng.
Khi kiểm tra hồ sơ, bạn không nên chỉ nhìn phối cảnh hoặc mặt bằng tổng thể. Giá trị thật của bản vẽ nằm ở chỗ các bộ môn có khớp nhau hay không: cột có vướng cửa cuốn, dầm có chạm ống gió, máng cáp có đi qua vùng nhiệt cao, lối thoát nạn có bị máy móc che khuất.

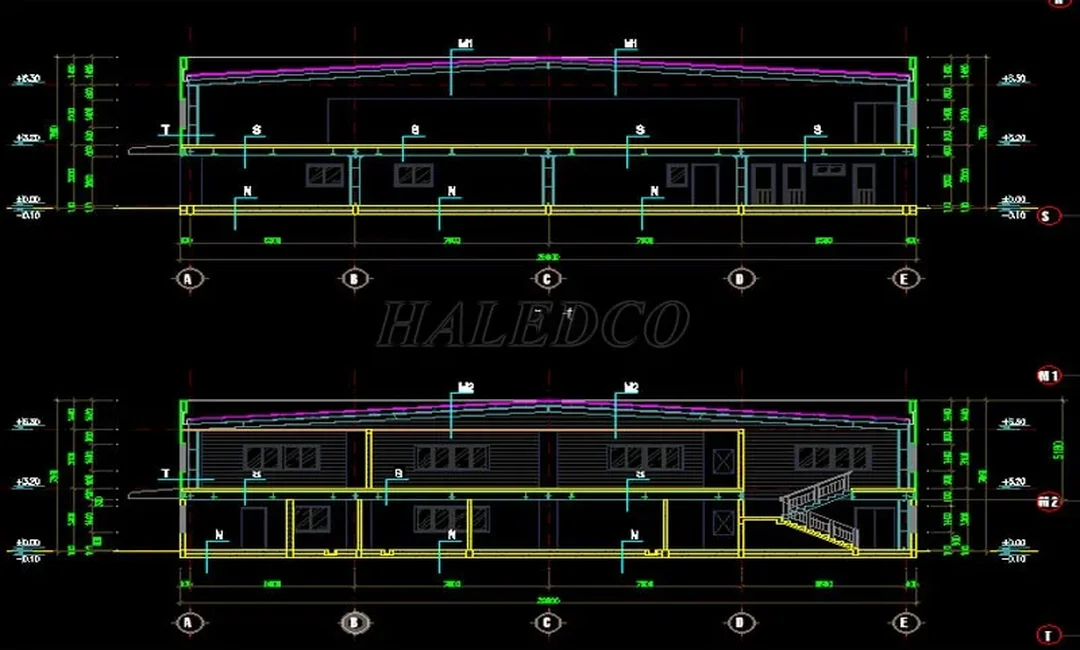

Bản vẽ kiến trúc: thể hiện mặt bằng, mặt đứng, mặt cắt, cao độ nền, cửa, tường bao, mái, khu vệ sinh, văn phòng, kho và luồng giao thông nội bộ.
Bản vẽ kết cấu: thể hiện móng, cột, kèo, xà gồ, giằng mái, giằng cột, liên kết bulông, bản mã và chi tiết neo chân cột.
Bản vẽ MEP: gồm điện động lực, chiếu sáng, cấp thoát nước, thông gió, khí nén, camera, mạng nội bộ và các đường ống kỹ thuật phục vụ sản xuất.
Bản vẽ PCCC: thể hiện khoảng cách thoát nạn, họng nước, đầu phun sprinkler, đèn exit, báo cháy, bể nước, bơm chữa cháy và phân vùng cháy theo công năng.
Bản vẽ công nghệ: mô tả dây chuyền sản xuất, vị trí máy, vùng thao tác, xe nâng, khu chờ hàng, khu thành phẩm và hướng di chuyển vật tư.
Trong các dự án chúng tôi từng rà soát, lỗi phổ biến nhất không nằm ở hình vẽ “xấu” mà ở thiếu mặt cắt tại điểm giao nhau. Một xưởng may 1.200m2 từng phải nâng cốt treo ống gió thêm 250mm vì bản vẽ điện và thông gió không được kiểm tra chồng lớp trước khi thi công.
⚠️ Lưu ý: Bản vẽ tải miễn phí chỉ nên dùng để tham khảo bố cục, không nên dùng trực tiếp để xin phép, đặt thép hoặc thi công khi chưa có kỹ sư kiểm tra tải trọng, địa chất và yêu cầu PCCC tại địa phương.
Đọc thêm: Bản Vẽ Nhà 2026: Cách Đọc, Bộ Hồ Sơ Và Chi Phí
Bảng Suất Vốn Giúp Ước Tính Ngược Từ Bản Vẽ
Theo Quyết định 409/QĐ-BXD ban hành năm 2025, suất vốn đầu tư nhà xưởng được công bố theo mặt bằng giá quý IV/2024 và có thể dùng làm dữ liệu tham khảo khi lập tổng mức đầu tư năm 2026.
Bảng dưới đây không thay thế báo giá thi công thực tế, nhưng giúp bạn đọc bản vẽ có cơ sở đối chiếu. Nếu cùng diện tích 1.000m2 nhưng một phương án có cầu trục 10 tấn, phương án đó không thể so đơn giá ngang với nhà kho không cầu trục.
| Loại nhà xưởng theo công bố BXD | Khẩu độ/cao độ | Cầu trục | Suất vốn đầu tư tham khảo | Chi phí xây dựng trong đó | Gợi ý dùng khi đọc bản vẽ |
|---|---|---|---|---|---|
| Tường gạch thu hồi mái ngói | 12m, cao ≤6m | Không | 1,958 triệu đ/m2 | 1,862 triệu đ/m2 | Xưởng nhỏ, tải nhẹ |
| Tường gạch thu hồi mái tôn | 12m, cao ≤6m | Không | 1,958 triệu đ/m2 | 1,862 triệu đ/m2 | Kho đơn giản, ít MEP |
| Tường gạch, bổ trụ, kèo thép, mái tôn | 12m, cao ≤6m | Không | 2,268 triệu đ/m2 | 2,149 triệu đ/m2 | Xưởng sản xuất nhẹ |
| Tường gạch, mái bằng | 12m, cao ≤6m | Không | 2,638 triệu đ/m2 | 2,471 triệu đ/m2 | Khu phụ trợ, văn phòng xưởng |
| Cột bê tông, kèo thép, tường gạch, mái tôn | 12m, cao ≤6m | Không | 3,127 triệu đ/m2 | 2,924 triệu đ/m2 | Nhà xưởng cần độ cứng cao |
| Cột kèo bê tông, tường gạch, mái tôn | 12m, cao ≤6m | Không | 3,366 triệu đ/m2 | 3,151 triệu đ/m2 | Kết cấu nặng, nhịp nhỏ |
| Cột kèo thép, tường gạch, mái tôn | 12m, cao ≤6m | Không | 2,853 triệu đ/m2 | 2,662 triệu đ/m2 | Nhà thép tiền chế phổ biến |
| Cột kèo bê tông, tường gạch, mái tôn | 15m, cao ≤9m | Không | 5,276 triệu đ/m2 | 4,930 triệu đ/m2 | Xưởng cao, tải tường lớn |
| Cột bê tông kèo thép, tường gạch, mái tôn | 15m, cao ≤9m | Không | 4,965 triệu đ/m2 | 4,631 triệu đ/m2 | Phương án lai bê tông – thép |
| Cột kèo thép, tường bao tôn, mái tôn | 15m, cao ≤9m | Không | 4,631 triệu đ/m2 | 4,321 triệu đ/m2 | Thi công nhanh, tải bao che nhẹ |
| Cột kèo thép liền nhịp, tường gạch, mái tôn | 15m, cao ≤9m | Không | 4,297 triệu đ/m2 | 4,011 triệu đ/m2 | Không gian sản xuất thoáng |
| Cột kèo thép, tường gạch, mái tôn | 18m, cao 9m | 5 tấn | 5,312 triệu đ/m2 | 4,954 triệu đ/m2 | Cơ khí nhẹ, nâng hạ vừa |
| Cột kèo thép, tường gạch, mái tôn | 24m, cao 9m | 10 tấn | 8,940 triệu đ/m2 | 8,332 triệu đ/m2 | Xưởng cơ khí, kết cấu chịu tải lớn |
| Cột kèo thép, tường gạch, mái tôn | 30m, cao 7,5m | Không | 5,068 triệu đ/m2 | 4,619 triệu đ/m2 | Nhịp rộng, không cầu trục |
Đọc bảng theo hướng “bản vẽ quyết định chi phí” sẽ thực tế hơn đọc theo diện tích. Chỉ cần đổi từ nhịp 15m sang 24m có cầu trục 10 tấn, phần khung, móng và liên kết đã thay đổi rất lớn.
Kinh nghiệm hiện trường: với nhà xưởng 20x30m, nhiều chủ đầu tư muốn giảm cột giữa để xe nâng quay đầu thuận hơn. Phương án này giúp mặt bằng sạch hơn, nhưng kèo thép, xà gồ, móng và liên kết chân cột thường tăng chi phí; vì vậy cần so sánh cả vận hành dài hạn, không chỉ đơn giá khung thép ban đầu.
Bài viết liên quan: Trình Tự Đọc Bản Vẽ Lắp Chuẩn Dễ Nhớ Cập Nhật 2026
Chọn Mẫu Bản Vẽ Theo Công Năng Nào?
Bạn nên chọn mẫu bản vẽ theo dây chuyền vận hành trước, rồi mới xét diện tích, khẩu độ và kiểu kết cấu. Cùng 600m2 nhưng xưởng may, kho hàng và xưởng cơ khí cần mặt bằng hoàn toàn khác nhau.
Xưởng may cần ưu tiên chiếu sáng đều, thông gió, đường cấp điện cho bàn máy và lối thoát nạn không bị chắn bởi chuyền may. Xưởng cơ khí cần kiểm tra tải nền, vị trí cầu trục, vùng hàn cắt, thông gió cục bộ và khoảng lùi an toàn quanh máy.

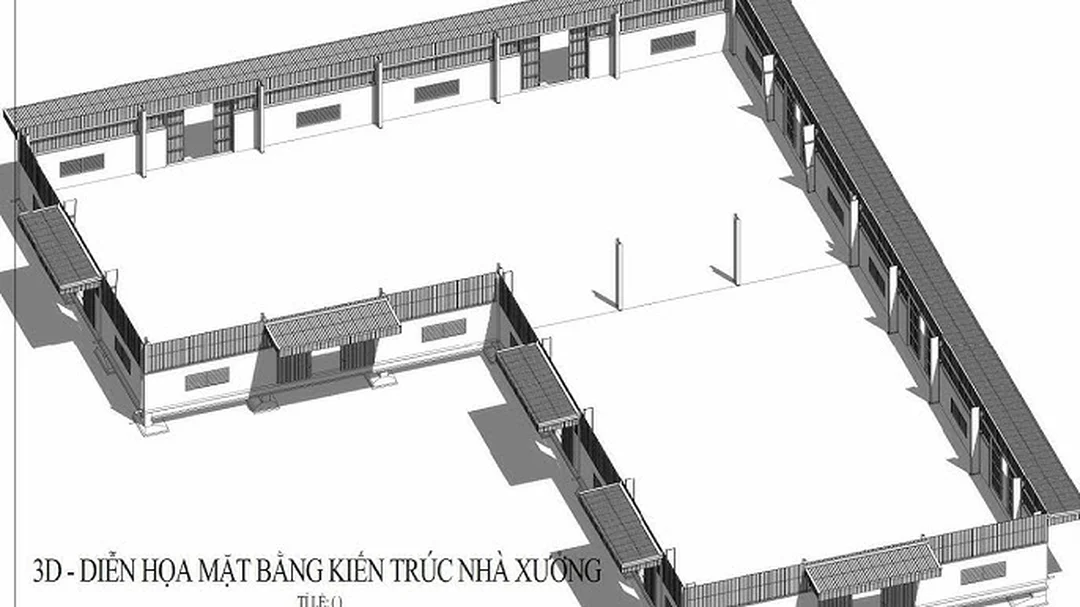

Video phù hợp để tham khảo cách quan sát bản vẽ và bố trí không gian nhà xưởng trước khi trao đổi với đơn vị thiết kế.
Với nhà kho đơn giản, điểm quan trọng nhất là luồng xe nâng, cửa nhập xuất hàng, cao độ nền, thoát nước sân bãi và bán kính quay đầu. Nếu bản vẽ chỉ đẹp ở mặt đứng nhưng thiếu sơ đồ logistics, khi vận hành sẽ phát sinh ùn tắc ở cửa kho.
Một cách kiểm nhanh là dùng 5 câu hỏi sau:
- Hàng đi vào, xử lý, lưu kho và xuất ra theo một chiều hay bị giao cắt?
- Có ít nhất 2 lối thoát nạn rõ ràng cho khu sản xuất chính không?
- Cột có nằm trong vùng đặt máy, vùng mở cửa hoặc tuyến xe nâng không?
- Mái, tường và cửa lấy sáng có làm tăng nhiệt khu làm việc vào buổi chiều không?
- MEP có đủ chỗ bảo trì, thay thế và mở rộng sau 2-3 năm không?
Thuật ngữ “khẩu độ”: khoảng cách giữa hai cột chính theo phương ngang nhà xưởng. Khẩu độ càng lớn, không gian càng thoáng nhưng kết cấu mái và móng thường phải tính toán kỹ hơn.
Thuật ngữ “bước cột”: khoảng cách giữa các trục cột theo chiều dài nhà. Bước cột 6m, 7,5m hoặc 9m thường được chọn theo module tấm bao che, xà gồ, cửa và dây chuyền sản xuất.
Chủ đề liên quan: Bản Vẽ Nhà Xác Định Gì? Cách Đọc Đúng Năm 2026
Sai Lầm Khi Dùng File CAD Nhà Xưởng Có Sẵn
Sai lầm lớn nhất là lấy file CAD có sẵn rồi thay kích thước mà không tính lại tải trọng, nền móng, PCCC và dây chuyền vận hành. Cách làm này dễ tạo hồ sơ đẹp nhưng rủi ro khi thi công.

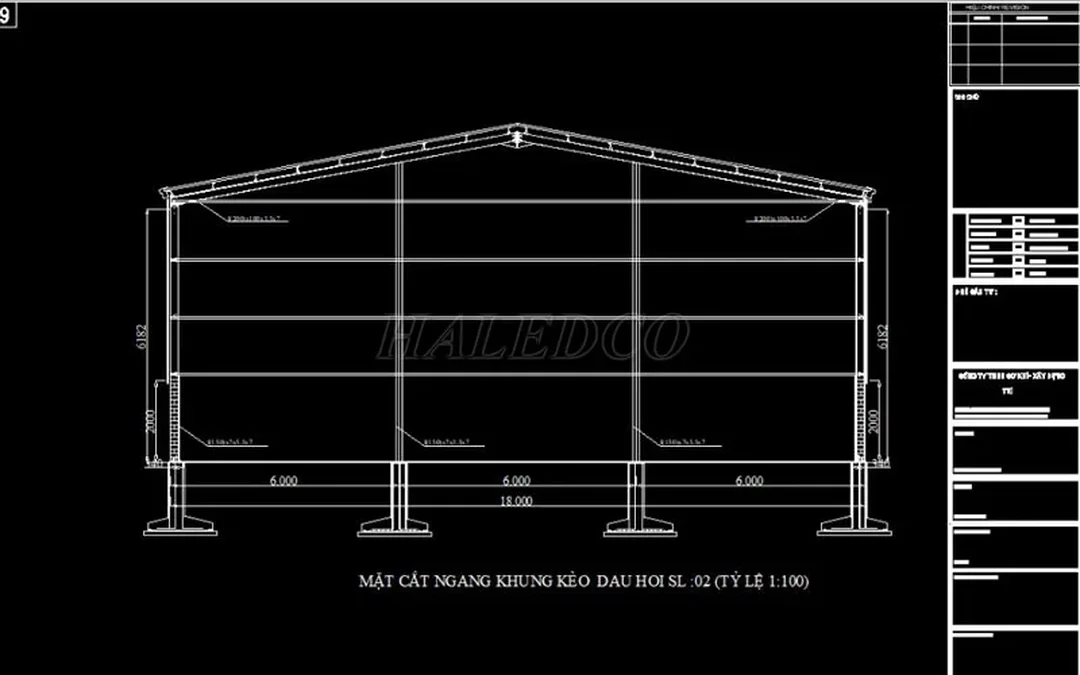

Lỗi thứ nhất là bỏ qua địa chất. Một mẫu nhà xưởng 18m có thể phù hợp nền đất tốt, nhưng khi đặt trên khu đất yếu hoặc nền san lấp mới, móng đơn trong file tham khảo có thể không còn phù hợp. Chi phí xử lý nền khi phát sinh thường lớn hơn tiền thiết kế ban đầu.
Lỗi thứ hai là không cập nhật tiêu chuẩn. Khi đọc bản vẽ năm cũ, bạn cần rà lại TCVN 2737:2023 về tải trọng và tác động, QCVN 06:2022/BXD cùng Sửa đổi 1:2023 về an toàn cháy, QCVN 03:2022/BXD về phân cấp công trình và TCVN 4604:2012 về nhà sản xuất công nghiệp.

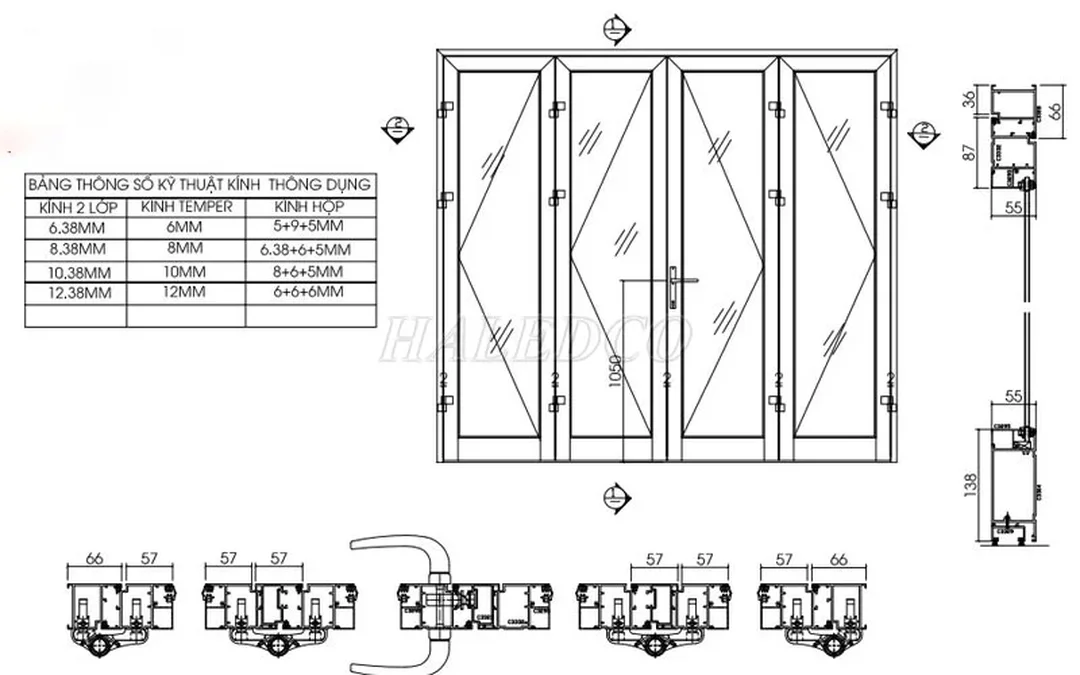

Lỗi thứ ba là chỉ kiểm tra bản vẽ kiến trúc. Với nhà xưởng, bản vẽ kết cấu và MEP mới là phần dễ phát sinh tiền. Một cửa trượt rộng 5m đặt sai vị trí có thể ảnh hưởng giằng tường, ray cửa, thoát nước nền và tuyến xe nâng.
Mẹo chuyên gia: trước khi duyệt bản vẽ, hãy yêu cầu xuất một mặt bằng tổng hợp gồm cột, máy, cửa, xe nâng, máng cáp, ống gió, họng PCCC và lối thoát nạn trên cùng một bản. Chỉ cần in khổ A1 và dùng bút màu khoanh vùng giao cắt, bạn sẽ phát hiện nhiều lỗi mà màn hình CAD dễ bỏ sót.
Trong một dự án kho thành phẩm, chúng tôi từng phát hiện cửa xuất hàng rộng 4,2m nhưng xe nâng cần vùng quay đầu gần 5,5m khi chở pallet dài. Nếu không chỉnh bản vẽ trước, chủ đầu tư sẽ phải đập bó vỉa, dời cửa phụ và sửa lại thoát nước sân sau khi công trình đã hoàn thiện.
Xem thêm: Bản Vẽ Mặt Bằng: Cách Đọc, Kiểm Tra Và Chốt Phương Án 2026
So Sánh Nhà Thép Tiền Chế Và Bê Tông Cốt Thép
Nhà thép tiền chế phù hợp khi cần thi công nhanh, nhịp lớn và dễ mở rộng; bê tông cốt thép phù hợp khi cần độ bền va đập, chống rung và yêu cầu chịu lửa cao hơn.
Nếu chỉ so sánh bằng cảm tính, rất dễ chọn sai. Với xưởng sản xuất nhẹ, khung thép giúp rút ngắn tiến độ vì cấu kiện được gia công sẵn. Với xưởng có rung động lớn, nhiệt cao hoặc tải máy nặng, kết cấu bê tông hoặc phương án lai bê tông – thép có thể ổn định hơn.
| Tiêu chí | Nhà thép tiền chế | Bê tông cốt thép | Khi nên ưu tiên |
|---|---|---|---|
| Nhịp phổ biến | 12m-30m, dễ tạo không gian thoáng | 6m-12m phổ biến hơn nếu không dùng giải pháp đặc biệt | Thép cho kho, logistics, may mặc |
| Tốc độ thi công | Nhanh do gia công tại xưởng | Chậm hơn do cốp pha, cốt thép, bảo dưỡng bê tông | Thép khi cần đưa xưởng vào vận hành sớm |
| Khả năng mở rộng | Dễ nối dài, tháo lắp một phần | Khó thay đổi hơn sau khi đổ bê tông | Thép khi dự kiến mở rộng 2-5 năm |
| Chịu va đập cục bộ | Cần bảo vệ chân cột và chống ăn mòn | Tốt hơn ở khu vực xe nâng, máy nặng | Bê tông cho khu rung, va chạm cao |
| Kiểm soát cháy | Cần sơn chống cháy hoặc giải pháp bảo vệ | Có lợi thế chịu lửa tự nhiên hơn | Tùy phân loại cháy và thẩm duyệt PCCC |
| Bảo trì | Cần kiểm tra gỉ, bulông, lớp sơn | Cần kiểm tra nứt, thấm, lún | Tùy môi trường sản xuất |
| Tác động đến bản vẽ | Nhiều chi tiết bản mã, liên kết, giằng | Nhiều chi tiết cốt thép, cốp pha, mạch ngừng | Chọn theo năng lực nhà thầu |
Bản vẽ nhà thép tiền chế không chỉ là vài khung kèo lặp lại. Hồ sơ tốt phải có chi tiết bản mã, bulông neo, giằng mái, giằng cột, xà gồ, chống xô, máng xối và vị trí lỗ chờ kỹ thuật.
Với xưởng có cầu trục, tuyệt đối không lấy bản vẽ nhà kho không cầu trục để “chỉnh thêm dầm ray”. Cầu trục 5 tấn hoặc 10 tấn làm thay đổi tải ngang, tải động, móng, cột và liên kết; đây là nhóm cần kỹ sư kết cấu tính riêng.
Quy Trình Kiểm Tra Trước Khi Thi Công
Trước khi thi công, bản vẽ cần được kiểm theo trình tự: công năng, pháp lý, kết cấu, MEP, PCCC, dự toán và khả năng mở rộng. Kiểm đúng thứ tự giúp giảm sửa đổi dây chuyền.
Bước 1: kiểm mặt bằng tổng thể. Hãy xác định cổng vào, đường xe tải, khu xuất nhập hàng, khoảng lùi, thoát nước mưa, vị trí trạm điện, bể nước PCCC và khả năng mở rộng.
Bước 2: kiểm dây chuyền sản xuất. Đặt máy móc, pallet, xe nâng, bàn thao tác và vùng bảo trì lên bản vẽ để xem có điểm nghẽn không.
Bước 3: kiểm kết cấu. Đối chiếu khẩu độ, bước cột, cao độ vai cột, độ dốc mái, vị trí giằng, móng và tải treo thiết bị.
Bước 4: kiểm MEP. Chồng lớp điện, nước, thông gió, khí nén, chiếu sáng, camera và PCCC để tìm xung đột trước khi đặt vật tư.

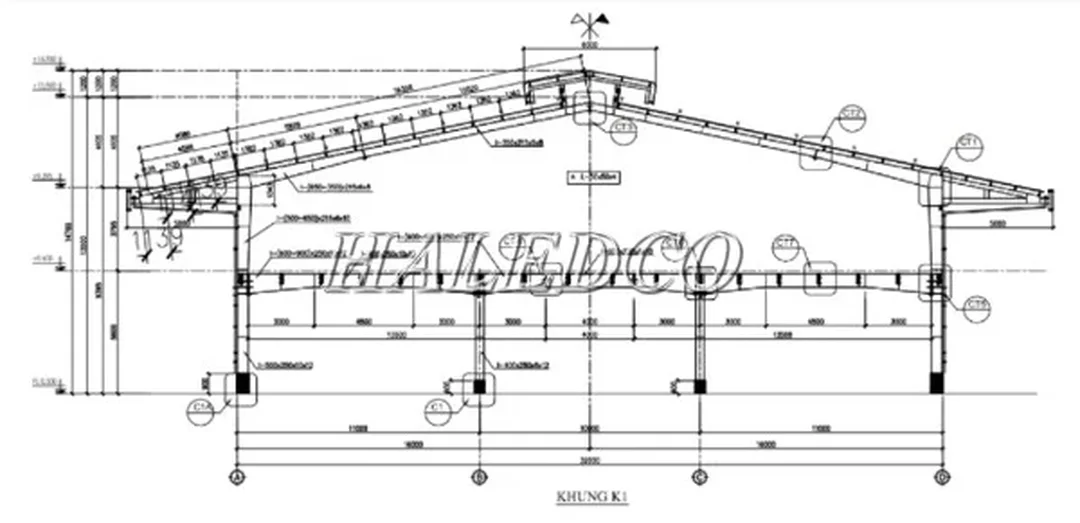

Bước 5: kiểm dự toán. Bóc khối lượng thép, bê tông, tôn, cửa, nền, sơn, điện, nước và PCCC theo từng hạng mục thay vì chỉ lấy đơn giá m2.
Bước 6: kiểm hồ sơ pháp lý. Với công trình phải thẩm duyệt PCCC hoặc xin phép xây dựng, cần dùng bản vẽ đã được đơn vị đủ năng lực lập và chịu trách nhiệm.
Có nên tải bản vẽ CAD miễn phí để thi công không?
Không nên dùng trực tiếp để thi công. File miễn phí chỉ phù hợp tham khảo bố cục, cách tổ chức trục, mặt bằng hoặc chi tiết thông dụng. Khi áp dụng vào khu đất thật, bản vẽ cần được kiểm lại theo địa chất, tải trọng, công năng và quy định địa phương.

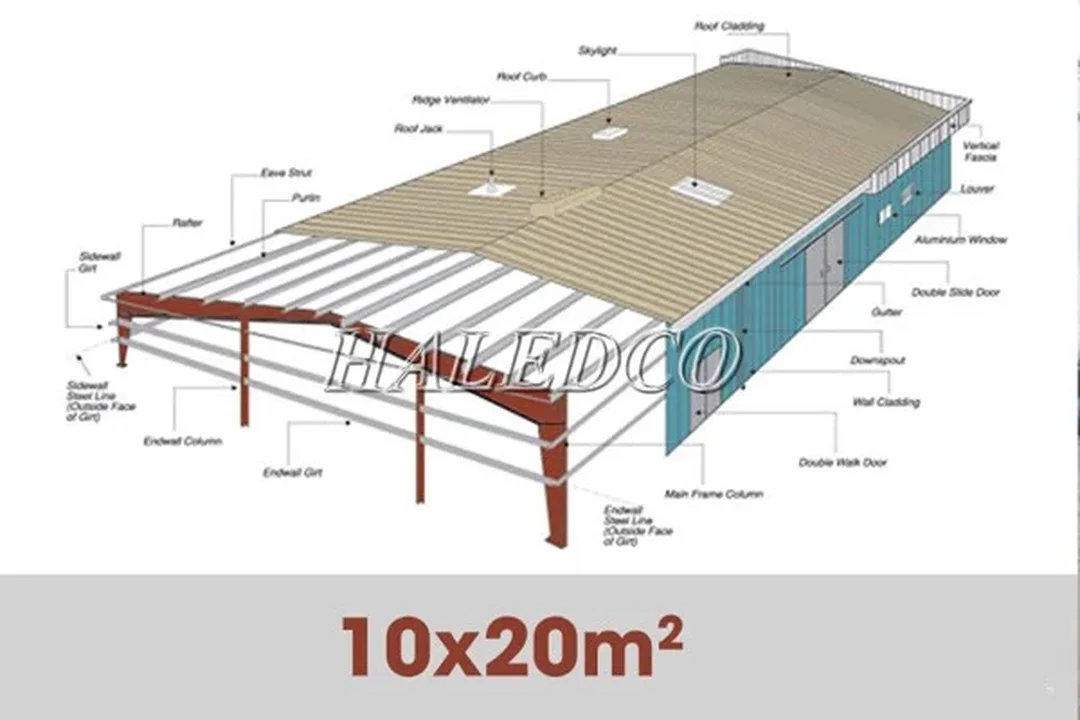

Bản vẽ nhà xưởng 200m2 cần chú ý gì?
Nhà xưởng 200m2 thường bị xem là nhỏ nên dễ bỏ qua thông gió, thoát nước và lối xe ra vào. Diện tích nhỏ càng cần mặt bằng gọn, cột ít vướng, cửa đủ rộng và khu phụ trợ không chiếm luồng sản xuất chính.

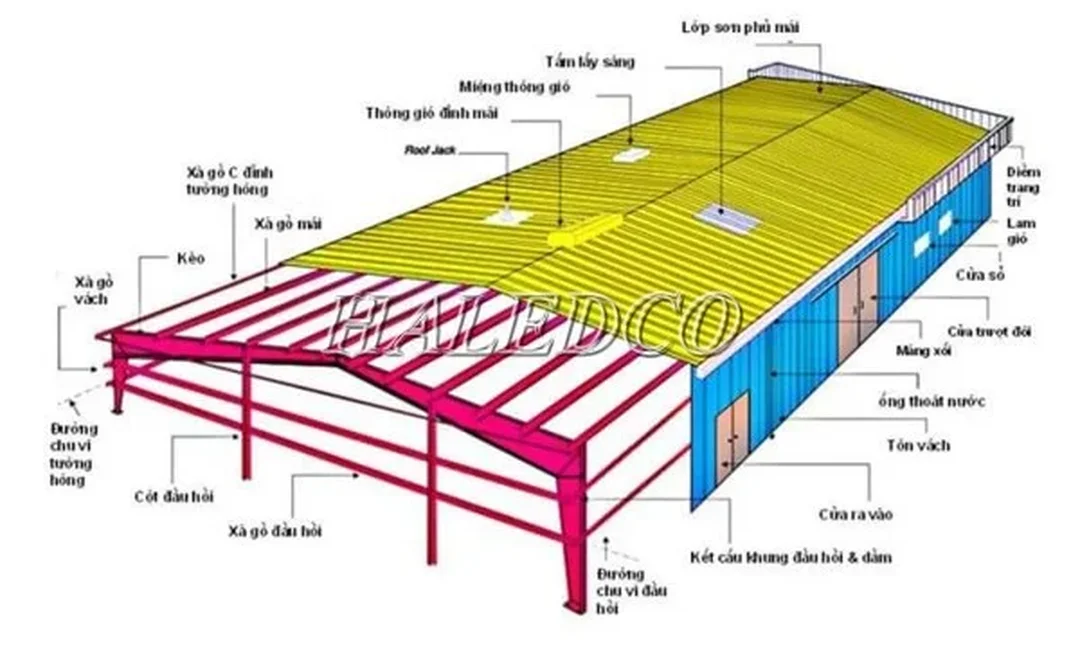

Nhà xưởng 20x30m nên chọn khẩu độ nào?
Với mặt bằng 20x30m, khẩu độ 20m giúp không gian bên trong thoáng hơn nhưng kết cấu mái có thể tốn hơn. Nếu dây chuyền không cần mặt bằng trống hoàn toàn, phương án chia nhịp hợp lý có thể giảm chi phí khung và móng.
Bản vẽ PCCC có cần làm riêng không?
Có. Bản vẽ PCCC cần thể hiện thoát nạn, báo cháy, chữa cháy, cấp nước, bơm, bể nước và phân vùng cháy. Với nhiều loại nhà xưởng, hồ sơ này phải được phối hợp sớm, không nên bổ sung sau khi kiến trúc và kết cấu đã khóa.
Khi nào cần bản vẽ nhà xưởng có cầu trục?
Khi xưởng có nâng hạ thép, khuôn, máy, cấu kiện hoặc hàng nặng theo tuyến cố định. Cầu trục ảnh hưởng trực tiếp đến cột, móng, dầm ray, chiều cao nhà và an toàn vận hành, nên cần bản vẽ kết cấu riêng cho tải động.
Một bản vẽ nhà xưởng đáng dùng phải giúp bạn nhìn thấy trước chi phí, rủi ro thi công và cách vận hành sau khi bàn giao. Trước khi chốt hồ sơ, hãy kiểm tra đồng thời công năng, kết cấu, MEP, PCCC và khả năng mở rộng để tránh sửa sai trên công trường.
